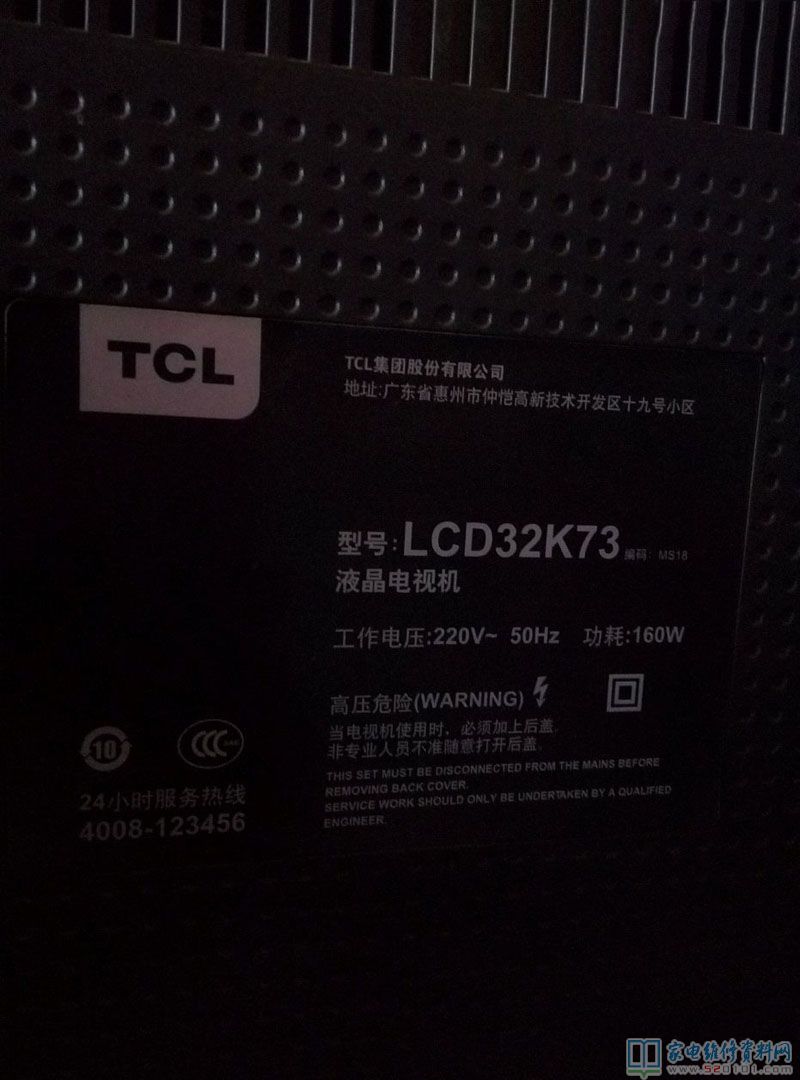

TCL LCD32K73液晶电视开机图像不断跳闪的故障维修

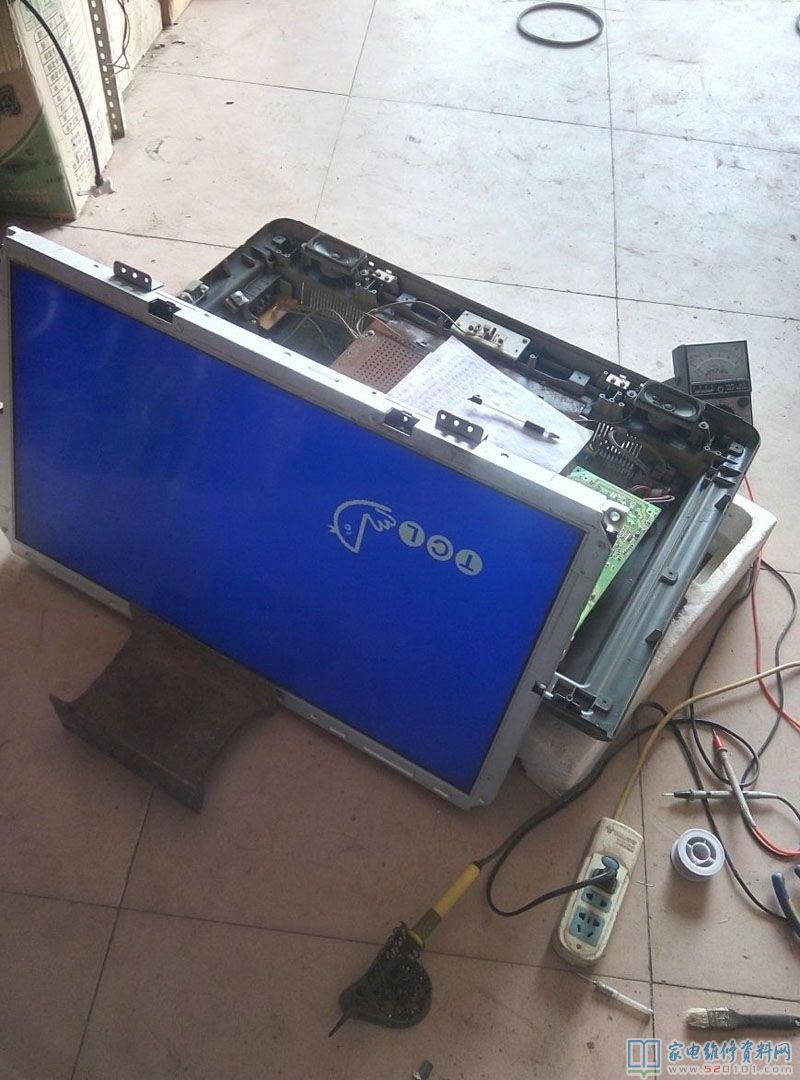

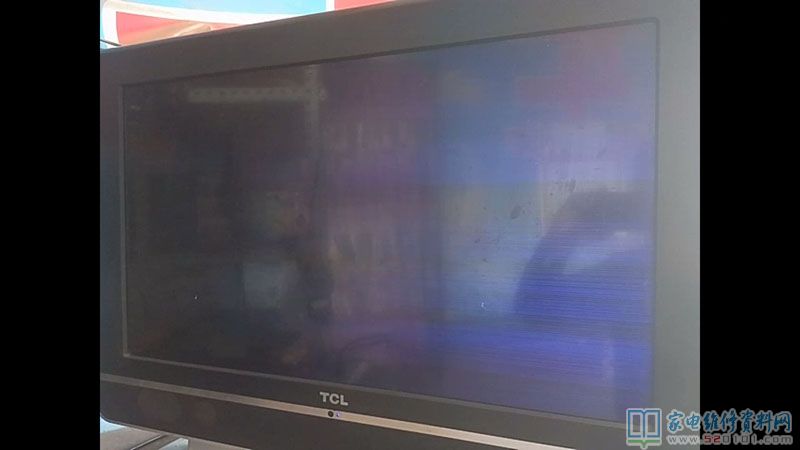

         用户送一台TCL液晶电视LCD32K73，故障是开机图像不断跳闪，拆开机器目测，+5V电源的电容有一个鼓包了[1000UF/16V]，更换后故障依旧，开始测电压，结果20V、12V跳变不稳，测C5大电容为330V，应该是PFC功率因素校正电路故障，正常为400V（C5滤波后输出400V左右电压。一般情况下PFC电路电容C5电压在370V到410V之间都是正常的，通过测电容C5上的电压就可知道PFC电路工作是否正常。如果PFC电路没有工作，电容C5上的电压就只是整流滤波后的300V左右），PFC是由IC2的L6563组成，14脚为供电端，正常为16V 的测得只有10V左右，其是由22A组成的电源供电的，接着这个线索往下查，可是16V稳压二极管[DB5]端正常，经过q11就成10V了，仔细分析，Q11是由光藕控制的，网上查的资料显示：开机时电源板的插座NS_ON收到从主板过来高电平开机信号，通过DS9，RS16加到三极管QS3的B极，这时QS3导通，5V电压通过RS15后流过光耦IC6的1,2脚，此时光耦的3、4脚导通，从22A电源输出的20V电压就可以通过Q11给PFC电路提供16V的供电电压，再通过Q12后给PWM电路提供12V左右的工作电压。

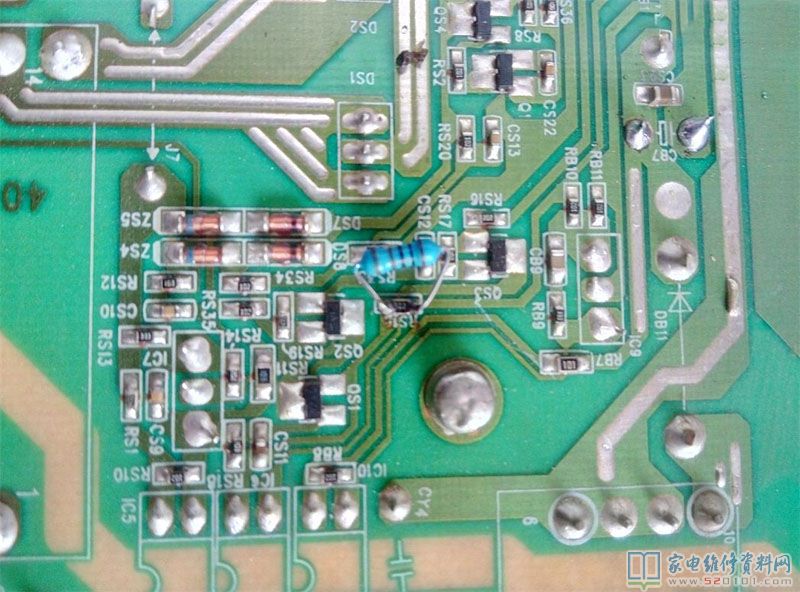

         有了资料的助力，方便多了，测光藕1，2无电压，再往前QS3已经导通，RS15的上端是5V,下端为0.5，断电测得此电阻为100K欧了，标称值为1K,换新后下端有了2.5V 的电压，屏幕上出现了清晰的开机画面，至此故障排除。
