TCL L48F3390A-3D液晶电视图像重影且上下跳动故障维修

摘要：

接修一台TCL液晶电视L48F3390A-3D，这台机器的机芯是MS801，屏是三星LSC480HQ01-G01。客户要求上门检查，打开电源图像正常五分钟开始重影上下跳动。询问用户已经有TCL上门检查，

        接修一台TCL液晶电视L48F3390A-3D，这台机器的机芯是MS801，屏是三星LSC480HQ01-G01。客户要求上门检查，打开电源图像正常五分钟开始重影上下跳动。询问用户已经有TCL上门检查，说屏幕问题需要机械重新压过（还有风险可能压坏屏）。

        经过与客户沟通说要拉回维修部，客户同意。机器拉回到维修部拆开机壳，逻辑板已有焊过的痕迹。查了相关资料，是三星屏的通病，拆开左边边条的排线右半屏的图像正常，拆开右边边条排线左半屏图像一样重影跳动。开始用绝缘纸垫右边边条排线16-21线位（CKV1-CKV3,CKVB1-CKVB3)通往Y的，故障不变。与是考虑右边半屏图像正常。是左边半屏不正常，是屏幕内部有问题，应该要断开左边的CKV1-CKV3 CKVB1-CKVB3才对。于是找到相应的点位断开，开机图像正常了只是有横线，远看几乎看不出。

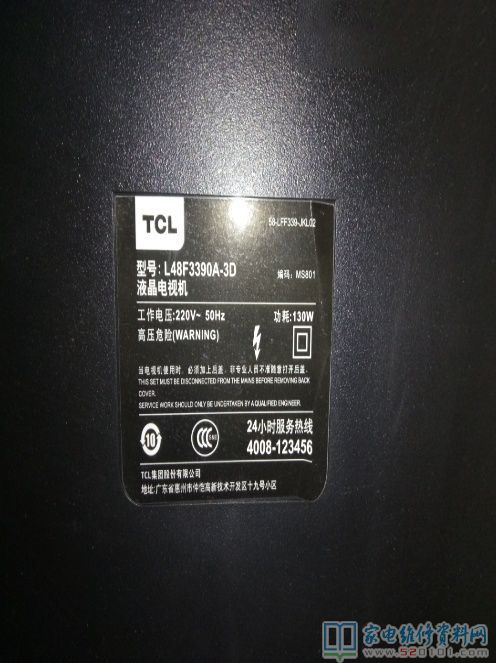

机器背面铭牌

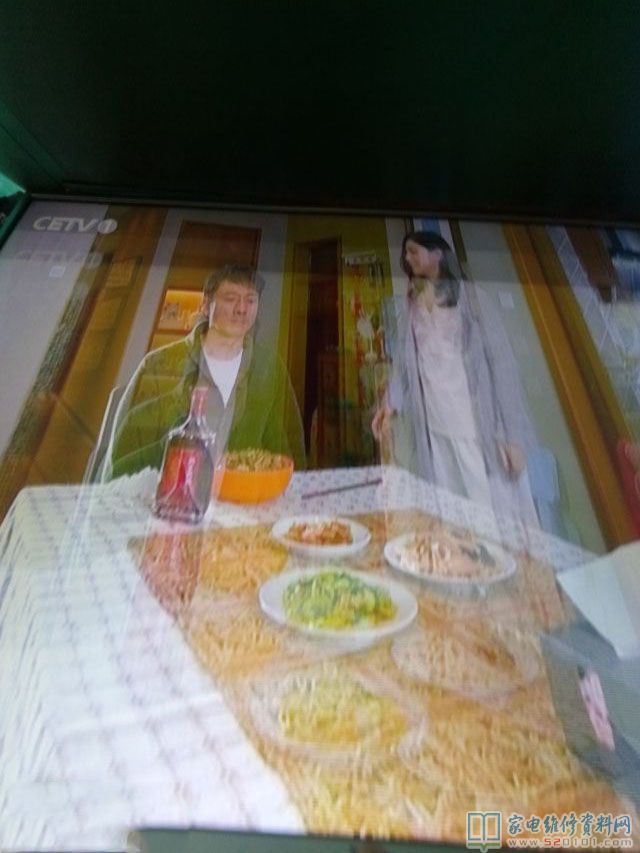

故障现象如下图

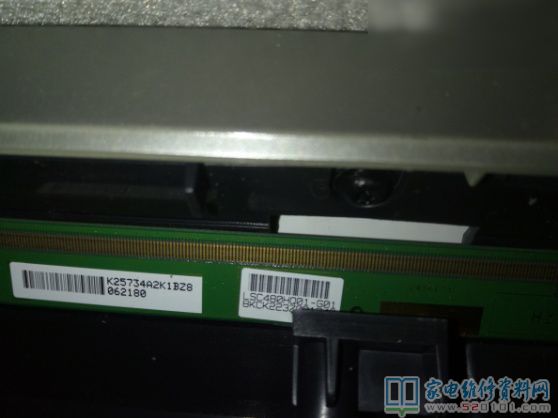

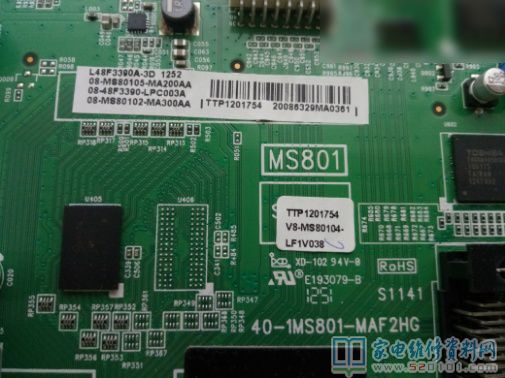

机器主板

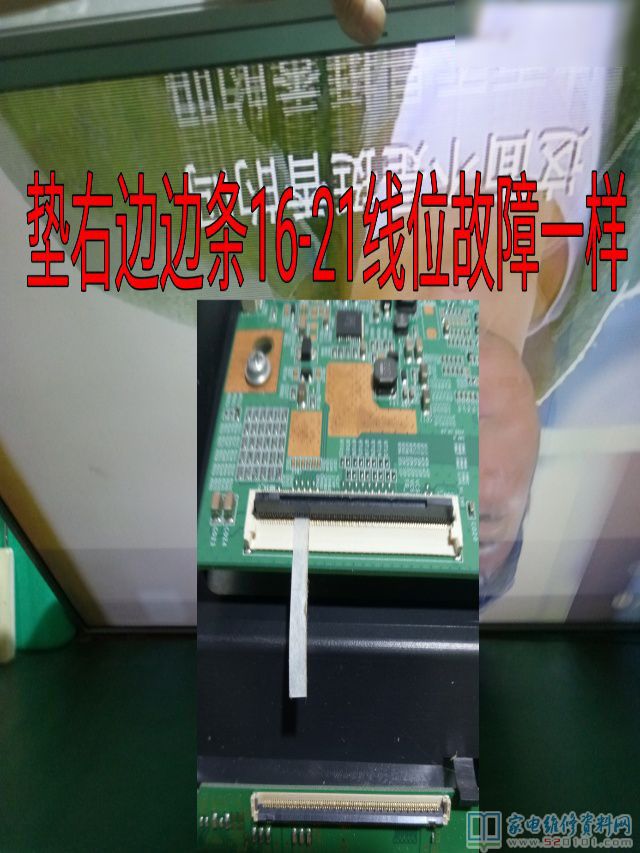

垫右边边条16-21线位故障一样

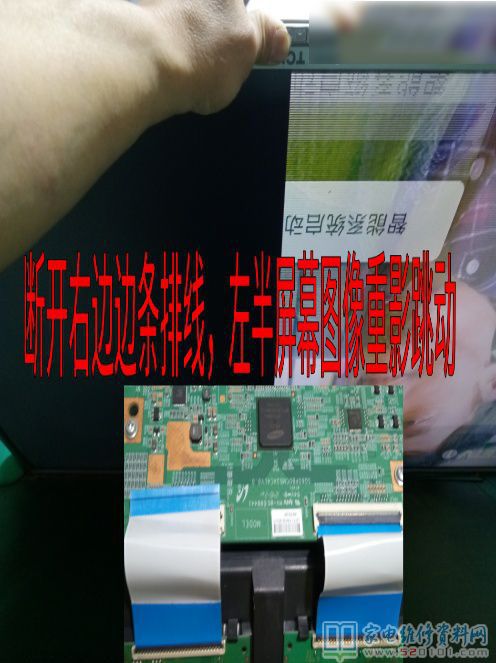

断开右边边条排线，左半屏幕图像重影跳动

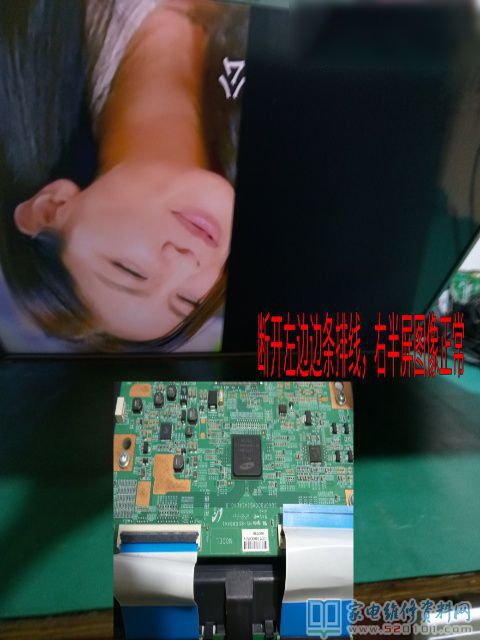

断开左边边条排线，右半屏图像正常

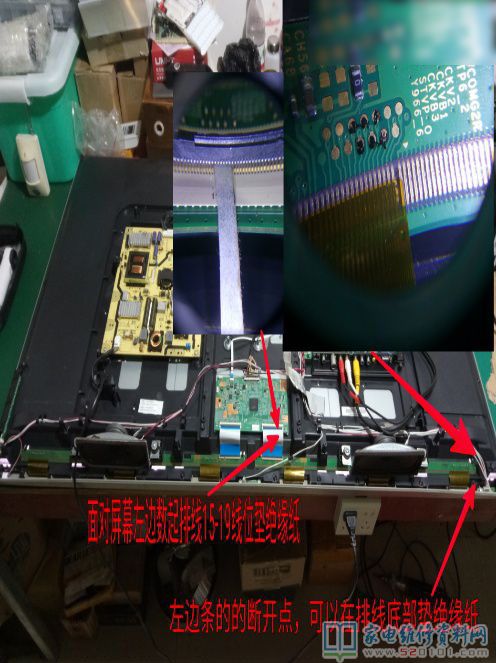

面对屏幕左边数起排线15-19线位垫绝缘纸，左边条的断开点，可以在排线底部垫绝缘纸

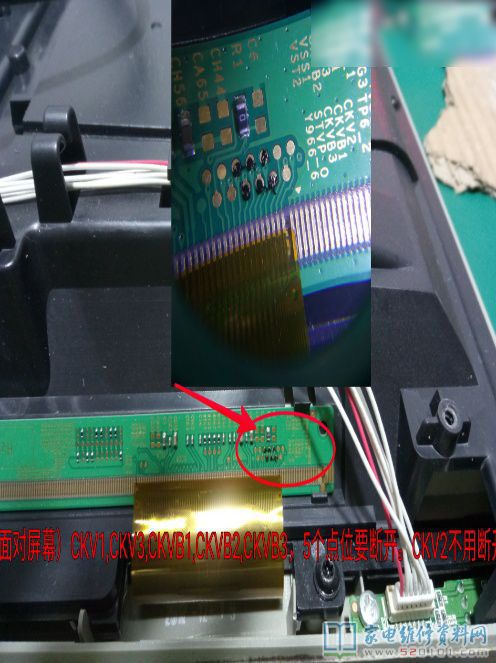

面对屏幕，CKV1、CKV3、CKVB1、CKVB2、CKVB3，5个点位要断开，CKV2不用断开

（面对屏幕）垫左边边条后，近看图像有点横线，远看不是很明显

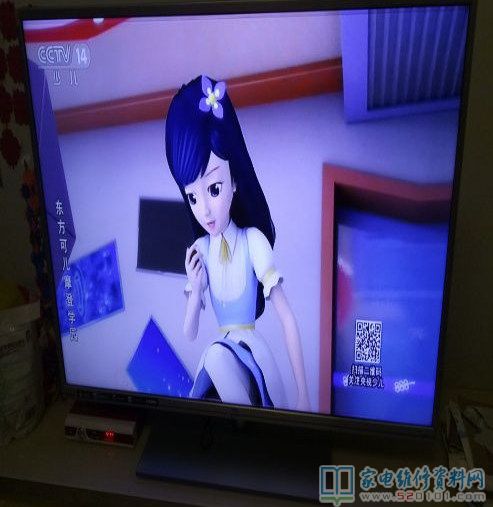

机器修复后的图像
