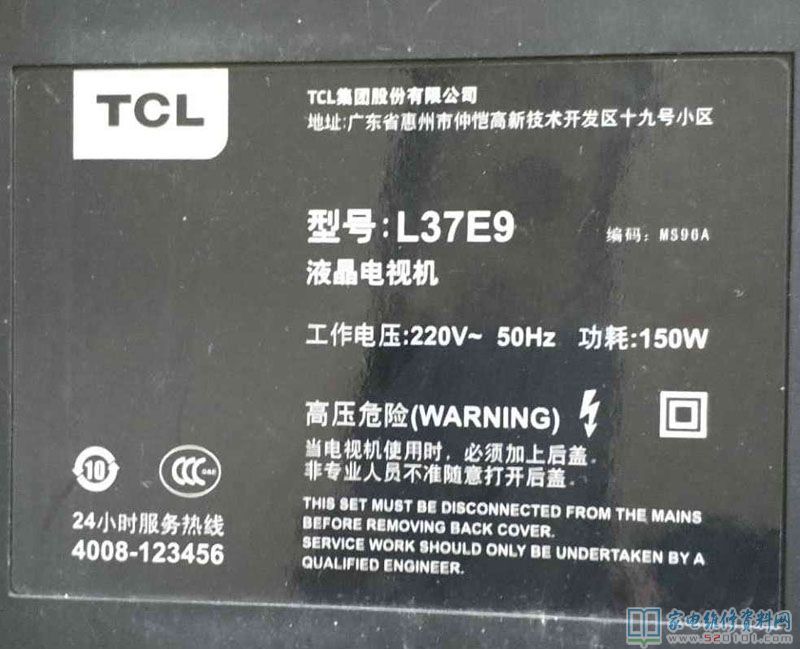

TCL L37E9液晶电视背光保护的维修过程

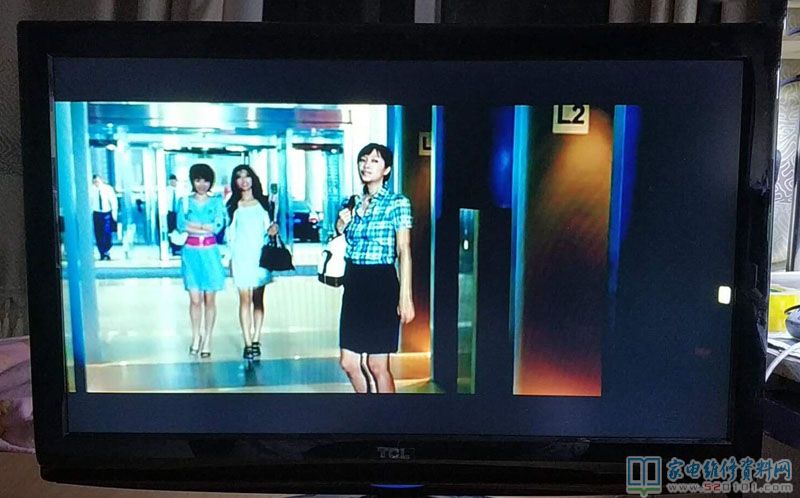

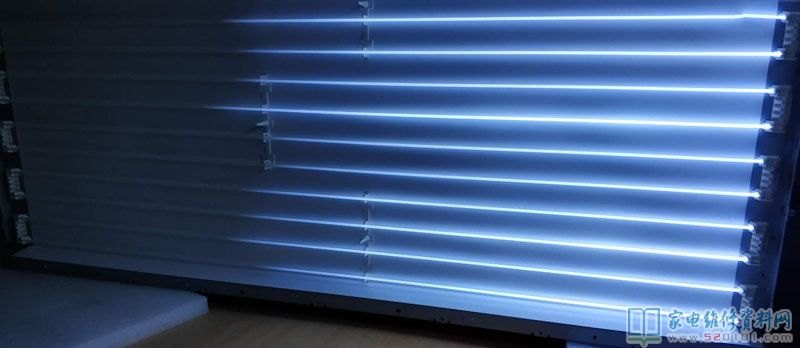

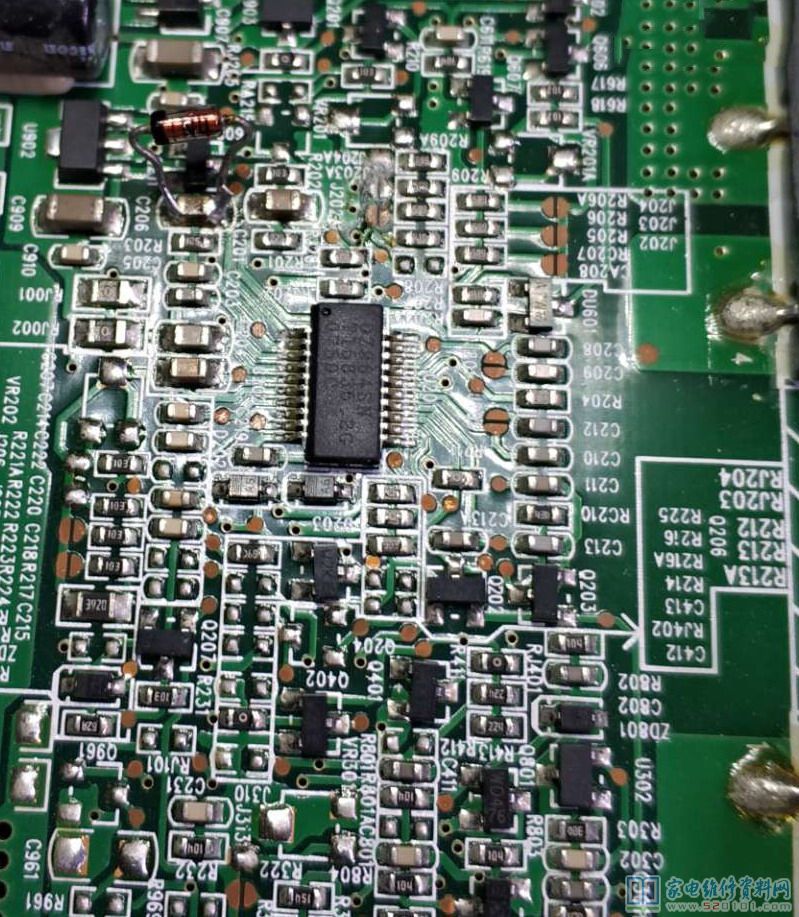

        自己家里一台TCL L37E9液晶电视，故障表现是灯管背光，开机背光一闪就灭，有声音，故障为背光保护，拆开机器，测量高压板供电24V、DIM 3.7V、BL-ON 3.3V均正常。主控芯片OZ964SN供电5脚5V正常，2脚过压保护5.9V超过2V为保护状态，开屏查检16灯灯管外观无损坏。对主控芯片去保护，1脚贴片电容并1N4148，开机瞬间灯管正常点管，但是很快亮度下降，只剩右半边能亮。

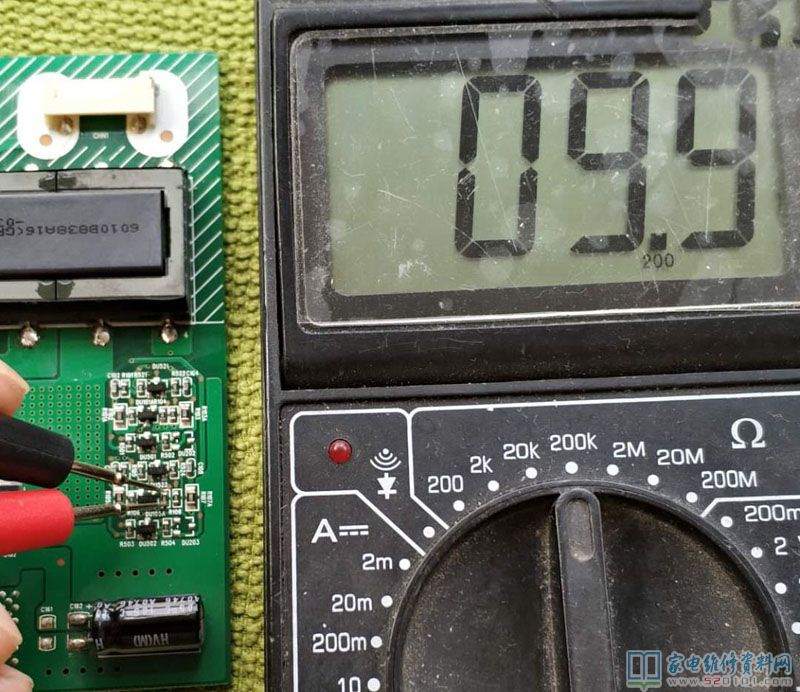

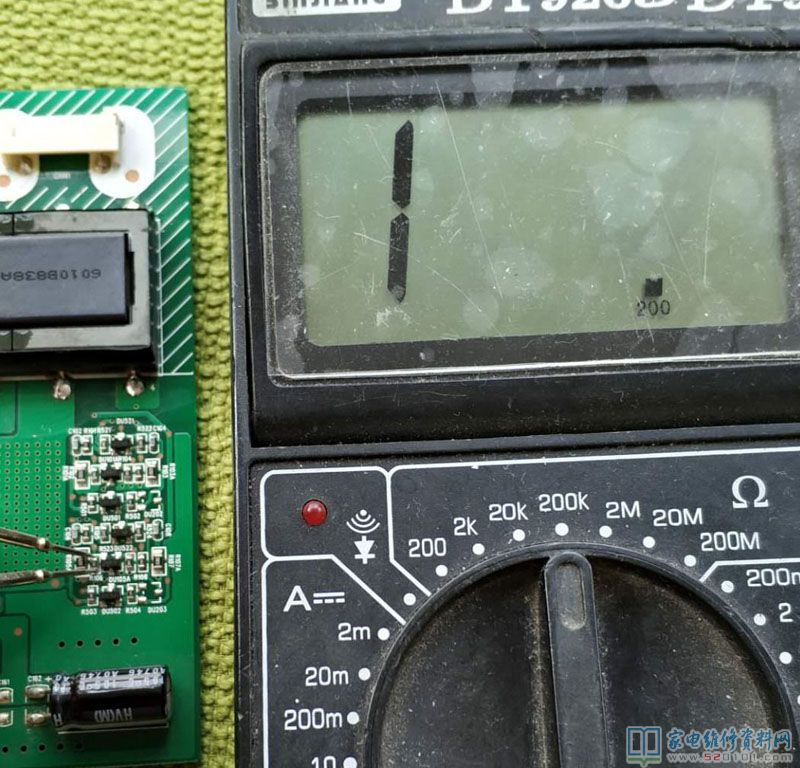

        数字表交流750V测高压开机1700V，灯变暗时逐渐降到800V，逐个拔下灯管故障依旧，初步判断灯管无损坏，问题在保护电路，再次仔细测量高压输出，当测试第4路时，也就是第2个逆变器6脚时灯管亮度能提高，于是断开这个逆变器供电，开机其它灯管能正常点亮。关机测量第4路保护电路发现一个10K贴片电阻不通，对比第3路对应电阻10K阻值正常，没再仔细分析作用，大概是偏置电阻，更换后开机正常点亮，主控各电压正常。本人试机两没再出现故障。
