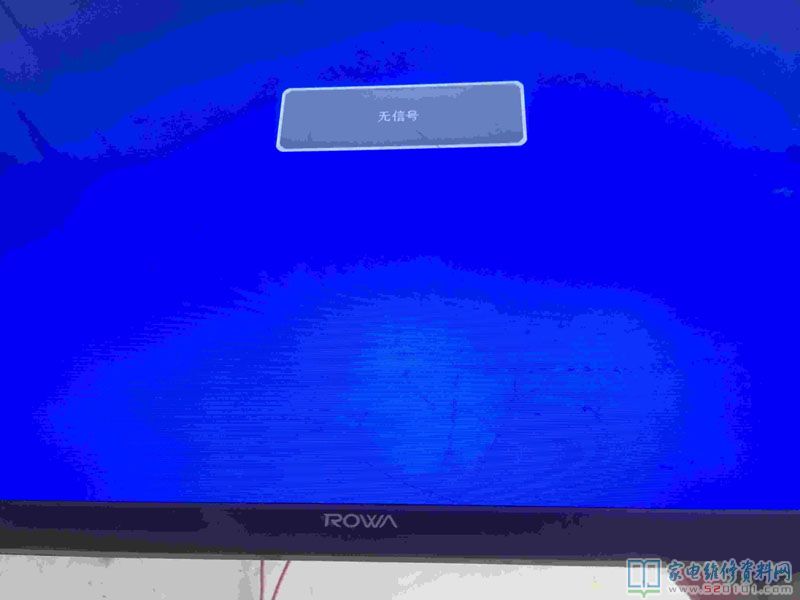

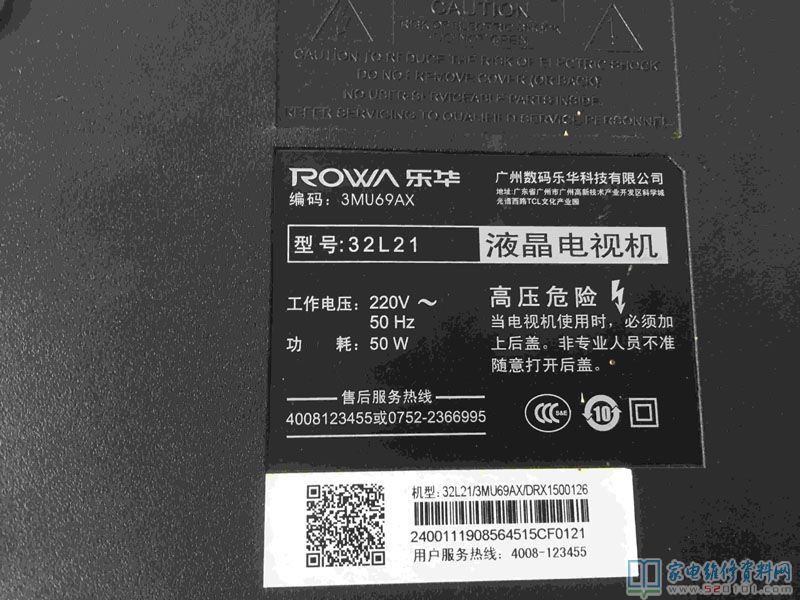

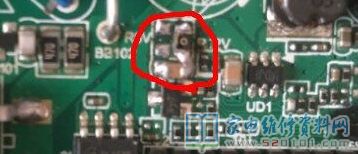

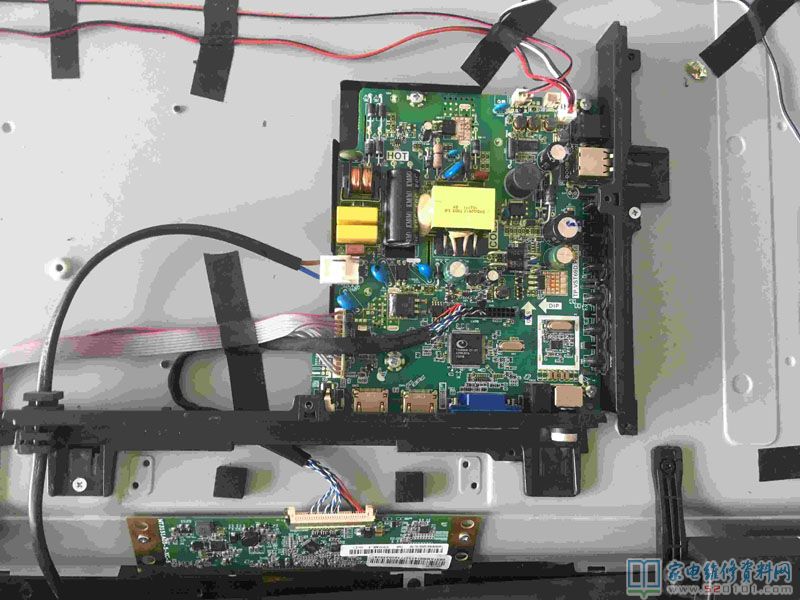

一用户送来一台乐华32L21液晶电视，故障表现为指示灯不亮，拆机看到是三合一板子，板号：TP.VST69D.PB818。发现其只有PFC电压正常，其他电压为0V，此机的主电压是12V，其他电压像5V 3.3V （不确定此机有没有用到5V，当时只测量了3.3V）都是由12V降压得来。看来是12V的问题，经过测量发现，12V输出端二极管（HBR10100S）短路，拆开测量，发现二极管是好的，测量主板，发现板子还是短路，迫不得已用上网上流行“烧机”方法（增加超负荷，让有潜在故障的元器件在超负荷下现出原形），发现电容（CM5）对地短路，找来图纸看到是个10UF电容，更换电容后和保险（烧机的时候烧断路了）后，测量无短路，通电测量所有电压正常，久违的图像也出来了。个人经验，有不足之处多多包涵。
