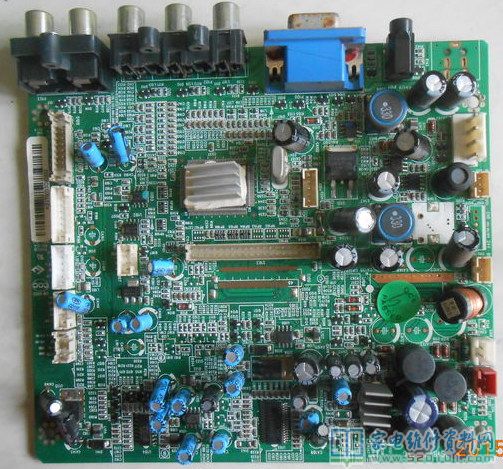

TCL LCD32K73液晶电视（MS18机芯）数字板故障导致不开机

        接修一台LCD32K73液晶电视，首先开机测试，发现机器没有开机，一直处于待机状态。测试电源只是有5VSTB的电压，而主电源没有12V电压。经更换电源板，排除电源板 问题，问题在主板。根据电源的逻辑关系图，待机时电源板提供5VSTB电 压，供给U110产生2.5V、供给U112产生3.3V，这些电压提供给U100和 U103、U102使机器处于待机状态。正常工作时数字板给电源板一个开机信 号，电源板开始工作。

        分析故障原因可能为：1.没有收到开机信号；2.收到信 号后，没有发出开机指令；3.发出的开机指令没有送到电源板。 依次检查，首先检测U100的供电、振荡、复位、总线都没有问题，检测 总线之间有数据传输，说明机器已经开机工作。再检测S111的3脚没有开机 信号的电压（开机时电压为2.2V）。按动遥控器测试，U100的P65脚有电压 波动，说明机器收到遥控信号。于是检测U100的P60脚控制输出，电压为0V 正常，说明后面的控制电路有问题。于是检修Q107，发现Q107短路，造成 没有控制电压送到电源板。更换后开机测试，故障排除。 说明：U100 P60脚待机电压是1V；开机电压是0V。
