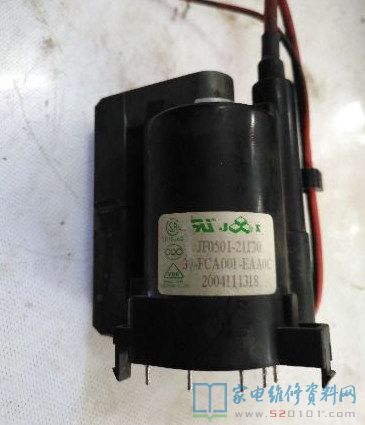

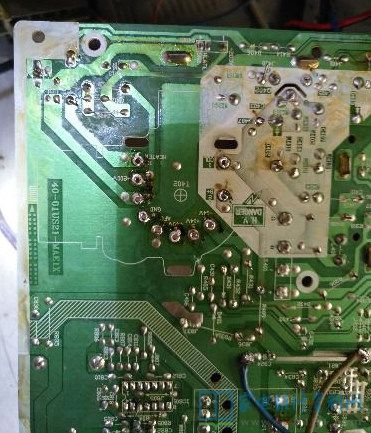

接修一台商家送来的TCL彩电AT25A11，故障表现为不开机，拆机发现行变已取下引脚，放在电路板上，目测电路板无明显元件损坏，测+B电压正常，根据经验判高压包故障，征得商家同意，购回高压包，上机发现+B电压波动，接假负载灯泡一亮一熄，将行管基极接地，+B稳定正常，换回原高压包，故障一样，证明非高压包问题。

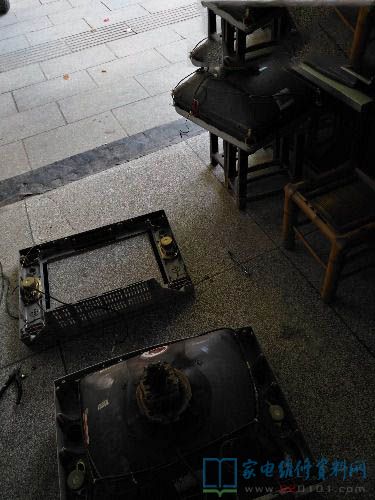

断开CPU第一脚，+B稳定，将一脚外接元件接地，+B不稳，将行管基极接地，+B稳定，说明问题由行部分及保护电路引起，将行部分电容拆下一一检查，未发现问题，将偏转线圈取下，拔下尾座，将假负载接至行管集电集对地，开机，灯很亮，不闪，证明问题跟偏转有关，外接一偏转试机，灯不闪，证明偏转有问题，可确认行偏转问题，手头上有台创维25T19000 T机芯显像管是好的，将该板放到创维机上试机，图像出现，只是场幅宽了一点点，经商家同意，更换显像管，试总线，故障排除。
