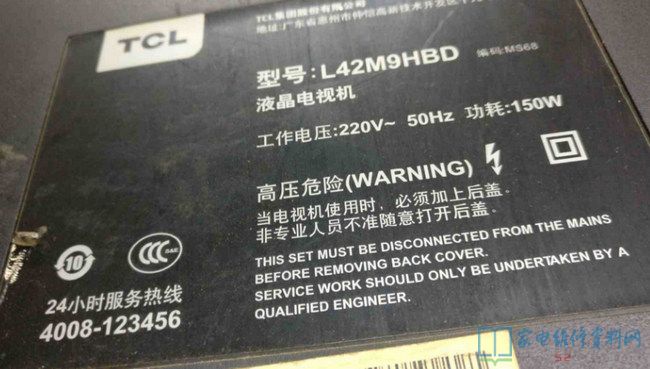

TCL L42M9HBD液晶电视花屏故障维修

摘要：

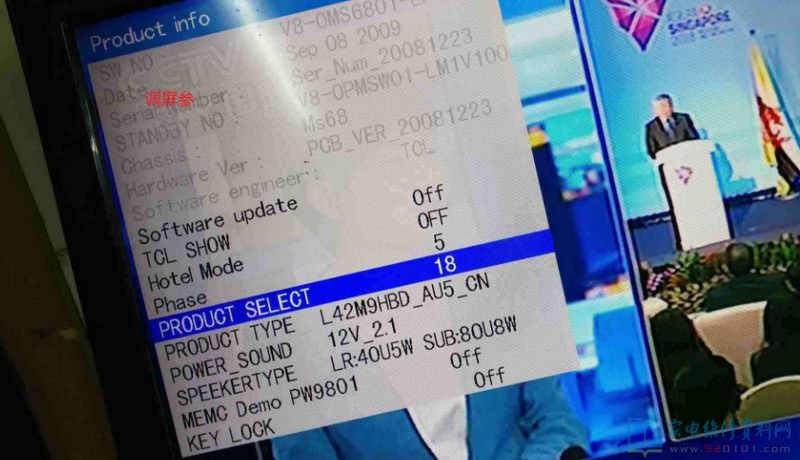

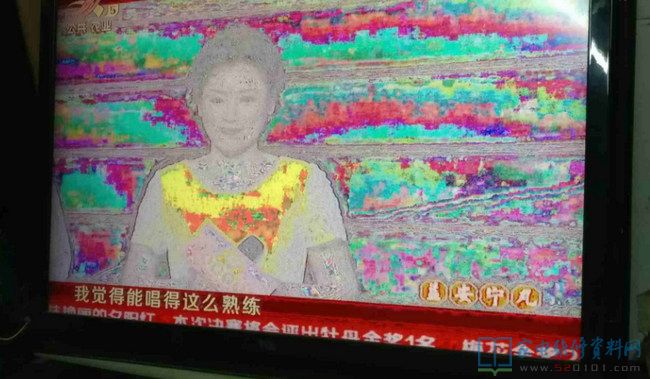

今天接修一台TCL L42M9HBD液晶电视，开机上信号线，有声音，见图像花屏，首先进总线调屏参无效。（用原机遥控按菜单，调到图像设置项目，再调到对比度项，快速输入9705，立即会弹出屏参调节项，对应本机屏号

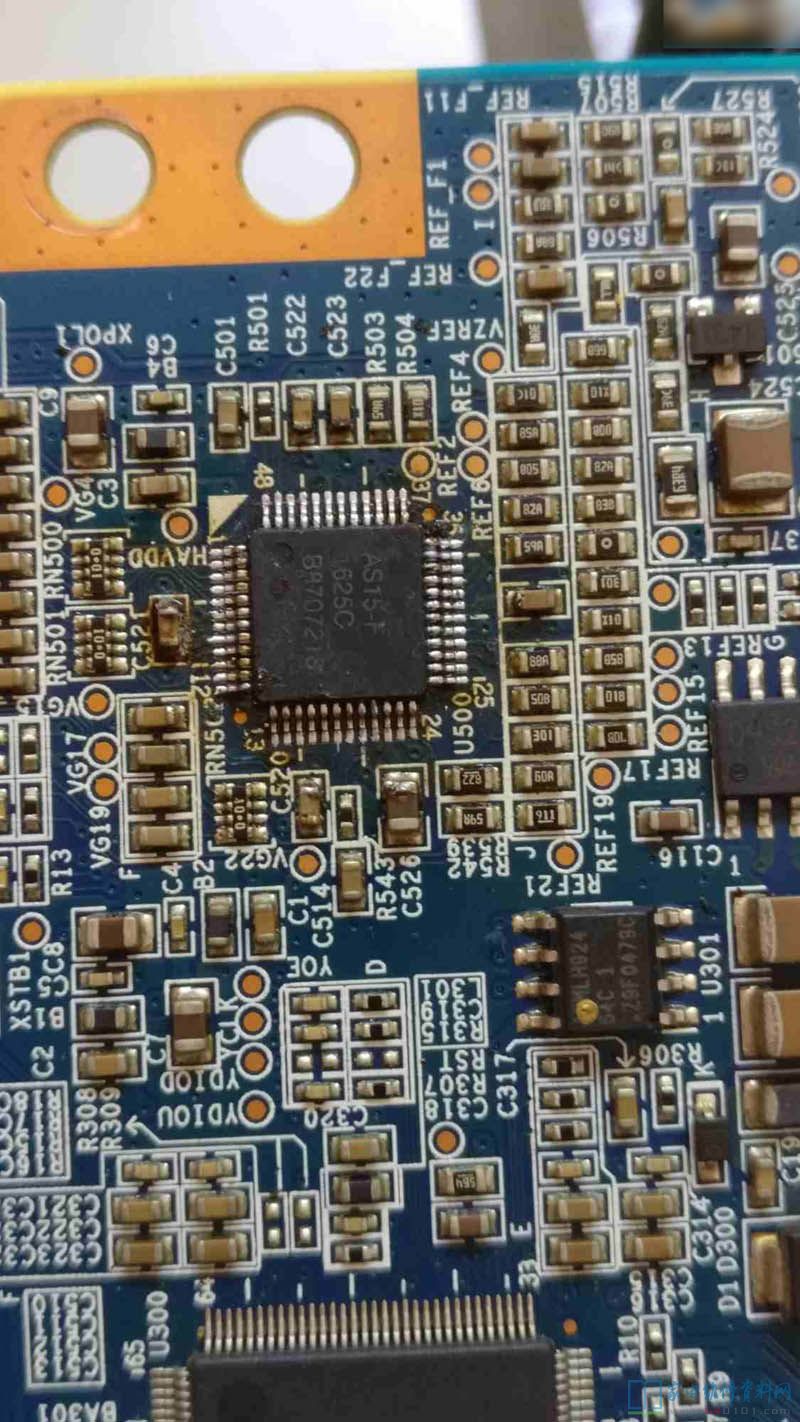

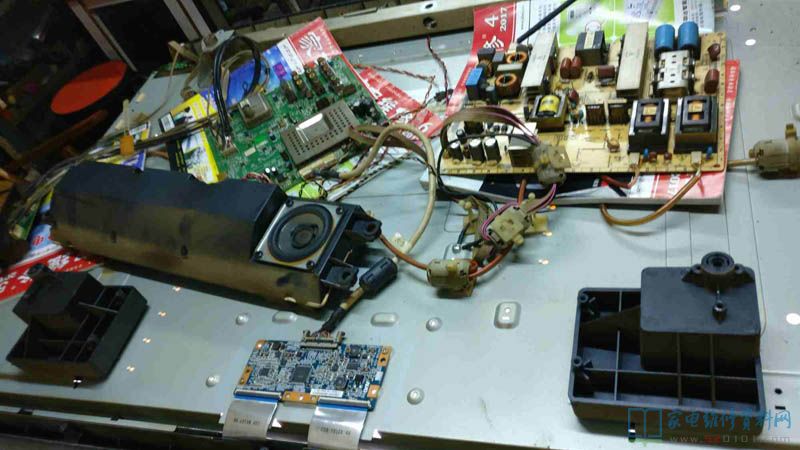

        今天接修一台TCL L42M9HBD液晶电视，开机上信号线，有声音，见图像花屏，首先进总线调屏参无效。（用原机遥控按菜单，调到图像设置项目，再调到对比度项，快速输入9705，立即会弹出屏参调节项，对应本机屏号即可）。只好拆盖，拆出逻辑板来检查，见逻辑板上有一块RM5101，就用AS15立即换上，试机，故障依旧，检查上屏线接头，也没结果。

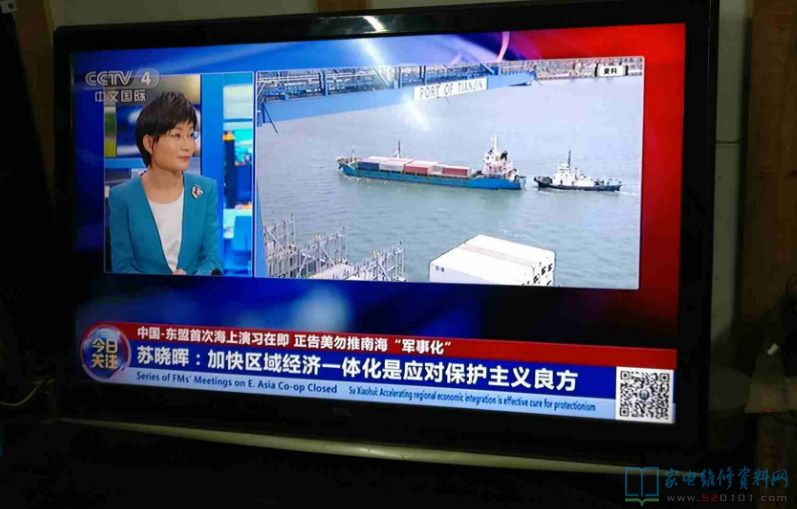

        只好转移到主板上来。这主板芯片有一块铁板盖住了，取下铁盖，先检查主板芯片到屏线处的复合电阻，都是56欧的，一一检测，都正常；在此一筹莫展之即，突发现主芯片一边脚位全是油迹附着（不知从哪流过来的油水）就用酒精清洗一下，并用焊枪吹干，再上电试机，竞然见图像正常了。这花屏就这样修好了。（由于没想到油水会引起图像花屏现象，所以没拍照就装上铁盖试机了）
