TCL L42E5200BE液晶电视有图无声故障维修

摘要：

接一台TCL液晶电视L42E5200BE，主诉图像正常，就是没有声音。试机果然无声，切换其他信源亦然。拆机检查发现该机功放芯片为TAS5707，查资料为数字功放，输入信号是数字信号，与常见的音频信号输入的功放不

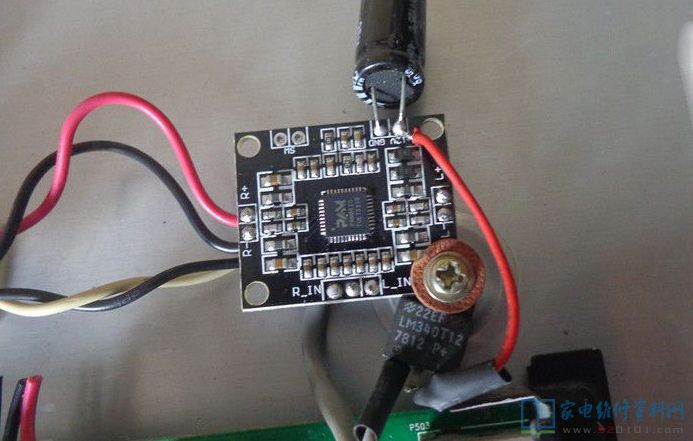

       接一台TCL液晶电视L42E5200BE，主诉图像正常，就是没有声音。试机果然无声，切换其他信源亦然。拆机检查发现该机功放芯片为TAS5707，查资料为数字功放，输入信号是数字信号，与常见的音频信号输入的功放不同，平时常用的采用功放模块，信号取自原功放输入信号的老招数不适用，顺便查了供电及总线电压均正常，由于有图无声的故障在客户心目中是“小毛病”，即使花费大量精力修好，也无法高收费，决定还用老招数。手头常备PAM8610组成的2X15W功放模块，D类功放，耗电省，几乎无温升，供电电压7--15V，一直以来都用它应急，但信号哪里取呢?

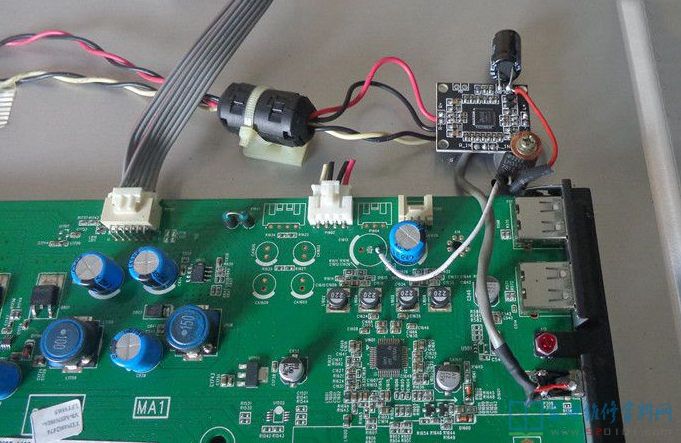

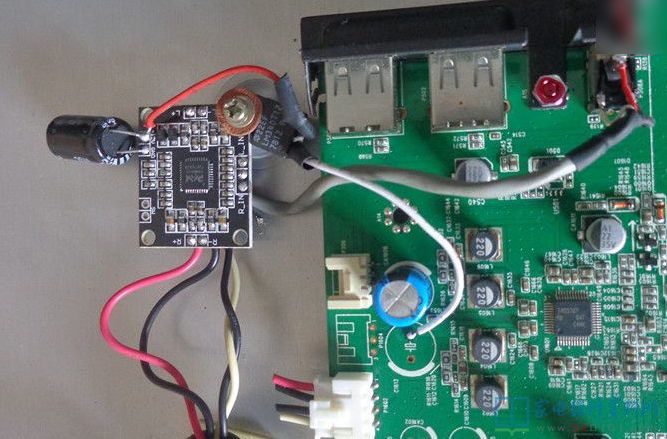

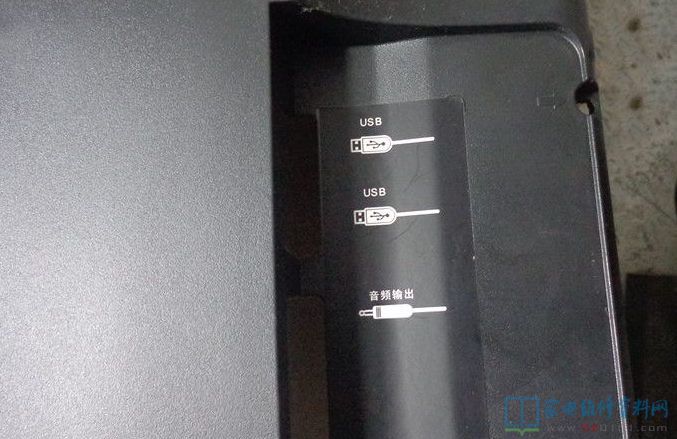

       沉思间一眼瞅见功放附近有一个音频输出插座，3.5MM双声道，打开示波器测得有音频信号，换其他信号源包括高清口，都有信号输出。立即动手，原功放供电24V偏高，串一个7812，把电压降为12V，输入信号直接取自音频输出插座，接好喇叭通电声音洪亮。唯一不足的是本机音量失去控制，但在数字电视，网络电视以及卫星电视普及的今天，各种机顶盒都自带音量控制，所以不是个问题，这个方法介绍给网友，遇到疑似数字功放坏，可以这样改。
