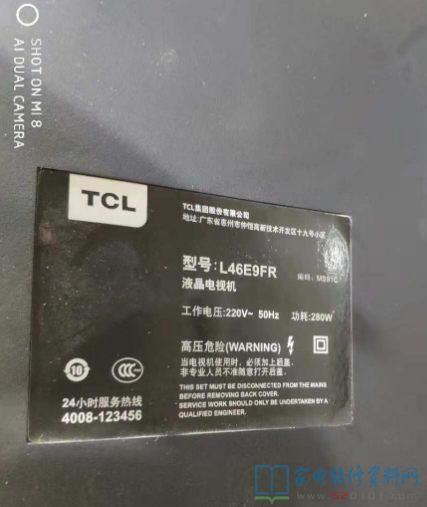

接修一台TCL液晶电视，型号是L46E9FR，故障表现为 热机后关机，关机瞬间扬声器出现嚓的一声，未检查故障之前以为主板热机后出现了死机，待电视机多一会又可以工作，不过出故障时间越来越短，不管啥原因还是先从电源入手。

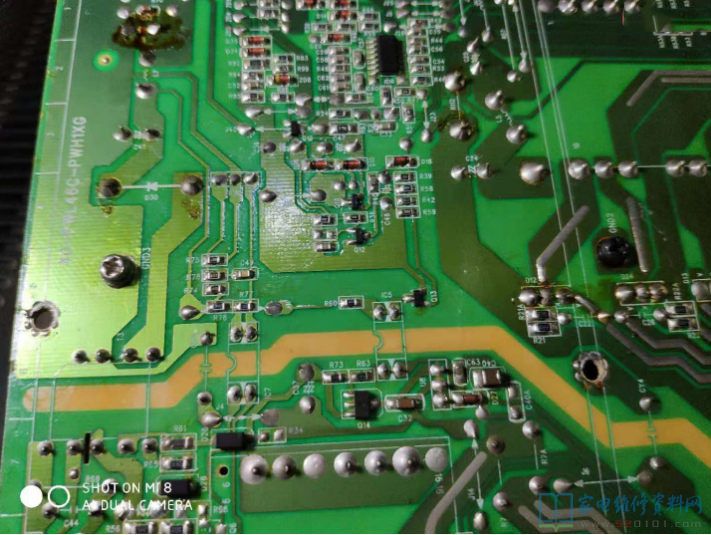

于是打开后盖，该机器维修还是方便，拆开后盖安装电源板的小盖螺丝，翻开小盖等待电视机出现故障。当电视机故障出现后，发现待机5V正常，PSON还是3,2V左右，看来这时候主板还是发出的开机指令，不过这个时候测试18V，24v没有了。由于没有图纸我还是用图片说话，由于主板有高电平输出，于是这时候测试待机控制光藕，发现IC5的1，2脚没有电压，有顺路理过去发现Q13基极也没有电压，我想主板那边有高电平过来，到了控制管为啥又消失了？原来Q13后面还有Q12等几个保护用的三极管，后面还有LM339连着的过流过压，没有图纸分析感觉这多保护电路维修电源感觉难度大，不过既然故障点已锁定，我想仔细分析电路还是可以查出故障原因的。
于是再出现故障的时候，开机瞬间测试光欧IC5，1,2脚电压，发现有电压，有测试热地端U8的1脚也有接近20V的电压，不过它的输出端3脚只有不到3V的电压，不过当机器冷机后它的3脚输出端有不到13V电压，这个时候电视机是可以工作的，当然工作一会故障会出现了。于是换掉这个7815的三端稳压器，电视机修复。后来通过测试分析该电源板正常开机流程，开机后辅助电源输出5V，让主板待机芯片工作，于是主板输出开机指令到电源板，电源板中用作保护的基极电压有个延时的电压，就是无论主电压有无故障，开机瞬间它有低电平，他不会影响二次开机。
一旦主电压建立，工作后即不过压也不过流，它基极就一直保持低电平。但是当主电压建立后遇到故障，它的基极就会受保护电路控制，让其导通，二次开机就无法完成，起到保护电源的目的。我正是测试Q12开机瞬间有低电平，光欧也导通了，结果主电压和PFC一点没有工作反推查出了故障点的。
