TCL D49U561液晶电视图像偏色维修

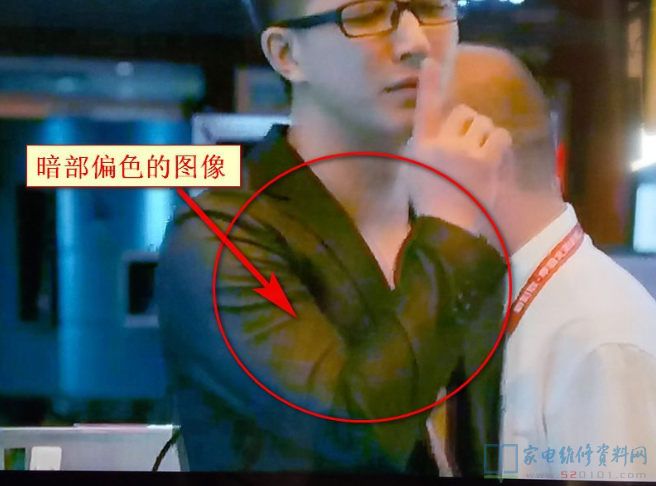

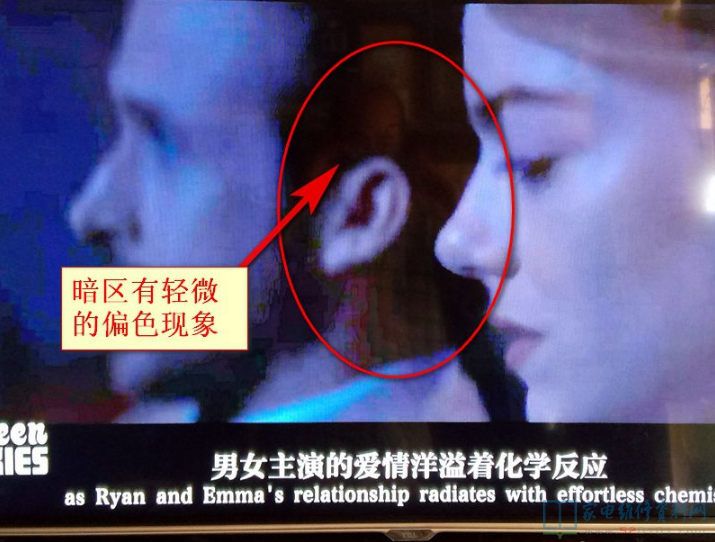

       接修一台TCL液晶电视，型号是D49U561，故障现象是刚开机时图像正常，但3~5分钟后图像的暗部从正常图像到偏色，逐步加重，如下图所示。从现象看像是灰阶电压出现偏差，应该是灰阶电压形成电路的集成块热稳定性不良，所以决定拆机检测。

      首先开盖，看到此电视的逻辑板为ST4851D1-4-2。待机器冷却，开机看图像正常，赶紧测试伽马电压并作记录。然后，等待故障出现后，核对伽马电压，发现电压一致并无变化。说明故障不是灰阶电压出偏差。那么剩下的只有Vcom电压出问题了。
      再等机器冷却后再开机，测得冷机正常时，Vcom电压为5.86V，继续监测，发现随着时间的延长，该点电压逐渐下降，5分钟后电压跌到5.1V，查后级无明显不良器件，怀疑IC5  (11991/H524985)Vcom电压部分不良。

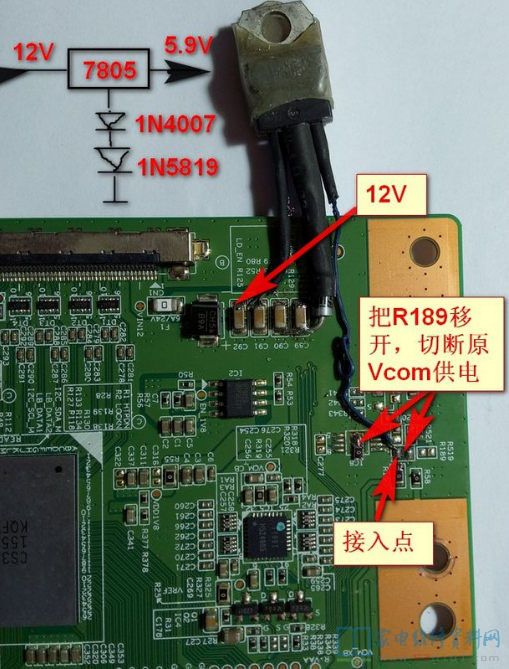

      故障确定，简单的换个板子就OK了，我搭了几个器件代替，效果也不错，在7805 的对地端正向串入一个1N4007，一个1N5819肖特基管，使输出电压抬高0.9V，即5.9V。接入电路，如下图所示。后来通电试机一切正常。
