TCL L48F3320-3D液晶电视三无故障维修

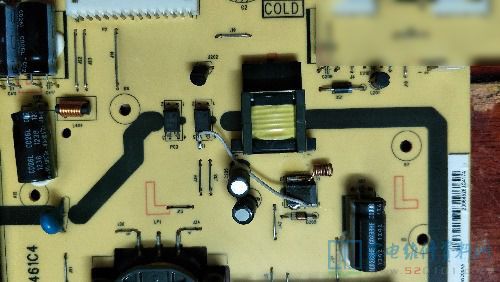

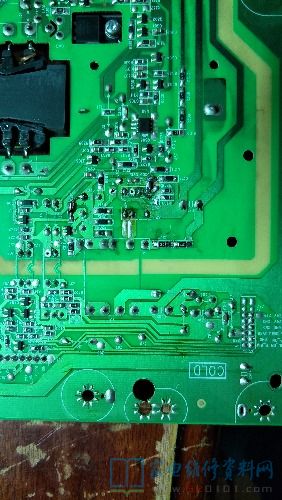

       接修一台TCL L48F3200-3D液晶电视机出现无指示灯不开机故障，拆机目测R201 R202已烧糊，万用表测D205 D203击穿短路，查图纸R201 R202为2.7欧，D203 D205为18V稳压二极管，原机是VIPER17L芯片肯定也坏了，手上没有这个芯片，看了大家应急修理用VIPER12A代换，我也准备试试。代换的时候原机的D203不要了，VIPER12A 1.2脚接原机的300V热地，3接光耦的3脚，光耦的3脚要翘起来单独接到芯片3脚上，芯片4脚接原机D205二极管负极并与光藕4脚相连 5.6.7.8脚全部短接起来并加焊了点铜丝增强芯片散热 接300V电源。

       更换R201 R202 D205检查无误后通电试机，3.3V在2.1V至2.6V间变化，Viper12A芯片4脚电压在9V至12点几V间变化，继续检查负载所有电路，发现D2101也击穿短路，更换后3.3V稳定正常，芯片4脚实测在9.8V，D2101负极电压在18.2V。故障维修完成，试机正常。
