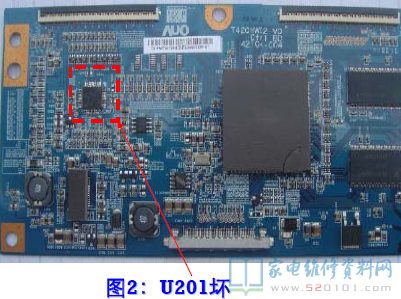

检修分析：故障现像为花屏，更换中心板后故障排除，因中手头没有中控板的电路图凭借感观经验，摸一下有没有明显发热的器件，当摸到U201时明显发烫，怀疑U201/AS15-F坏。
排除故障：更换U021/AS15-F后故障排除。
经验小结：T420HW02 V0显示屏，U201/AS15-F损坏较多，与此型号可互代的IC还有AS15-C，不同之处是AS15-F底面不带地，AS15-C底面带地。建议更换时优先选用AS15-C，因为相对来说散热好些。

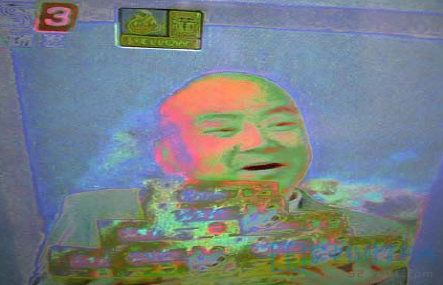

上图：花屏故障实拍
