检修分析：从故障现象看，显然是背光保护。仔细观看8只变压器，未发现有虚焊现象。开机，在灯管点亮瞬间用万用表交流1000V档测量8有变压器5脚输出电压，正常时万用表指针该有跳动，当测到变器T5时指针无动静，说明这路工作不正常。T5与T6并联由U105、U106驱动输出，既然T6的5脚有输出，而T5没有输出，问题只能在T5变压器本身。拆下T5检查，发现其次级有一组开路，确定T5坏。
排除故障：更换T5后装回屏中通电灯管不再熄灭，故障排除。

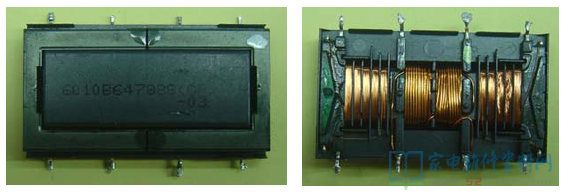

上图：T5变压器
