机型：TCL液晶L52M71F故障现象：热机后，图像重影并伴有间歇性彩色拖尾。 分析与检修过程：依据维修经验，此类故障，多数由：背光板供电异常、主芯片视频信号处理电路供电异常、T_CON板供电异常引起。上电试机，约2

机型：TCL液晶L52M71F  故障现象：热机后，图像重影并伴有间歇性彩色拖尾。

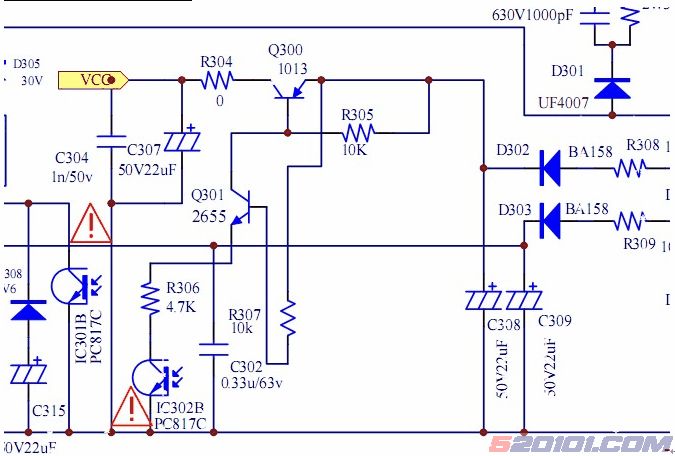

分析与检修过程：依据维修经验，此类故障，多数由：背光板供电异常、主芯片视频信号处理电路供电异常、T_CON板供电异常引起。上电试机，约2小时后，故障复现。用示波器探头，贴近高压逆变器表面，发现感应到的高频正弦波形，幅值忽大忽小呈不稳定变化。说明，背光灯可能存在轻微的闪动，即：【轻微背光闪】。查测背光灯供电电压24V，实测在22-23V之间波动。进一步查测24V背光灯电源驱动芯片NCP1377的【8】脚供电端，实测在13-14V左右波动。继续向前查测，测得C307的【+】极有稳定的17.5V电压，该电压向NCP1377的【8】脚提供电源。说明，故障元件在NCP1377本身或其【8】脚外围的稳压及滤波元件中。先易后难，先查测外围元件。在路查测15V稳压管ZD100正反向阻值正常阻，查测限流电阻R118阻值正常，同时发现，R118两端的焊锡有轻微沙化现象，并且贴片表面还有轻微变起皮现象。说明R118存在过流现象。至此，故障已基本明朗，替换滤滤波电容C108后，临时上壳保温试机，过2小时后，故障消失。相关电路图如下：





原作者：徐京跃
