五. 整机调试方法
5.1 主电源B1的设置
接收PAL信号，图象置“标准状态”。调VR631，使B1电压为
E3K=110 V±0.5V（或指定值）。
E5K=130 V±0.5V（或指定值）。
5.2 I2C 总线调试方法
1. MENU1行场电路调整
接收PAL 50HZ黑白测试卡（数卡）信号。
调试步骤：
a) 调V.POSI值，使图象水平中心与显像管屏幕水平中心吻合。
b) 调V.SIZE值，使图象垂直幅度符合要求。
c) 调V.LIN值，使图象上方的方格与下方的方格高度一致。
d) 调V.SC值，使图象上下方格与中央方格高度一致。
e) 调H.PHASE值，使图象垂直中心与显像管屏幕垂直中心一致。
f) 调OSD H值，使显示条(连同旁边的数字)左右位置对称。
2. MENU2 RF AGC调整
接收60dBu(1mv)VH频段彩条信号，调AGC值（电压由高向低），使图象噪声逐渐减小至稍能察觉即可。
注：对同一厂家同一型号的调谐器，在经过一定数量整机的调试后，可取得这些机器的一个AGC电压均值。该电压也可作为1mv场强下的AGC电压设定值。
3. MENU3 SCREEN、暗平衡、亮平衡和副亮度的调整
机器经充分预热，接收灰白的二阶梯信号。
a) 调BT（BRIGHNESS）值和CT（CONTRAST）值，使图象白电平和灰电平的亮度符合工厂传统调试要求。
注1：RB（暗红）、GB（暗绿）、BB（暗蓝）、RD（亮红）、GD（亮绿）、BD（亮蓝）推荐预置值：RB=50 GB=50 BB=50 RD=80 GD=15 BD=80
注2：SB（副亮度）预置值：在BT和CT都为0时，SB的预置应使CRT阴极电压值接近CRT手册（有关G2 调试）给出值。推荐预置值SB=90 。
b) 选项至SC按V+，调SCREEN电位器使屏幕上显示一根较暗的单色（红绿蓝中的一种，有时可能偏黄、偏紫或偏白）水平亮线，记住该颜色，调数字键1、2，5、6，9、0，使水平亮线呈现白色，再调SCREEN电位器，使水平白线变暗而隐约可见。
注：在SC项时，数字键1、2，5、6，9、0的功能分别变为RB-、RB+，GB-、GB+，BB-、BB+。在将单色线调白时，注意先显示的单色（红绿蓝中的一种，有时可能偏黄、偏紫或偏白）所相对应的RB-、RB+，GB-、GB+，BB-、BB+中的键不动。例如，先显示的水平暗线为蓝色，则在调白线时，只调RB-、RB+和GB-、GB+，而BB-、BB+不动。
c) 选项至RB，GB和BB，调RB，GB和BB值，使灰场的色温满足要求。
d) 选项至RD，GD和BD，调RD，GD和BD值，使白场的色温满足要求。
e） 反复c)和d)步骤，使灰场和白场的色温均满足要求。
g) 接收黑白八阶梯信号，调SB（SUB-BRIGHNESS）值使第一、第二级（最暗二级）刚能分辨出亮度差异。

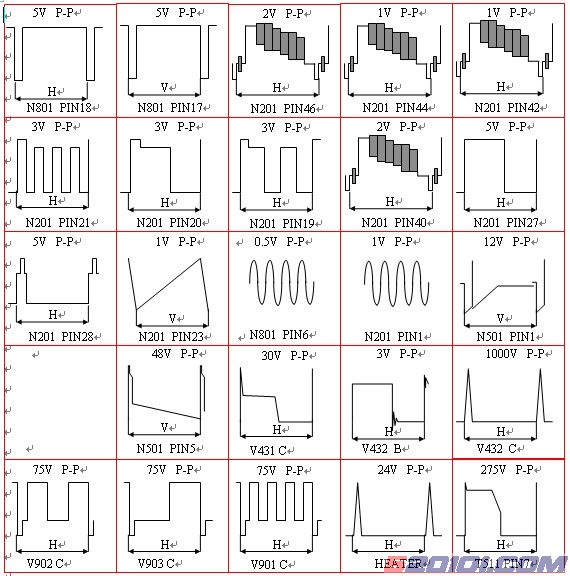

六. 各点波形图
七. 各集成电路/晶体管点电压
- 集成电路电压
N801 MC8907
PIN |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
| ?V |
|
|
4 |
4 |
0 |
1.9 |
2.5 |
5 |
5 |
2.7 |
1.8 |
0 |
5 |
3.2 |
| PIN |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
| ?V |
5 |
0.4 |
5 |
4 |
0 |
0.2 |
0.2 |
0.5 |
0 |
0 |
0 |
4.6 |
0.7 |
4.7 |
| PIN |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
|
|
|
|
|
|
| ?V |
0 |
0 |
0/5 |
0/5 |
0/5 |
0/5 |
0/5 |
0/5 |
|
|
|
|
|
|
N201? LA76818
PIN |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
| ?V |
2.3 |
2.3 |
0 |
3.7 |
2.9 |
2.9 |
0 |
5 |
2 |
2.3 |
4.7 |
4.7 |
4 |
0.8 |
| PIN |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
| ?V |
0.8 |
1.1 |
0 |
8 |
2 |
2 |
2 |
0.4 |
2.2 |
2.7 |
5 |
2.6 |
0.7 |
1 |
| PIN |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
| ?V |
1.6 |
1.3 |
5 |
8.8 |
0 |
2.6 |
2.1 |
3.9 |
2.4 |
2.9 |
3.6 |
2.5 |
0 |
2.6 |
| PIN |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
50 |
51 |
52 |
53 |
54 |
|
|
| ?V |
2.5 |
2.8 |
1.9 |
2.2 |
3.6 |
4 |
4 |
2.4 |
2.2 |
1.9 |
2.2 |
3 |
|
|
N131? TDA7522
PIN |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
| ?V |
12 |
7 |
0 |
7 |
3.3 |
1.4 |
0 |
1.4 |
0 |
7 |
0 |
7 |
N501? LA78040
PIN |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
| V |
2.5 |
27 |
2 |
0 |
11.3 |
27 |
2.5 |
VD615? PC817
PIN |
1 |
2 |
3 |
4 |
| V |
32 |
31 |
0.4 |
14.5 |
2. 三极管电压
|
|
|
V151 |
|
|
|
V152 |
|
|
|
V431 |
|
|
|
B |
C |
E |
|
B |
C |
E |
|
B |
C |
E |
|
|
8.9 |
0.2 |
8.8 |
|
0.2 |
3.7 |
0 |
|
0.2 |
20 |
0 |
|
|
|
V432 |
|
|
|
V449 |
|
|
|
V631 |
|
|
|
B |
C |
E |
|
B |
C |
E |
|
B |
C |
E |
|
|
2 |
110 |
2.3 |
|
0 |
4.8 |
0 |
|
6 |
31 |
6 |
|
|
|
V682A |
|
|
|
V682 |
|
|
|
V683 |
|
|
|
B |
C |
E |
|
B |
C |
E |
|
B |
C |
E |
|
|
0.6 |
0.3 |
0 |
|
0.7 |
0.3 |
0 |
|
26 |
27 |
27 |
|
|
|
V684 |
|
|
|
V801 |
|
|
|
V802 |
|
|
|
B |
C |
E |
|
B |
C |
E |
|
B |
C |
E |
|
|
11 |
11.7 |
11.8 |
|
4.2 |
4.9 |
5 |
|
0.4 |
4 |
0 |
|
|
|
V803 |
|
|
|
V810 |
|
|
|
V901 |
|
|
|
B |
C |
E |
|
B |
C |
E |
|
B |
C |
E |
|
|
0.3 |
5 |
0 |
|
0.5 |
0~27 |
0 |
|
2 |
132 |
1.8 |
|
|
|
V902 |
|
|
|
V903 |
|
|
|
V941 |
|
|
|
B |
C |
E |
|
B |
C |
E |
|
B |
C |
E |
|
|
2 |
132 |
1.8 |
|
2 |
132 |
1.8 |
|
0.1 |
0 |
0.1 |
