第一节 MS19C机芯主板信号流程介绍
高频信号处理及选择，天线调频电视信号，输入到高频调谐器TU，经TU内部处理：高频放大，滤波，中放，检波，鉴频，预中放，AGC增益控制，AFT自动频率控制，PLL锁相环滤波等电路。TU输出的图像中频信号由11脚输出，经R107，L119滤波后，输入到声表面滤波器X101（SAW-K6274D）进行滤波处理。由X101的4，5脚输出图像中频信号直接进入到MST9U19JS的51，52脚进行图像中频处理。由高频头的11脚输出的图像中频信号另一路进入声表面滤波器X102（SAW-K9352M），由X102的4，5脚输出图像伴音中频信号直接进入MST9U19JS的49，50脚进行伴音中频处理。
TDA9885是无需对准的多标准（PAL和NTSC）视频和音频IF信号PLL解调器，用于负极性调制器和FM处理器。它的工作电压5V，受4M基准频率输入控制，受IIC总线控制。总线控制脚为10，11脚。15脚外接4M晶体振荡器。
输入的图像、伴音中频信号经TDA9885T处理后，由17脚输出图像视频信号到MST9U19JS；由12脚输出伴音信号到伴音功放电路。
MST9U19JS的工作条件：
61、56、205、39、27、5、198、184、167、164、145、76、108、45、47、54、141脚均为3.3V电压供电；133、128、122、117、107、91脚均为2.6V电压供电。202、171、151、89、78脚均为1.26V。
MST9U19JS关键脚介绍43，44为晶体振荡控制脚；158、159脚为总线控制脚。169脚为电压检测复位控制脚，当检测到复位正常时，电压才正常供给MST9U19JS工作。复位电路的工作流程：当开机时，3.3V电压通过二极管D201到了Q202的E极，另一路通过R219给电容C202充电，当充到一定的时候，Q202导通，复位电路起作用。或者通过U206（TCM809）来控制复位。29、30脚输出行，场同步信号到显示屏，控制屏显。

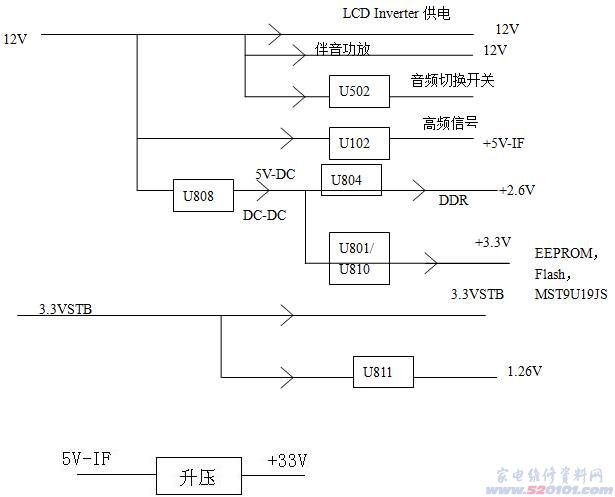

供电流程：

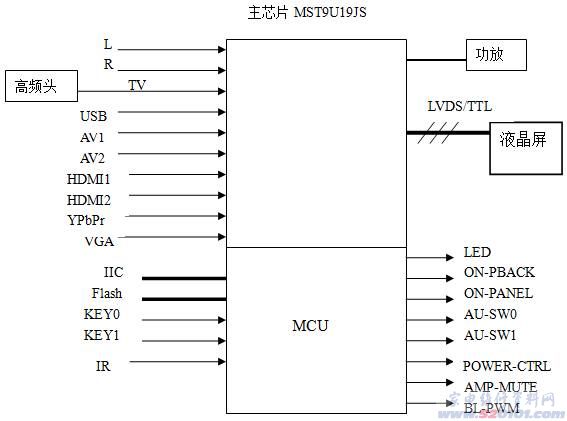

主板电路包括：数字视频解码，液晶显示处理器，EEPROM存储器，帧存储器，伴音功放，静音控制等组成。
它采用的集成电路分别为：U807：RT8110（DC转DC控制器，5V电压输出）、U804：LD1117S33（5V转2.6V供给DDR的电压）、U603：TDA1517ATW（伴音功率放大器）、U201：MST9U19JS（数字视频解码，液晶显示处理器，微处理器）、U202：EN25F80-100/PMC25L080（Flash存储器，存储CPU程序）、U203：M24C04MN（存储器）、U204：M24C32MN（EEPROM 存储菜单信息）、U502：HEF40528（音频切换开关）。
TV信号流程
经高频信号处理后的TV信号，由排插P507的4脚输出TV视频信号，P507的1，2脚输出左，右声道音频信号。TV-VIN+信号输入到MST9U19JS的34脚输入。TV-LIN，TV-RIN分别输入到MST9U19JS的62，63脚输入。
AV、VGA信号流程：
两路AV输入，一路VGA输入，一路YPbPr输入，输入的信号经外接电阻，电容滤波，隔离后由MST9U19JS的17~26、34~38脚输入这些信号。输入的这些外部信号经MST9U19JS内部进行信号开关选择，自动化RGB/YCbCr模数转换输入，视频解码，色度解调，缩放引擎，Gamma校正等，最后送到显示屏进行显示处理。
USB信号流程：
由排插P406的2，3脚输出USB信号，此信号输入到MST9U19JS的142、143脚来控制USB信号。

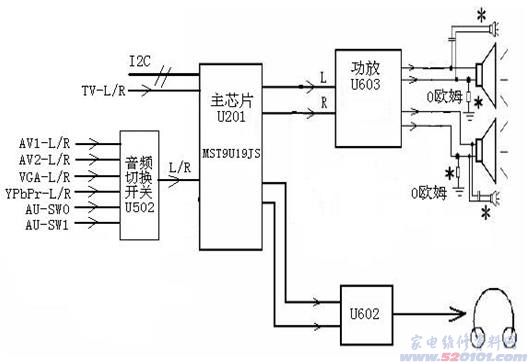

音频处理电路
输入的图像，伴音中频信号直接进入MST9U19JS进行中频处理后，由71、72脚输出伴音信号到伴音功放电路。左右声道的伴音信号经U603（TDA1517ATW）的3、18脚输入。输入的伴音信号经TDA1517ATW功率放大器后，由8、9脚输出左声道音频信号到左喇叭进行功率放大；由12、13脚输出右声道音频信号到右喇叭进行功率放大；IC的供电电压脚：15、16脚为12V电压供电。
静音处理电路
当12V瞬时上电时，一路通过D605到了Q606 的E极，一路通过R645给C648充电，使得Q606导通，高电平来到Q607的B极。使得Q607导通。这时M/SS脚电压为
12*[8.2/（8.2+10）]大约为5.4V左右。这个信号送到功放TDA1517ATW，完成静音控制。
另外，当进入稳定状态时，主芯片MST9U19JS发出静音信号AMP-MUTE高电平时，使得Q607导通。完成静音控制。
耳机处理电路
当切换到耳机功能的时候，U602的2，3，5，6脚输入音频信号经运算放大后，由1、7脚输出音频信号到耳塞。
第二节 IPL42A/L电源方案原理介绍
注：大屏幕的MS19C的LCD电视采用的电源方案都是用IPL42A/L的电源方案。
一、电源概况
主要的功能模块IC
1、待机电源IC：FSQ510（Fairchild）
2、PFC控制IC：L6562A （ST）
3、24V PWM控制IC：FA5571N（FUJI）
4、INVERTER高压控制IC：OZ9976（O2）
配屏状况
1、IPL42A配AUO 42英寸屏
该屏采用18支EEFL直灯管并联，屏典型工作电流135mA，屏单端电压950V，工作频率45KHz；点灯电压1225V（0℃），点灯时间1到2S。
2、IPL42L配LG 42英寸屏
该屏采用16支CCFL直灯管通过均流电容（15PF）后并联，屏典型工作电流135mA，屏单端电压1500V，工作频率58KHz；点灯电压1300V（0℃）(非最终数参数），点灯时间1到2S。
二、工作时的上电顺序
1、插上AC 220V的电源插头，3.3V待机电源（standby MCU）开始工作。
2、连接器P802中的“P_ON”置高到3V3，那么K801 (继电器) 吸合，水桶电容C840、C840A充电，同时U806（L6562A）被加电，PFC电路开始工作；+24V的控制器U805（FAN5571A）开始工作，输出24V。
3、连接器P802中的“DIM”设置到PWM调光状态。
4、连接器P2中的“BL-ON”置为高电平。高压INVERTER的控制U901(OZ9926A）开始工作，输出高压。
* 如果24V不带负载，则INVERTER可能会保护。
三、待机3.3V电源部分（反激式单路稳压）
1、待机时工作于半波整流状态，正常工作时通过D816供电；
2、T802输出两组电压，一组3.3V、另一组14V左右，用于继电器及PFC IC U806（L6562A）供电；
3、U807用的是1.25V的TL431。

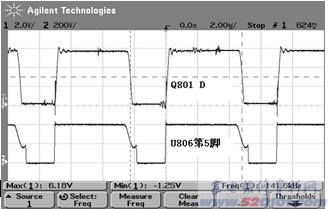

四、PFC 部分（临界电流模式）
五、24V主电源部分（准谐振单路稳压）
1、关机快速关INVERTER的线路分析：
24V绕组的方波经D824、C836(0.47U/160V)整流滤波后，得到一个负电压（正常情况下约-100V），该电压经R802与3.3V经R876叠加，接到Q807的B板，正常情况下Q807的B极为负电压。当关机时，VBUS下降，C836上的电压升高（如升高到-50V以上），此时Q807的B极电压升高，Q807导通，将BL_ON拉低，INVTERTER电路停止工作。
2、24V的电源工作不受控制，只要水桶电容上有电，它就会工作，因此放电特别快。
*当24V为空载或者负载及轻时，FA5571处于BURST模式，C836的负电压不够时，也会将将BL_ON拉低。
六、INVERTER 部分介绍（ZVS全桥移相） 、

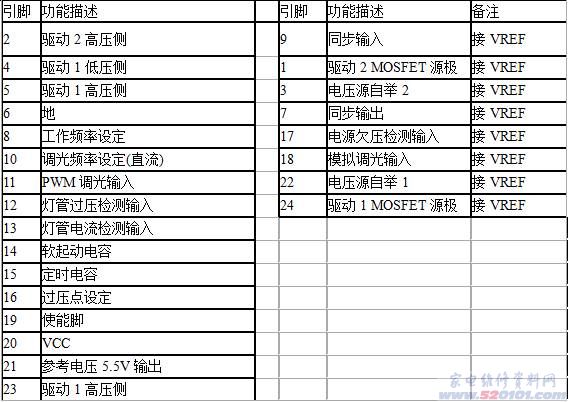

1、OZ9926A引脚功能说明

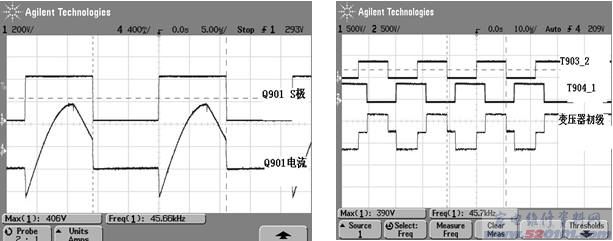

七、 INVERTER 部分介绍（二）

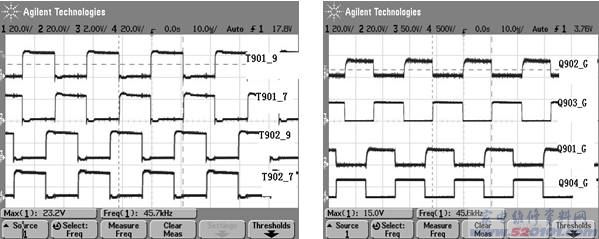

2、MOSFET的 驱动（以LDR1为例）
U901输出的LDR1电压VPP幅度只有5V，通过Q914的电平变换（电压放大器），输出24V的驱动信号，经Q906、Q912的推挽放大驱动变压器T902，经T902隔离后驱动Q903。其中Q918的作用是为缩短Q903的电压上升沿时间，降低损耗。
3、灯管电流的检测
变压器次级的电流（灯管电流）通过R959，R961等电流取样电阻转换为电压，通过分压、滤波后送到IC的第13脚，通过IC内部的检测，调整四个驱动的相位差，改变初级线圈占空比达到次级电流恒定。
*启动点灯时以最大占空比工作（不受DIM控制），第13脚电压如果低于2V（2.5*0.8），则定时器动作，TIMER电容开始充电，达到2.9V之后就起保护。
4、过压保护线路
T903输出的高压，经C902（33P），C931（0.022U）电容分压后，送到IC（U901 OZ9926A）的第12脚，正常工作时如果该脚的电压高于OVPT（第16脚）电压， TIMER电容开始充电，达到2.9V之后就起保护。[Page]
5、拉弧保护线路
R942（100R）上的高频拉弧电压通过C913耦合后进行整流滤波，得到一直流电压送到Q922的B极，如果此电压高于be结的导通电压，则Q922、Q924都导通，将VREF（5.5V）的送到：A、IC（U901 OZ9926A）第12脚，让过压保护动作；B、给延时C915充电，让延时时间缩短；C、将将Q923导通，将第14脚电压拉低，降低驱动的占空比，这三路线路全部动作，达到拉弧快速保护的目的。
6、灯管开路保护（高压插座松脱保护）
A、当灯管开路后，启动时以最大占空比工作，变压器次级电流还不够，IC第13脚电压偏低而点灯失败保护。
B、 当一个高压插座松脱时，启动后变压器次级电流偏小，因此占空比变大，插座松脱的变压器次级负载极轻，电压升高，则过压保护电路动作而保护。
