一 电源部分
电源采用双电源方案，其中N502、T502、N503等组成辅助电源，主要是提供MCU及其外围的供电5V-1，N502（TNY254）内含开关管，与T502直接组成一个小功率开关电源。因该机MCU部分的功耗较普通彩电大，故选用TNY254（最大输出电流为200mA），不能用TNY253（最大输出电流为100mA）替代。
电源开关打开后，辅助电源先工作，提供5V-1的供电，MCU工作，软件设定电源打开时处于待机状态，MCU的POWER引脚输出低电平，V502的b极为低电平，三极管截止，从而使N504的发光二极管导通，其次级光敏三极管ce极导通，使得N501的第11脚被置为低电平，TDA16846停止振荡输出，开关电源停振，整机处于待机状态。
当MCU接到开机指令后，POWER脚输出高电平，通过V502使N504的发光二极管截止，其次级光敏三极管ce极截止，结果300V经大电阻 R505、R511提供高电平给N501的第11脚PVC(初级电压检测脚)，同时整流滤波后300V直流电压经R504，从N501的第2脚PCS(初级电流模拟输入脚)进入，N501内部二极管导通，对N501的第14脚Vcc（供电脚）外接C515进行充电，当C515上的电压充至N501的启动电压15V时，TDA16846的内部振荡器起振，并从13脚输出开关控制信号，开关管开始工作，开关变压器的3——4绕组感应电压经VD514、C515 整流滤波后为N501提供供电（13V），维持TDA16846正常工作。而R504则与C512组成RC网络，监测初级电流的大小，RC常数确定开关电源的最大输出功率。N501第14脚Vcc同时作为过压保护的监测，当14脚电压高于16V则保护开始动作，13脚停止输出。
光耦N505为B+取样放大IC，用来监控B+的波动情况，将其转化为电流，控制N505的发光二极管的发光大小，反馈给N501的光耦输入脚第5脚，来控制开关频率与占空比，调整B+的高低。
N501的第11脚用作初级电压检测，经R505、R511对供电电压分压取样，当其电压低于1V时，保护起作用。因此此脚也同时用作待机控制。
电源部分原理在IC资料中TDA16846部分已做了详细介绍，这里只简单概括。
二 MT2928信号流程
从天线接收到的射频信号进入一体化高频头调谐器（内含高频与中放电路），高频调谐器受MCU N801的指令（SDA,SCL,SW1,SW2,SW3）控制，其中SDA,SCL两根线负责频段、搜台调谐、信号微调，SW1、SW2、SW3负责制式切换。经高频头及中放解调后输出2Vp-p的视频信号和1Vp-p的音频信号，视频信号经V101、V103两级射随放大后，R111、R112电阻分压成幅度为0.7Vp-p的视频信号送到DPTV-MV进行数字解码、变频处理,AV接口的视频输入信号经匹配电阻后也直接送到DPTV-MV。在 DPTV-MV内进行视频开关选择输入的信号、模数转换、数字解码、图像缩放、动态图像画质增强处理（亮度动态瞬时改善、动态色度瞬时改善、动态扫描速度调制、动态黑电平扩展、动态自适应平滑滤波、动态白电平限制、动态肤色校正处理等）、OSD叠加、数模转换，最后输出0.7Vp-p的RGB信号进入 RGB处理IC N601(KA2500)（5）（8）（10）脚，经过内部的电路对RGB进行对比度、亮度、白平衡调整。由行包（8）脚和R313、C330、 R330、C315、R320、R610、VD605、R608、C610、R609组成的ABL控制信号送到KA2500的（12）脚，实现对输出的 RGB信号亮度、对比度自动调整，避免高亮度的图像内容使CRT的束流过大、图像发糊，高压下降太多而使行场幅度不稳定。从KA2500(19)脚输入的是行场逆程的消隐脉冲和开机/转台消隐脉冲（由MCU组件的（1）脚输出），如果该脚一直处于低电平则内部的RGB通道均处于消隐状态，RGB输出的电压下降为0.68V左右，没有正常的光栅显示，（18）脚时箝位脉冲的输入端，没有该脉冲输入到（18）脚（由解码板X102 A10端输出箝位脉冲）也会没有光栅显示。从KA2500(21)(24)(26)输出的RGB基色信号经V601、V602、V603三个射随放大器提高电流驱动能力后，送到CRT三基色视放IC TDA6111Q放大，驱动CRT的RGB三个阴极，在行场偏转的磁场作用下，形成图像。RGB基色信号从TDA6111Q的（3）脚反相输入端输入，该脚的直流电压升高，（8）脚的直流电位将变低，图像将越亮，而三个视放IC的（1）脚经R430、R431组成的分压器得到一个固定的直流电压3.9V加到其同相输入端作为偏置电压，该电压值的大小将决定图像的亮暗程度，IC的（7）脚是信号的高频瞬态输出，经560P的电容耦合送到CRT的阴极，该脚没有信号输出将会使彩色出现轻微的拖尾或亮度信号的高频分量丢失，使图像较为模糊，（9）脚是输出的反馈信号经电阻R406(51K)反馈回（3）脚，决定放大IC的电压增益和稳定IC输出的直流工作点电压，R406开路将导致TDA6111Q不工作，造成缺色。 [Page]
从高频头输出的1Vp-p音频信号经V102射随器电流放大输出（提高输出驱动带载能力后），送到音频选择IC NA01(HEF4052BT)的（1）（12）脚，作为TV伴音的L/R信号，与AV1、AV2、YcbCr的L/R伴音信号进行选择，MCU组件 X103的B2、B3引脚输出的组合逻辑电平控制NA01的（9）（10）脚，选择后的L/R音频信号从NA01(3)(13)输出，一路经VA02、 VA03射随器放大后作为AV端子的音频输出，另一路经插座XV02送到音效处理板。音效处理板的NB01(BA3884S)IC负责对伴音信号进行 BBE处理，提升伴音信号的清晰度，使人声和高、低频更加逼真，NB01（8）脚是BBE功能的开/关控制脚，受MCU组件B12引脚输出的高低电平控制。NB02(M62420SP)IC负责对伴音信号进行音调处理，控制伴音的低音、高音、平衡、音量和虚拟环绕声，受I2C总线的数据控制。音频信号是先送NB01 BBE处理再送到NB02进行音调处理的，最后由插座XV02送到功放IC AN7582Z进行功率放大后推动左右喇叭发音，带有重低音炮的机型，音效处理板还增加由LA7555构成的有源低通滤波器，从L+R伴音信号中提取重低音成份，送到三通道伴音功放IC AN7583Z,推动低音炮（AN7582只有两个伴音放大通道不能代替AN7583）。AN7582(8)脚是功放静音脚，高电平时实现静音控制，受 VV01的关机静音和MCU的B32脚控制。
三 MT2928行场扫描
N701：KB2511B 是数字偏转处理（DDP）芯片，是一枚I2C总线控制的行场处理芯片，具有15K至150KHZ的行同步频率范围，以及50至165HZ场同步频率范围，具备了很强的几何较正功能。内部含有行、场频锁相环振荡器，其行自由振荡频率决定于KB2511B（5）（6）脚外接的R703、C702的值，场自由振荡频率决定于外围所接的C710、C720，根据DPTV解码板送来的行、场同步信号，对KB2511B内部的行压控振荡器和场振荡器进行锁相同步，在 I2C总线的控制下可对图像几何形状进行调整，包括场幅、场线性、场中心、场S校正、东西枕校、梯形校正、弓形校正、平行四边形校正、动态聚焦调整等。该芯片还有X-射线保护功能，当（25）脚输入的电压高于8V时，则X射线保护起作用，行输出停止，该机的X射线未采用（25）脚，将（25）脚接地，如果（25）脚没有接地悬空，将不会有行驱动脉冲从（26）脚输出，行停振。该机的X射线保护另由一块保护小板控制，保护时，切断V502对光耦N502的开 /关机控制，使整机处于待机状态，但MCU,POW脚仍维持开机的高电平信号。
DPTV解码板X101的B9、B10引脚输出变频后的行场同步脉冲信号，经R701、R702送到N701（KB2511B）（1）（2）脚，经内部的同步信号输入选择器，同步信号处理器处理后，行同步信号送到行相位频率比较器与（5）（6）脚外接的行振荡RC阻容元件产生的行振荡锯齿波信号进行相位比较，得到误差信号由（7）脚外接的双时间常数滤波器R704、C704、C703滤波后，得到脉动的直流电压去控制内部的行压控振荡器，使其产生的行振荡信号与输入的行同步信号在相位、频率保持一致（即锁相环控制），（8）脚外接的电容C705（1uF/63V）是行中心位置滤波电容，C705开路行中心位置将会有明显的偏移。行压控振荡器产生的输出信号还与（12）脚输入的行逆程脉冲进行相位比较。在（4）脚外接的滤波电容C701滤波去控制移相器。使其输出行驱动信号与行偏转电流保持稳定的相位关系，最后行驱动脉冲从（26）脚输出，（26）脚必须外接R714上拉电阻才可正常工作。行驱动脉冲经 R711推动V301行激励管的G极，T301反相激励后，次级加在行管V302 be极之间，使行管工作在导通、截止的开关状态，产生行偏转电流和逆程脉冲，（13）脚是行基准电压的滤波端，为内部的行扫描电路提供稳定的基准参考电压。[Page]
场同步信号也经KB2511B内部的同步信号输入选择、同步信号处理送到场锯齿波发生器同步其产生的场扫描锯齿波，场锯齿波发生器（22）脚外接 C710、C720产生场锯齿波电压，（20）脚外接C709是场AGC滤波电容，用于自动稳定场锯齿波的幅度，同时由（18）脚输入ABL控制电压对场幅进行高压补偿，使场幅在图像亮暗变化时保持稳定，最后场驱动信号从（23）脚输出，送到场功放IC N350去驱动场偏转线圈。KB2511B（21）脚是场基准参考电压输出，经R350、R351组成的分压器送到场功放N350(LA7846N)的（5）脚作为场功放内部放大器的同相偏置基准电压，该电压值的大小决定场中心的起始位置（场中心位置的调整是改变（23）脚输出的直流电压值来调整的）。场功放电路采用的OCL放大电路，其功放输出端（3）脚的直流电压（中点电压）为0V左右，没有常用的OTL电路中输出端所必须接的隔直流耦合电容，因此 OCL放大器必须采用正负电源供电，以确保功放的输出端基本上为0V，其正电源送到N350(7)脚，负电源送到（2）脚。如果发现场功放（3）脚有超过＋/－1V的直流电压输出，光栅类似散焦状态，不可以长时间地通电检查或者应断开场偏转线圈再检修，否则将会造成显像管的颈部被高压击穿而切颈报废，这种故障通常是场功放IC损坏，或者（5）（6）脚的直流电压偏移过多和正负电源有一路没有送到场功放，该功放电路负反馈电路只有一枚电阻R354担负，R354开路将会引起水平亮线故障。
- CPU板
1. 简介

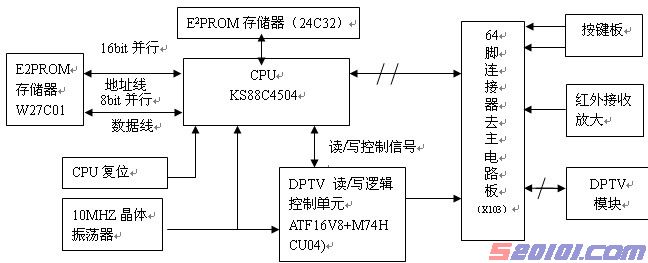

微处理器是以三星公司SAM8TRC系列的RS88C4504为中心组成其方框图如下：
其中W27C010为128KX8bits电可擦除只读存储器E2PROM, 它主要存储彩电电视机的控制程序，与CPU的主要存储方式是16bit并行地址线和8bit并行数据线，另一个电可擦除可改写只读存储器24C32的存储量为32KB，主要存储频道控制数据，图像、声音模拟量控制数据以及其他工作状态存储数据，它与CPU之间的存储方式为普通I2C总线方式。N804 ATF16V8和M74HC04为供泰鼎DPTV变频处理模块的读写逻辑控制单元，它可以把CPU输出的读/写控制信号变为8bit双线控制信号，满足时序配合要求，所有的控制信号均通过64脚的引脚与主板相连接。
KS88C40504是三星公司SAM87RC系列8bit单片CMOS型微处理器内部集成了尽可能多的外围元件及各种不同掩膜的可编程只读存储器（ROM），具有多个外挂接口，以便访问外接存储器和其他外围集成电路，复杂的中断结构可分辨高达8个中断电平，由于内部寄存储文件被压缩，芯片上寻址的寄存器空间高达1040字节，灵活又复杂的外接接口可用来访问高达64字节的程序和数据存储量。
KS88C4504主要包括以下功能接口：
- 有5个8bit普通输入/输出端口（即P1.0～P1.7到P4.0～P4.7）。
- 一个2bit普通输入/输出端口（即P5.0～P5.1）。
- 两个同一计时间隔的8bit计时器（即计时器A和B及计时器C和D）。
- 一个全双工的具有同一同步远行模式的书行数据端口（即串行端口）。
- 4个嵌入式片选引脚（CS0～CS3）或标准输入/输出端口。
- 两个带有相应输出脚的可编程8bit PWM模块。
- 具有4个可选输入端口的A/D变换器。
KC88C450微处理器的其他特点还有：
- 存储器：有1040字节的内接寄存量和4KB的内接程序存储器。
- 外挂接口：64KB的外接数据存储器，64KB的外接程序存储器，60KB外接程序存储器和4KB内部程序存储器。
- 可选的输入/输出（SIO）：主要有8bit的发送/接收模式；8bit接收模式；LSB首先传送或MSB首先传送可选；内接或外接时钟模式。[Page]
- 脉冲宽度调制（PWM）：有4 个输出通道：PWMO PWM1,TCPWM TOPWM。
- 有电压电平检测器功能：为的是防止CPU在一个不稳定电源电平上错误工作，为此必须加入电压电平检测电路。
KS88C4504引脚MT/S彩电中的定义
引出脚 |
符号 |
功能说明 |
引出脚 |
符号 |
功能说明 |
|
PM# |
外接存储器选择输入 |
|
LED |
发光二极管控制信号（待机指示） |
| 2 |
DM# |
外接存储器选择输入 |
29 |
SYNZ |
视频同步信号输入 |
| 3 |
RD# |
数据读出控制 |
30 |
BBE |
BBE开关 |
| 4 |
WR# |
数据写入控制 |
31 |
INT |
中断输入/输出信号 |
| 5 |
VLD |
电压电平检测 |
32 |
REMOTE |
遥控输入信号 |
| 6 |
P5.1 |
复位输出信号 |
33～35 |
SW3～SW1 |
伴音制式选择 |
| 7 |
P5.0/WAIT |
等待信号 |
36，37 |
AV1,AV2 |
TV/AV开关控制信号，38～40脚未用 |
| 8 |
CS3#/P4.7 |
未用 |
41 |
POWER |
开关电源待机状态控制信号 |
| 9～11 |
CCS0～CCS2 |
片选信号，去GAL16VV8D(11)～(13)脚 |
42 |
BLANK |
转台屏幕消隐控制信号 |
| 12 |
VDD1 |
+5.0电源电压 |
43 |
MUTE |
静音控制信号 |
| 13 |
VSS1 |
接地 |
44 |
SW |
S机型用于IC TEA5114A(VGA信号与解码板输出的RGB三基色信号的选择切换) |
| 14 |
XOUT |
晶体振荡器输出信号 |
45 |
TOGGLE |
GAL触发信号 |
| 15 |
XIN |
晶体振荡器输入信号 |
46，47 |
KEYA,B |
按键板控制信号输入 |
| 16 |
EA |
接+5.0电源电压 |
48 |
POS |
E2PROM控制信号（写保护控制） |
| 17 |
P4.3 |
未用 |
49 |
M-AFT |
AFT输入信号，在选台期间，AFT关断 |
| 18 |
P4.2 |
未用 |
50，53 |
VDD2 |
+5.0V电源电压输入 |
| 19 |
RESET |
复位信号 |
51 |
SDAE |
串行数据信号有效位，接E2PROM数据口 |
| 20 |
P4.1 |
未用 |
52 |
VSS2 |
接地 |
| 21 |
S-IDENT |
S端子识别信号输入 |
54 |
SCLE |
串行时钟信号有效位，接E2PROM时钟口 |
| 22 |
HSIZE |
光栅水平幅度控制信号 |
55，56 |
SDA,SCL |
I2C总线数据信号线、时钟信号线 |
| 23 |
VOL |
音量控制 |
57～64 |
D0～D7 |
8位并行数据信号线，去W27C010存储器 |
| 24～26，28，38，40 |
NC |
未用 |
65～80 |
A0～A15 |
16位并行地址信号线，去W27C010存储器 |
2．128KX8bit电可擦除可编程只读存储器（EPROM）W27C010
W27C010是高速、低功耗电可擦除可编程只读存储器，采用单电源5.0V直流供电，存储容量为131072×8bit，主要存储系统的程序。

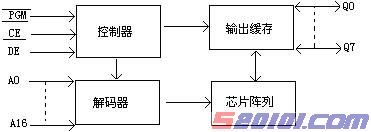

W27C010的电内部功能框图如下：
W27C010的主要特点有：
- 读出状态工作电流典型值30mA。
- 电可擦/可编程工作电流典型值为1 mA。
- 电可擦除电压+14.0V/可编程工作电压为+12.0V。
- 输入/输出端口直接兼容TTL/CMOS电路。
- 具有三态输出：开路、短路、高阻。
W27C010各引脚说明
引出脚 |
符号 |
功能说明 |
| 12～2，23，25～29 |
A0～A16 |
寻址输入 |
| 13～15，17～21 |
Q0～Q7 |
数据输入/输出 |
| 22 |
CE |
片选有效 |
| 24 |
OE |
输出有效 |
| 31 |
PGM |
程序有效 |
| 1 |
VPP |
编程/擦除电源电压 |
| 32 |
VCC |
电源电压 |
| 16 |
GND |
接地 |
| 30 |
NC |
未接（空脚） |
3．ATF16V8B高性能E2CMOS PLD通用阵列逻辑
ATF16V8B主要用来完成视频及扫描信号处理模块DPTV的读/写控制功能，采用先进的CMOS制造工艺，最高工作频率250M，最大延迟扩张3.5ns从时钟信号输入到数据输出最大时间3.0nS，所有引出脚都能有效上拉。
ATF16V8B的主要特点：
- 电可擦除单元工艺：可重新配置逻辑，可重新对单元进行编程，有20年的数据保存期。
- 高输入逻辑宏单元（OLMC），对于复杂的逻辑设计有最大灵活性，逻辑输出极性可编程，可以模拟20个引出脚的具有全部函数/融合图/参数兼容的可编程阵列逻辑（PAL）集成电路。
- 集成电路另页加载和电源接通使所有寄存器复位，有100％的功能检测能力。
ATF16V8B
引出脚 |
符号 |
功能说明 |
| 1 |
CLK |
CAL时钟信号，由10MHZ晶振经M74HCV04放大百米 |
| 2 |
IN1 |
片选信号CCSO，来自CPU 脚 |
| 3 |
IN2 |
片选信号CCS1，来自CPU⑩脚 |
| 4 |
IN3 |
片选信号CCS2，来自CPU⑨脚 |
| 5 |
IN4 |
PM信号，外接存储器选择输入信号，自CPU（1）脚 |
| 6 |
IN5 |
WR信号，来自CPU④脚，存储器读/写输入信号 |
| 8 |
IN7 |
DM信号，来自CPU②脚，外接存储器选择输入信号 |
| 9 |
IN8 |
触发信号，来自CPU(45)脚 |
| 10、11 |
GND |
接地 |
| 12 |
08 |
WR、DVM，读/写指令信号，去主板插座X103 A21脚 |
| 14 |
06 |
主板插座X103 A22脚ALE |
| 15 |
05 |
CPU选择的DPTV2作模式：低电平I2C总线 |
| 16 |
04 |
RAM1信号，去存储器W27010的（22）脚。 |
| 17 |
03 |
WAIT(等待)信号，去CPU⑦脚控制信号 |
| 20 |
VCC |
电源+5.0V |
| 其余 |
NC |
未接⑦ 脚 |
4．I2C总线与频道及图像，伴音数据信息存储器AT24C32
AT24C32是非挥发性电可改写，可擦除只读存储器，它外挂在CPU的外围，通过常规的I2C总线与CPU（KS88C4504）和其他相关集成电路通信，它能接收、存储、改写、擦除由CPU微理器和具有I2C总线控制功能集成电路产生的各种数据信号，并通过不同的地址码寄存在存储器的不同区域，可以随时调用、改写，AT24C32存储器既可以作发送器（主控），又可以作接收器AT24C32的存储容量为32KB,主要存储数据信息有：
- 电视频道信息：在频率合成式电子调谐器（高频头）中主要是本振频率固定分频比和可变分频比。
- 图像、伴音调整信息：如对比度、亮度、色饱和度、音量、高音、低音、左右声道平衡等。
- 彩色电视机工作状态信息：例如AV/TV/Y-C/RGB等显示状态待机/开机状态。
- 光栅的几何失真校正信息。
- 电视制式信息，时钟信息。
AT24C32存储器引出脚功能
| 引出脚 |
符号 |
功能 |
| 1 |
A0 |
|
| 2 |
A1 |
|
| 3 |
A2 |
|
| 4 |
VSS |
电源地线 |
| 5 |
SDAE |
I2C总线串行数据线，输入/输出 |
| 6 |
SCLE |
I2C总线串行时钟线 |
| 7 |
WP |
写入保护 |
| 8 |
VCC |
+5.0V电源 |
