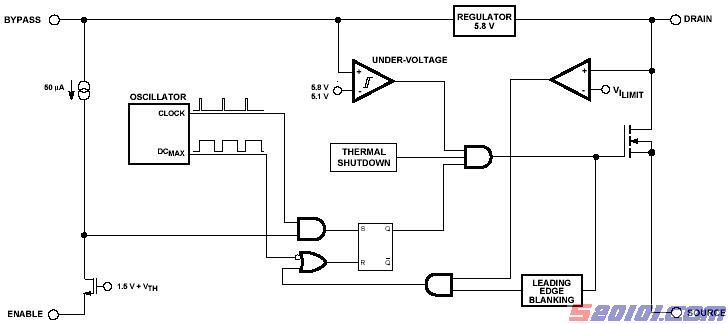

1.内部框图与外部框图
英文注释：OSCILLATOR振荡器，THERMAL SHUTDOWN热保护,UNDER-VOLTAGE欠压保护，REGULATOR稳压器，LEADING EDGE BLANKING消峰抑制电路，
引脚功能：（1）BYPASS（BP）旁路脚:内部5.8V稳压器通过对该脚外接旁路电容进行充放电，实现对IC的低功耗控制；（4）ENABLE(EN)驱动脚：该脚电压的大小可对IC进行稳压控制，此脚电压升高，则（5）脚输出的脉冲占空比增加，变压器次级整流后的电压也升高；（5）DRAIN(D)漏极脚：
该脚内部接的是场效应管的D极，提供内部电流用于启动和稳定状态下的工作；（2）（3）（6）（7）（8）SOURCE源极脚：该脚内部接的是场效应管的S极。

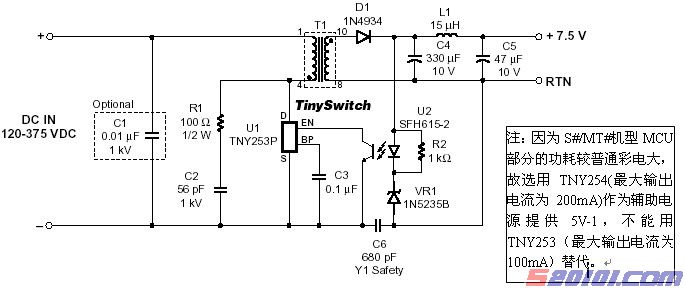

2．应用电路(以TNY253P)
