上接TDA16846集成电路资料和原理及工作参数上篇（图）
PIN3: 过零检测与调整输入 /PIN4: 软启动与调整电容
如图7所示，IC内部有一个Error Amplifier误差放大器，由开关变压器次级绕组感应到的开关脉冲经过R31与R32分压后，送到IC(3)脚，即误差放大器的负端。当输出电压较高时，如（3）脚的脉冲电压大于5V，误差放大器将输出低电平，二极管导通，经过C4平滑后，参考电压Vreg变低，此参考电压通过控制电压缓冲器BCV使控制电压也变小，因此输出电压将自动调低；反之输出电压较低时，如其脉冲低于5V，误差放大器将输出高电平，二极管截止，由于电容C4的存在，5V对参考电压Vreg充电，参考电压升高，控制电压也升高，因此输出电压将自动调高，可见该脚有一定的稳压控制作用。图8显示了调整的整个过程。IC(3)脚外接电容C3除了对过零信号延迟外，还起对开关管截止后产生的尖峰脉冲进行平滑的作用。
PIN4为软启动控制端，其外接电容C4为软启动电容。如图7所示，刚开机时，内部5V电源对该脚的外接电容C4充电，参考电压Vreg缓慢上升，经控制电压缓冲器BCV使控制电压也缓慢上升，因此开关管的导通期将缓慢增加，逐渐展宽，使整机各点处于低压小电流的工作状态，从而保护开机瞬间各元器件不被浪涌电流和高感应电动势损坏。IC(13)开关脉冲输出端脉冲大体如下图所示。
PIN7：同步输入
图9为固定频率和同步电路，当IC(7)脚为低电位时，OP1负端输入小于正端输入，OP1输出高电位，此高电位通过电阻、二极管以接近1mA的电流对该脚外接电容C7快速充电，当充电到其电压大于OP1的正端输入时，OP1输出低电位，二极管截止，C7开始通过电阻R7放电，放电到其电压小于OP1正端输入时，OP1又输出高电位………，如此OP1输出的是固定的正负脉冲，此脉冲通过或门G1,与门G2接到导通时间触发器的S端，从而控制了IC开关脉冲的输出（见图1的IC内部方框图），开关频率f≈1.18/R7*C7。
当该脚悬空或接固定电压时，以上的固定和同步电路不起作用，IC将工作于自由频率调整模式。IC还可将该脚外接光耦，被外部电路产生的矩形脉冲控制，从而工作于外同步方式。电路如图10所示。
应用电路：
PIN5: 光耦输入
如图11的应用电路所示，热地部分的误差放大器对电源电压进行取样，并通过光耦将其微量的电压变化传到该脚，完成稳压控制作用。例如当某种原因使得开关变压器次级电压增加时，D14输出的电压100V上升，通过电阻R65,R60,电位器P60分压后加到取样调整IC－N1的R端（N1的R端电压控制了N1的K端电压的大小，类似三极管b极对ce极的控制），VR升高，VK降低，光耦初级发光二极管负端电压也降低，而二极管的正端接的是开关变压器次级D43整流输出的8.5V电压V3，此电压也是上升的，所以光耦内部二极管正向压降加大，发光量增加，光耦次级光敏三极管电阻变小，TDA18846（5）光耦输入脚电压降低，通过内部的控制电压缓冲器BCV使得控制电压也降低（如图12所示），从而开关管的导通期减少，开关变压器次级整流后电压降低，完成稳压控制过程。在图12中控制电压缓冲器BCV有两个正相输入端，一端接的是光耦输入脚，另一端接的是PIN3: 过零检测与调整输入 脚和PIN4: 软启动与调整电容脚共同作用后的参考电压Vreg，两者电压较高的一端被阻隔，控制电压缓冲器BCV将跟随电压较低的一端形成控制电压，因此TDA16846存在两条负反馈稳压支路，而电压较低者优先的“双保险”局面。在图11的[Page]
PIN3: 过零检测与调整输入 /PIN4: 软启动与调整电容
如图7所示，IC内部有一个Error Amplifier误差放大器，由开关变压器次级绕组感应到的开关脉冲经过R31与R32分压后，送到IC(3)脚，即误差放大器的负端。当输出电压较高时，如（3）脚的脉冲电压大于5V，误差放大器将输出低电平，二极管导通，经过C4平滑后，参考电压Vreg变低，此参考电压通过控制电压缓冲器BCV使控制电压也变小，因此输出电压将自动调低；反之输出电压较低时，如其脉冲低于5V，误差放大器将输出高电平，二极管截止，由于电容C4的存在，5V对参考电压Vreg充电，参考电压升高，控制电压也升高，因此输出电压将自动调高，可见该脚有一定的稳压控制作用。图8显示了调整的整个过程。IC(3)脚外接电容C3除了对过零信号延迟外，还起对开关管截止后产生的尖峰脉冲进行平滑的作用。
PIN4为软启动控制端，其外接电容C4为软启动电容。如图7所示，刚开机时，内部5V电源对该脚的外接电容C4充电，参考电压Vreg缓慢上升，经控制电压缓冲器BCV使控制电压也缓慢上升，因此开关管的导通期将缓慢增加，逐渐展宽，使整机各点处于低压小电流的工作状态，从而保护开机瞬间各元器件不被浪涌电流和高感应电动势损坏。IC(13)开关脉冲输出端脉冲大体如下图所示。
PIN7：同步输入
图9为固定频率和同步电路，当IC(7)脚为低电位时，OP1负端输入小于正端输入，OP1输出高电位，此高电位通过电阻、二极管以接近1mA的电流对该脚外接电容C7快速充电，当充电到其电压大于OP1的正端输入时，OP1输出低电位，二极管截止，C7开始通过电阻R7放电，放电到其电压小于OP1正端输入时，OP1又输出高电位………，如此OP1输出的是固定的正负脉冲，此脉冲通过或门G1,与门G2接到导通时间触发器的S端，从而控制了IC开关脉冲的输出（见图1的IC内部方框图），开关频率f≈1.18/R7*C7。
当该脚悬空或接固定电压时，以上的固定和同步电路不起作用，IC将工作于自由频率调整模式。IC还可将该脚外接光耦，被外部电路产生的矩形脉冲控制，从而工作于外同步方式。电路如图10所示。
应用电路：
PIN5: 光耦输入
如图11的应用电路所示，热地部分的误差放大器对电源电压进行取样，并通过光耦将其微量的电压变化传到该脚，完成稳压控制作用。例如当某种原因使得开关变压器次级电压增加时，D14输出的电压100V上升，通过电阻R65,R60,电位器P60分压后加到取样调整IC－N1的R端（N1的R端电压控制了N1的K端电压的大小，类似三极管b极对ce极的控制），VR升高，VK降低，光耦初级发光二极管负端电压也降低，而二极管的正端接的是开关变压器次级D43整流输出的8.5V电压V3，此电压也是上升的，所以光耦内部二极管正向压降加大，发光量增加，光耦次级光敏三极管电阻变小，TDA18846（5）光耦输入脚电压降低，通过内部的控制电压缓冲器BCV使得控制电压也降低（如图12所示），从而开关管的导通期减少，开关变压器次级整流后电压降低，完成稳压控制过程。在图12中控制电压缓冲器BCV有两个正相输入端，一端接的是光耦输入脚，另一端接的是PIN3: 过零检测与调整输入 脚和PIN4: 软启动与调整电容脚共同作用后的参考电压Vreg，两者电压较高的一端被阻隔，控制电压缓冲器BCV将跟随电压较低的一端形成控制电压，因此TDA16846存在两条负反馈稳压支路，而电压较低者优先的“双保险”局面。在图11的[Page]
应用电路中光耦初级发光二极管对8.5v，100v两路取样，比单端电压固定，一端取样的稳压电路灵敏度高得多，通过调节电位器P60可将B+稳定在设计值内。
PIN6: 故障比较器2/PIN9:参考电压和电流/PIN10: 故障比较器1/ PIN8：空脚
当IC（9）参考电压和电流脚接电阻到地时，形成的电压和电流可激活故障比较器FC2，相当于故障比较器的使能端。

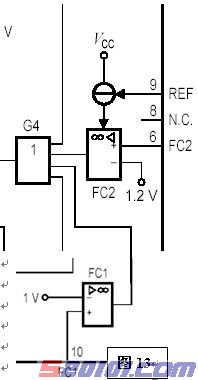

如图13所示，当IC(6) 故障比较器2脚输入的电压大于1.2V时，故障比较器FC2输出高电平到或门G4，经或门G4再输出高电平，接到错误触发器的输入S端（见图1内部方框图），再由错误触发器Q非端输出低电平到与门G3，最后与门G3输出低电平经输出驱动器给IC（13）脚，故开关管截止,起到过压保护作用。
同理当IC（10）故障比较器1脚输入的电压大于1V时，故障比较器FC1输出高电平到或门G4，………………, 故开关管截止，也起到过压保护作用。
MT和S机芯都不用这两个故障比较器进行保护，故都将它们接地，使故障比较器一直输出低电平给或门G4，因而对电路没影响。
TDA16846（8）脚为空脚。
