TCL L32F11彩电MT23L机芯不开机（图）

摘要：

故障现象：不开机 分析与检修：开机检测待机电压3.3V正常，没有PW-ON信号电压，说明MCU没有工作；检查其工作条件，总线电压、晶振、供电都正常，发现复位电压不正常只有1.9V，正常为3.1V；检查复位电路（由Q0

故障现象：不开机

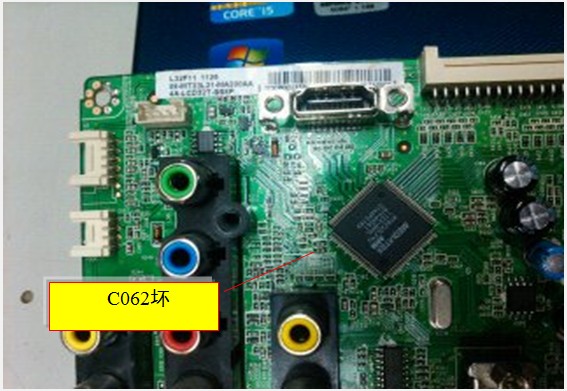

分析与检修：开机检测待机电压3.3V正常，没有PW-ON信号电压，说明MCU没有工作；检查其工作条件，总线电压、晶振、供电都正常，发现复位电压不正常只有1.9V，正常为3.1V；检查复位电路（由Q001、Q003部分电路组成）元件基本都正常，断开U001的37脚到复位电路上的R070，测到Q001的C极电压恢复正常3.3V；检查U001的37脚外接元件基本都正常，测量37脚对地阻值和好板的一样，怀疑电容C062漏电，代换后电压正常，开机观察一天没问题，此故障是由于C062漏电拉低复位电压造成的不开机。
