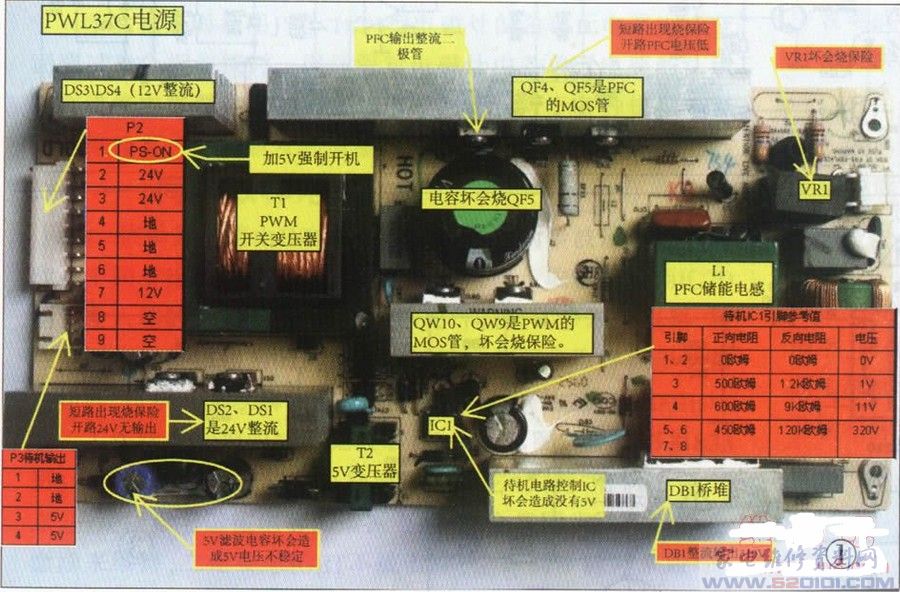

目前采用PWL37C电源的机型有：L32M61R、L32M71R、L37E77F、L37M61B、L37M61F、L37M61、L37M71F／MS89、L37M71、LCD37K73B、L32E77、L37E77、L40E77、L40E9FR、L40E9、L40M9FR、T40M9、L42E77、L42E9FR、L42E9、SL32M7A、L32E9V、L32M61B。PWL37C电源板实物标识图如图1所示。
【例l】故障现象：不开机，指示灯不亮。

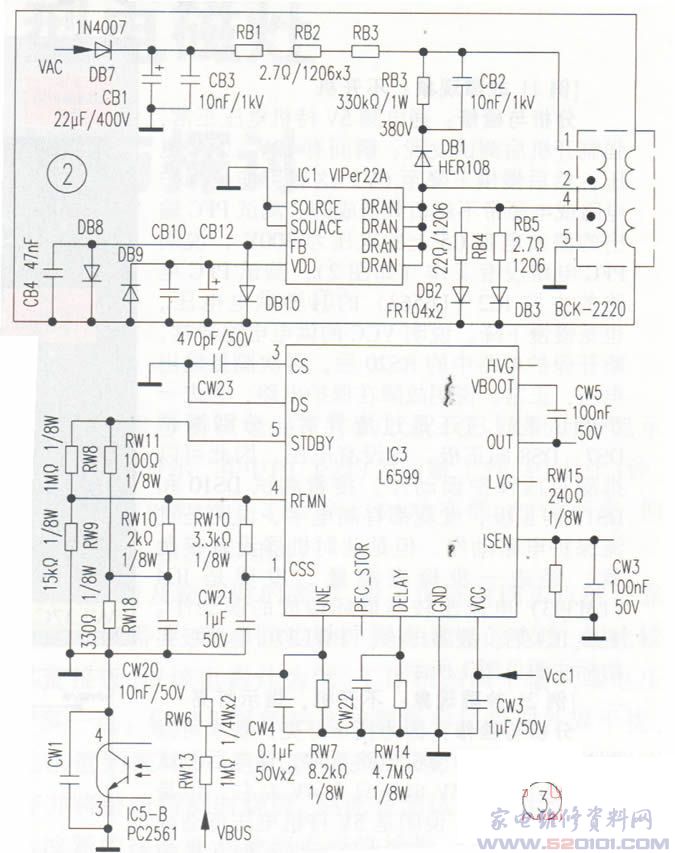

分析与检修：指示灯不亮，说明5V待机电路异常。通电测试，没有5V电压。于是首先测试待机电路Ic1的⑤、⑥、⑦、⑧脚没有电压(如图2)，而正常的机器应该有320V左右的电压，说明启动电路异常，检查启动电路上的电阻，发现RB1损坏，更换后故障排除。
【例2】故障现象：12V／24V无输出
分析与检修：开机测试，发现5V待机电压输出正常。于是断开保护电路中的RS20后强制开机测试，还是没有12V／24V输出，排除了保护电路的问题。测试给PFC电路的主控IC2供电的VCC2以及给测试PWM电路的主控IC3的供电VCCl也正常。接着测试PFC的输出电压在390V左右，也正常，可以判断问题在PWM电路。检查PWM电路的相关元件，测试QW9和QW10的电阻，没有发现异常。测试IC3的各个引脚(如图3)，发现IC3的⑦脚电压异常。⑦脚是PFC的电压检查输入脚，正常时候的电压大约在1．8V左右，而这台机器没有电压。测试⑦脚电阻没有异常，检测PFC电路中的取样电阻，发现RW13开路。更换后开机测试，故障排除。
【例3】故障现象：24V、12V无电压

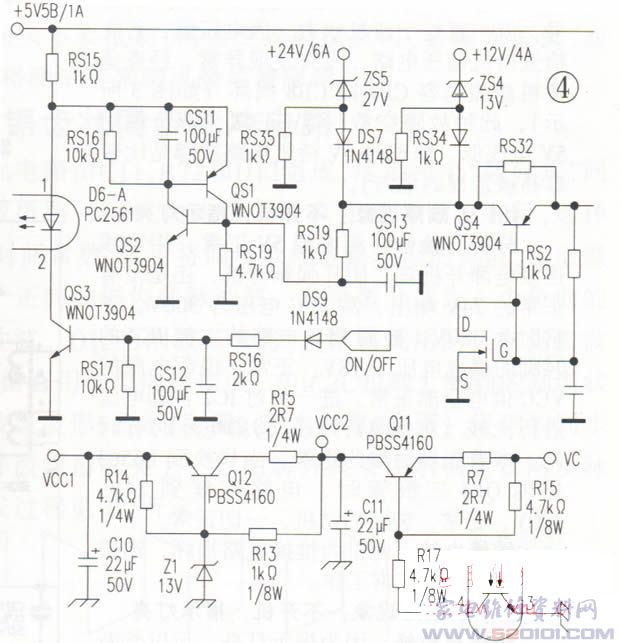

分析与检修：开机测试5V正常，于是强行开机加电测试，还是没有24V和12V电压。测试给PFC电路主控IC2供电的VCC2以及给PWM电路的主控IC3供电的VCC1都没有电压。说明问题可能在保护电路或是VCC的供电线路。于是先断开RS20后再次测试，还是没有电压，可以排除保护电路的问题。进一步测试VC电压有19V，说明T2变压器初级副绕组的输出整流部分正常。此时就把问题范围确定在开机电路上，测试Q11的e、b极电压一样，测试Q11电阻也没有异常。说明是光耦IC6控制异常(如图4)，检查光耦IC6电阻没有异常，再查光耦初级，发现RS15开路，只是没有电流流过光耦的初级，光耦的次级呈现高阻抗，Q11也就无法导通，依旧无法为PFC和PWM的主控IC提供工作电压，因此就没有12V和24V的电压输出。
