LCD MS18机芯是TCL针对国内低成本、大中屏幕液晶电视市场开发的产品，如果简单升级可以支持全球市场，与其他同等机芯相比，具有系统集成度高、成本较低、图像质量较高、颜色比较鲜艳、声音丰富等特点。它的主IC是采用MST公司生产的MST718BU，集成了全制式PAL/NTSC／SECAM制视频解码、3D梳状滤波，信号制式自动识别；集成了全制式NICAM／BTSC／A2／EIA-J伴音解码和数字音效处理；集成10bit模数转换，全面支持数字高清信号及VGA信号，格式自动识别；集成了HDMI输入接口及其伴音数模转换电路；集成了3D高性能去隔行处理，3D降噪、大小缩放，多种画质改善及MSTAR第三代色彩处理技术；集成了MCU和OSD；支待26英寸及以上尺寸屏幕，支持双10bit LVDS液晶屏，经简单升级可支持1920×1080p的高清屏等功能。
目前TCL公司采用此机芯的LCD彩电有：L19E72、L20E72、L26E64、LCD20B66、LCD27K73、LCD32K73、L26M61、L32E64等型号。
一、组件构成

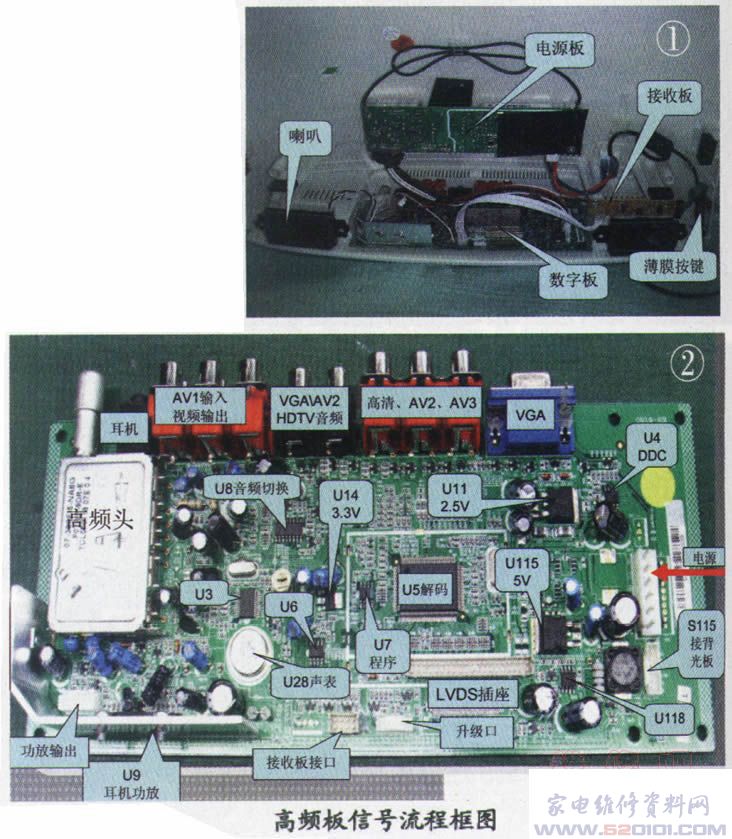

CD MS18机芯主要由高频板、数字板、电源板等组件板组成。其组件介绍见图1。
二、数字板简介

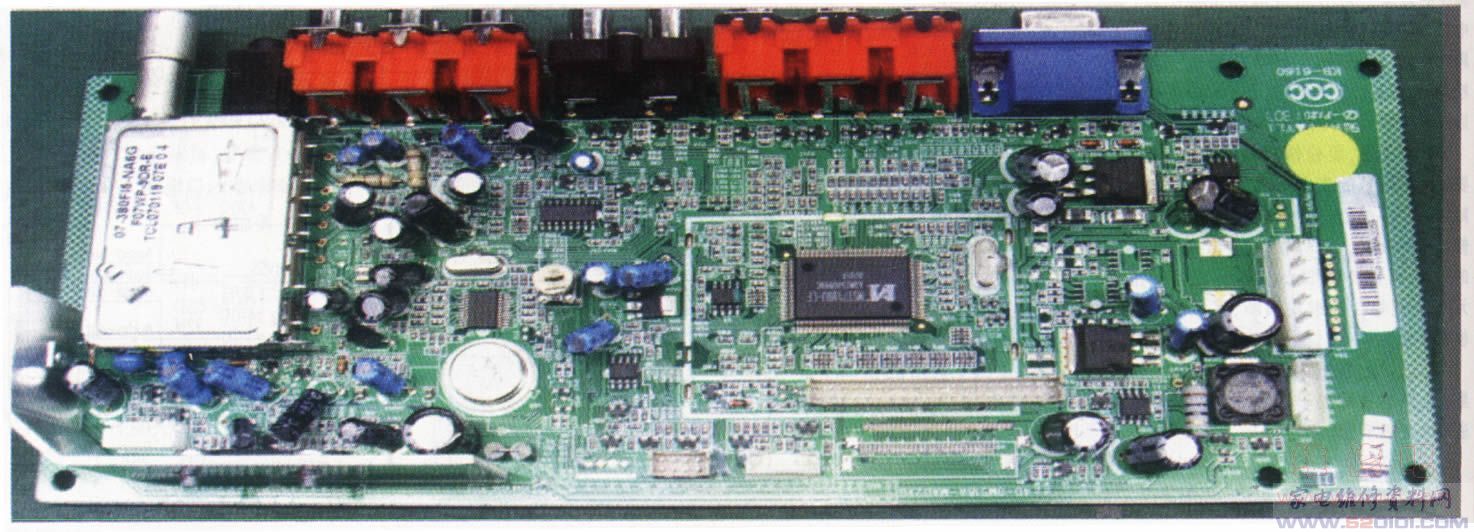

数字板电路主要由：数字视频解码、视频切换开关、液晶显示处理器、EEPROM存储器、帧存储器、伴音功放、静音控制器等组成。数字板实物图见图2。
它采用的集成电路分别为：U32；IRU3037(DC转DC控制器，5V电压输出)、U502：SP8K1(5V电压变换为33V电压输出)、U2A：SP8J3(12V电压输出)、U5：L7805CV(5V电压输出)、U8；AS1117-25B(输出2．5V电压)、U20；HEF4052(音频切换开关)、U105；BD388PS(音效处理器)、U100：MST718BU(数字视频解码、液晶显示处理器、微处理器)、U102：AT24C16(存储器)。U106；TDA1306(耳机功率放大器)、IC601；TDA9886(图像中频处理器)、U3；PS25LV020(Flash存储器，存储CPU程序)、U107；TA2008(伴音功率放大器)。

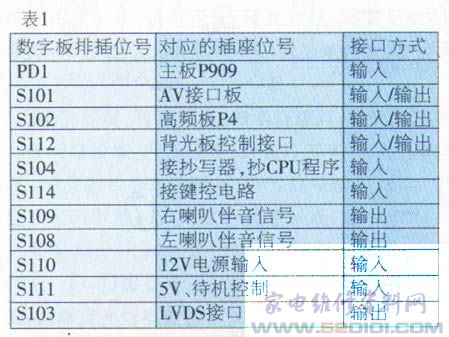

数字板各连接线插接口对应输入／输出情况见表1。
三、高频板信号流程介绍
高频板主要由高频头及TDA9886T中放处理器组成。它主要完成高频信号处理及信号选择，输出信号到数字板进行处理。输入的高频信号经高频调谐电路内部的高频放大、滤波、中放、检波、鉴频、预视放、AGC增益控制、AFT自动频率控制、PLL锁相环滤波等电路处理后，高频调谐器输出的图像中频信号由⑩脚输出，经R605、L601滤波后，输入到声表面滤波器Z601(K3953D)进行滤波处理。由Z601的，④、⑤脚输出图像中频信号进入到TDA9886的①、②脚进行图像中频处理。由高频头的⑩脚输出的图像中频信号另一路经C623耦合、D611、D610处理后进入到K9453D声表面滤波器，由Z611的④、⑤脚输出图像伴音中频信号进入到TDA9886的24、23脚进行伴音中频处理。
TDA9886是免调整多制式(PAL和NTSC)图像和声音中频信号PLL解调器。用于负极性调制器和FM处理器。它的工作电压是5V，受4MHz基准频率输入控制，受I2C总线控制，总线控制脚为11、12脚，15脚外接4MHz晶体振荡器。

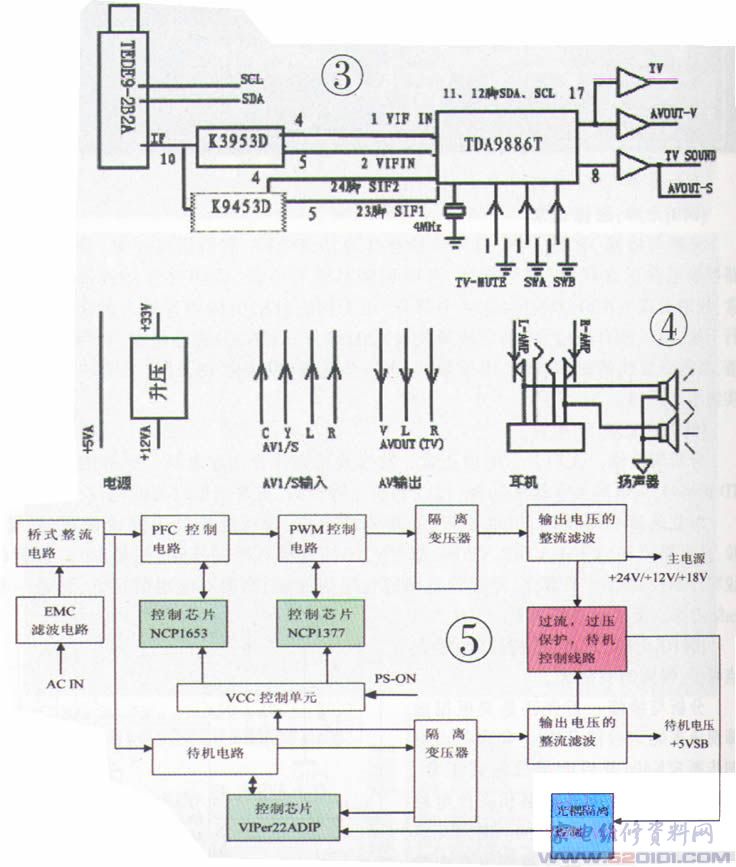

输入的图像、伴音中频信号经TDA9886处理后，由17脚输出图像视频信号到MST718BU；由⑧脚输出伴音信号到伴音功放电路。附高频板信号流程框图(如图3)、实物图(如图4)。
四、电源板信号流程介绍
MS18机芯的电源模块主要由ON37A的电源方案组成。ON37A电源电路是TCL研发中心自主研发的LCD彩电供电电源处理电路。该电路采用PFC控制芯片NCP1653、PWM控制芯片NCP1377组合，具有过压保护、过流保护、过热保护等功能。芯片的FollowBoost模式可在低端提高整个电路的使用效率，提升可靠稳定性，并且能消除某些负载点的噪音，使机器的件能更稳定。

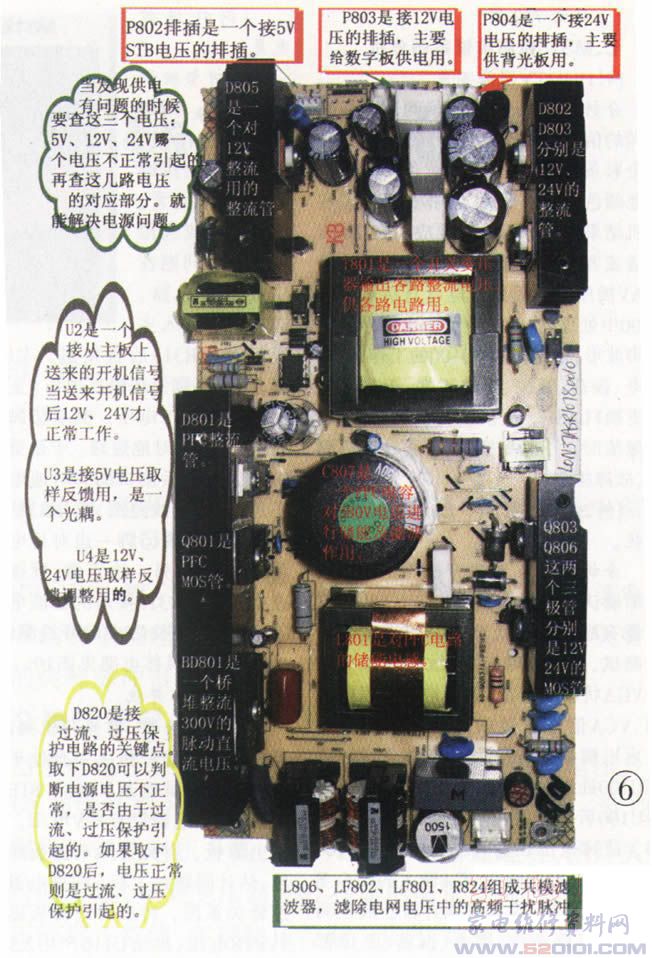

ON37A电源组成框图见图5、电源板实物图见图6。
五、电源板维修方法
1、无电压输出检修 无电压输出首先要判断P802的5V电压是否正常，若正常则可以判断待机部分电路正常。则查：12V、24V的电源是否正常。如果不正常则查12V、24V的公共部分。首先测L809处有没有380V的PFC电压。如果没有，则查PFCIC的供电是否正常，若VCC供电没有15V，则查15V的产生电路。最终发现是D816有问题引起的。
2．电压输出不稳定检修首先需要断开与主板连接的排插。再测5V、12V、24V电压，判断哪一路电压有问题。然后将D820拆掉，判断是否由电压引起的。如果不是，则查这些电路的光耦反馈电路。
3． 5V、12V、24电压都没有输出检修；一般都是由于待机有问题，故着重检查与待机有关的电路。
六、电路原理与检修
1．输入电路当接通电源开关后，AC220V/50Hz的交流市电，经过保险丝F801及RV801、C819、L806、LF802、LF801、R824等组成的共模滤波器，把供电电路引入的各种电磁干扰抑制掉，消除电网电压中的高频干扰脉冲。经BD1桥堆整流后，输出约300V的脉动直流，送各控制电路进行处理。
2．待机启动电路经过整流后的300V电压，其中一路通过D819、R832连接到变压器T803的初级绕阻，其中③脚连接到集成电路U4的⑤、⑥、⑦、⑧脚，由U4内部启动电路连接到U4的④脚VDD，使U4的源、漏极接通，从而使T803的初级绕组接通，感应次级绕组⑥脚输出+5V的待机电压。
3．待机控制电路 只有在待机电路正常工作的情况下，其他的各控制电路才能启动，之后，主变压器才进行工作，从而输出+24V、+12V的工作电源。
4．PFC电路 当VCC1有约+15V的电压连接到U6(NCP1653A)的⑧脚时，U6启动，进入工作状态，使U6的⑦脚输出脉冲控制信号到Q801的基极。
由脉冲信号控制Q801的导通和截止，使得L801不断进行储能，将整流后的电压提升到390V左右，经电容C807进行滤波，送到PWM电路。PFC电路的调节由U6的①、③、④脚完成。
5. PWM电路 当VCC2有约+15V的电压连接到U5(NCP1377)的⑥脚时，U5启动进入工作状态，使U5的⑤脚输出脉冲控制信号到Q805和Q802的基极。
由于Q803和Q806的关闭和断开，使经过PFC电路输出的电压连接到变压器的初级绕组，并且重复进行储能和释能的变换过程，从而感应次级绕组输出主板所需的工作电压+24和+12V。
6．稳压调节电路 稳压电路是由U5进行调节控制，输出的+24V电压通过R803连接到U1的①脚、②脚，由于光耦的作用，感应U1的③脚、④脚，由U1的④脚连接到U5的②脚，将反馈信号送到U5内部调节控制U5的⑤脚输出的脉宽信号，从而调节变压器T801输出稳定的工作电压。
7．过压保护电路 +24V和+12V输出电路分别经稳压二极管D804和D806连接后，合并为一路经D809、R856连接到Q812的基极。
8．过流保护电路 +12V输出电路中，由变压器次级绕组的13脚接到电阻R908、R902后到U7A的②脚。
当有过流现象发生时，U7A的①脚输出负电压，U7B的⑦脚输出的是负电压，连接到Q810的基极上，使Q810导通，Q810的发射极、集电极导通，由二极管D820连接到R842把该点的电位迅速拉低，使开机信号的高电平不起作用，相当于关机信号，使电源关闭，停止工作。数字板实物图见图7。
七、MS18机芯维修案例分析
【例1】HDTV图像不良。
分析与检修首先开机测试，切换不同的信号，发现只有在HDTV信号源的全彩条信号下，出现在黄色彩条中有其他颜色的横绂干扰。根据故障现象和试机结果初步分析，问题应出在HDTV通道或者是软件部分。由于HDTV信号是AV插座进入后通过电容直接耦合到U100中处理的，于是检测三个信号的输入脚波形，止常。检测U100的工作条件，供电、振荡、复位、总线正常，于是准备先更换FLASH，更换U103后开机测试，故障依旧。于是更换U100，再次开机测试，故障排除。
【例2】VGA图像不良，有绿色彩条干扰。

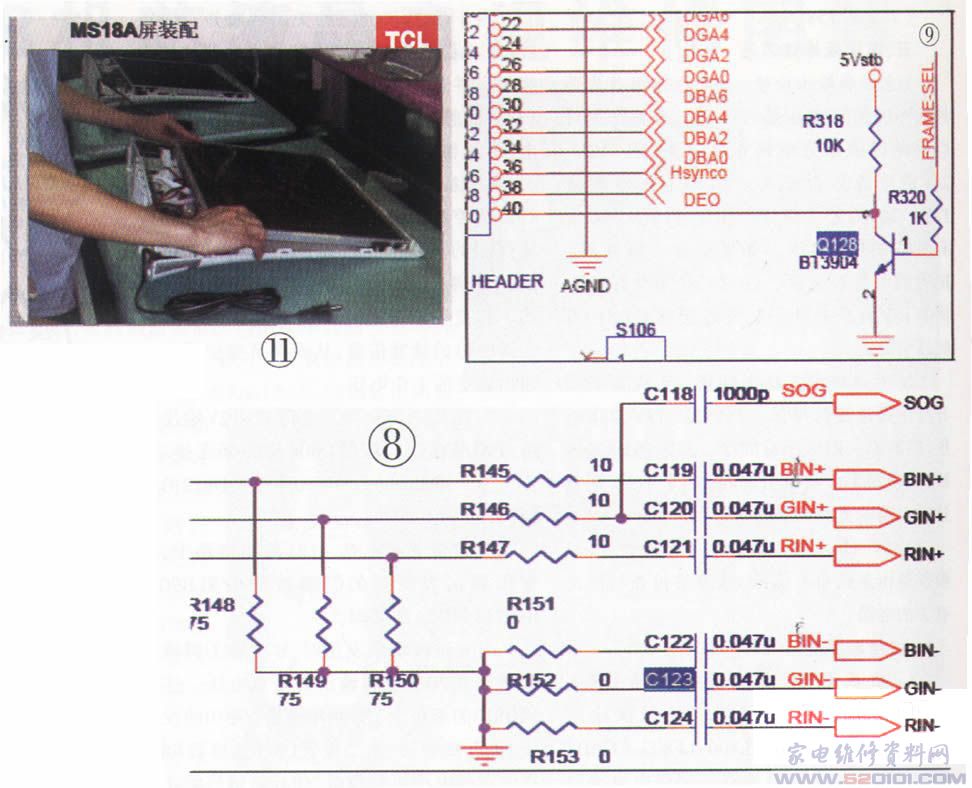

分析与检修首先开机测试，切换信源确认不良现象，发现在VGA状态下图像有绿色的条状干扰。切换其他信号测试，发现故障消失，故障现象只是在VGA状态下存在。根据信号流程图可知，VGA信号通过P100的VGA插座进入后以模拟差分信号直接耦合到解码器U100处理。其他信号正常，说明解码器U100后的公共信号通道是没有问题的，故障范围在输入耦合电路或U100本身。于是对比测量VGA输入的B、G、B信号对地电阻，没有发现异常。故检测U100的工作条件；供电、振荡、复位都正常。排除工作条件后，检测VGA的信号是否送到IC，因为是绿色干扰，于是检测G信号的输入脚12、13，发现13脚没有G信号的波形，12脚正常，因为VGA信号输入对地电阻测量对比没有问题，因此问题可能是耦合电路中的电容异常造成的，于是更换G信号负极性信号的输入耦合电容C123，通电测试13脚有波形。接通VGA信号测试，故障排除。具体电路图见图8。
【例3】开机无像。
分析与检修首先开机测试，发现指示灯闪烁后停止，和正常开机一样，但是没有图像。此时测量三个关键点的电压都正常，屏的供电电压12V正常。背光开关控制Q125的电压有5V、背光亮度控制Q126的电压0．8V也正常。三个关键电压正常后机器应该出现图像，但是没有，检测LVDS信号是否送到屏。用示波器可以看到正常的信号送到屏的接口，于是检修其控制信号。DH(0V)、DV(0V)、DE(2．1V)、DCLK(1．8V)四个电压都正常。因为是机架调试可以排除屏的问题。修理陷入困境，无从下手。再次分析线路图，发现给屏的信号比其他机器多出一个控制信号：FRAMR—SEL。咨询设计师后，指导此信号是控制选择使用50Hz还是60Hz的屏。检测发现控制该信号的Q128电压不对。机器正常时，Q128的电压是；b和e极电压是0V，c极电压是2．7V。而此机器三个极电压都是0V，检测发现Q128击穿短路。更换Q128后再次开机测试，故障排除。具体电路图见图9。
【例4】遥控失灵。
分析与检修开机测试，用遥控器没有作用，按前控板的按键测试，功能正常。根据信号流程图可以判定问题在遥控信号通路。

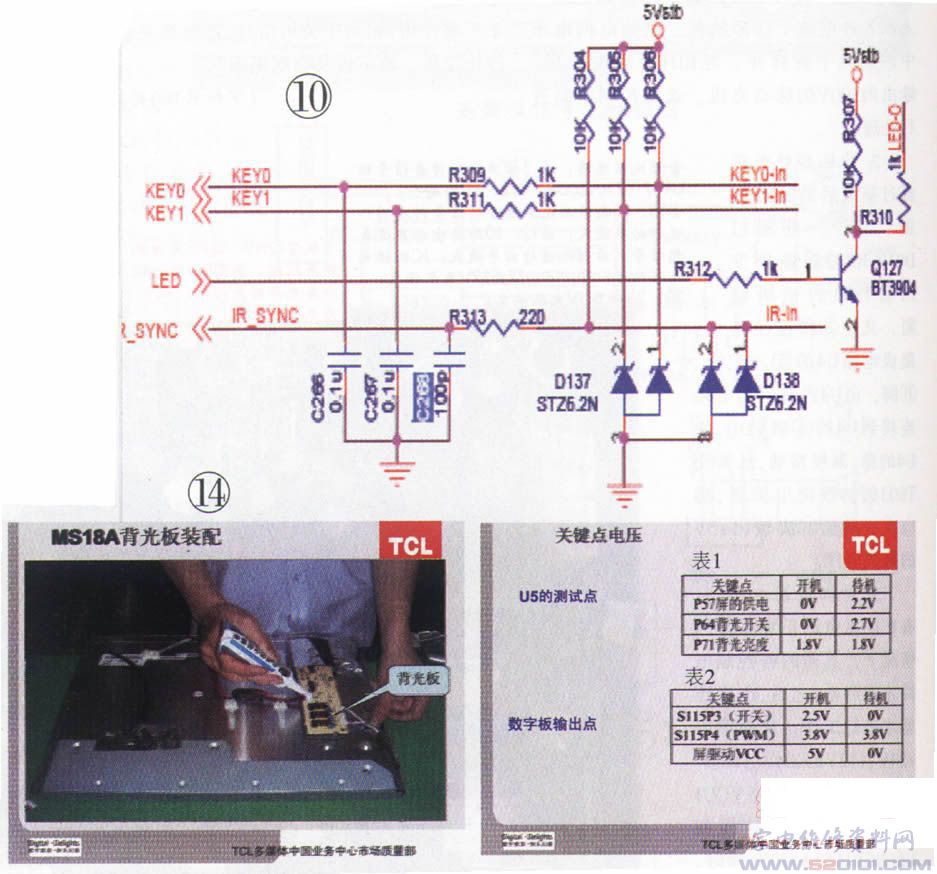

遥控信号进入主板后经过R313后直接进入U100的65脚。测量65脚发现没有电压。正常机器65脚有5V电压。测量65脚对地电阻，发现对地短路。于是更换U100，更换后测试65脚对地电阻还是短路。查线路图，断开R313在此测试，发现65脚一边对地电阻是0Ω。R313另一边正常，顺线路查找，发现R313接地的滤波电容C268短路。更换C268后开机测试，故障排除。具体电路见图10。
【例5】：不开机。

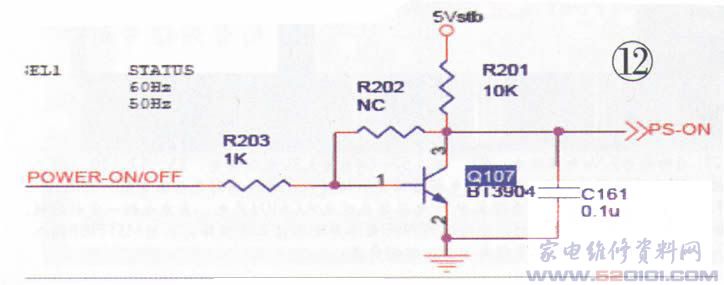

分析与检修首先开机测试，发现机器不能开机，一直处于待机状态。测试电源只有5V STB的电压，而主电源没有12V电压。更换电源板，首先排除电源板的问题，估计问题在主板。根据电源的逻辑关系图，待机时电源板提供5VSTB电压，供给U110产生2．5V、供给U112产生3.3V电压，这些电压提供给U100和U103、U102使机器处于待机状态。在收到开机信号时机器给电源板一个开机信号、电源板开始工作。因此问题可能出在：(1)没有收到开机信号。(2)收到信号后，没有发出开机指令。(3)发出的开机指令没有送到电源板。首先确保机器在待机状态，检测U100的供电、振荡、复位、总线都没有问题，检测总线之问有数据运行，说明机器已经开机工作。于是检测S111的③脚没有2．2V的有开机信号的电压。于是用遥控器测试，U100的65脚有电压波动，说明机器已收到信号。检测U100的60脚控制输出电压0V，正常。说明控制电路有问题，检修Q107，发现Q107短路，造成没有控制电压送到电源板。更换Q107后开机测试，故障排除。另外，60脚的待机电压是1V，开机电压是0V。具体电路请参见图；

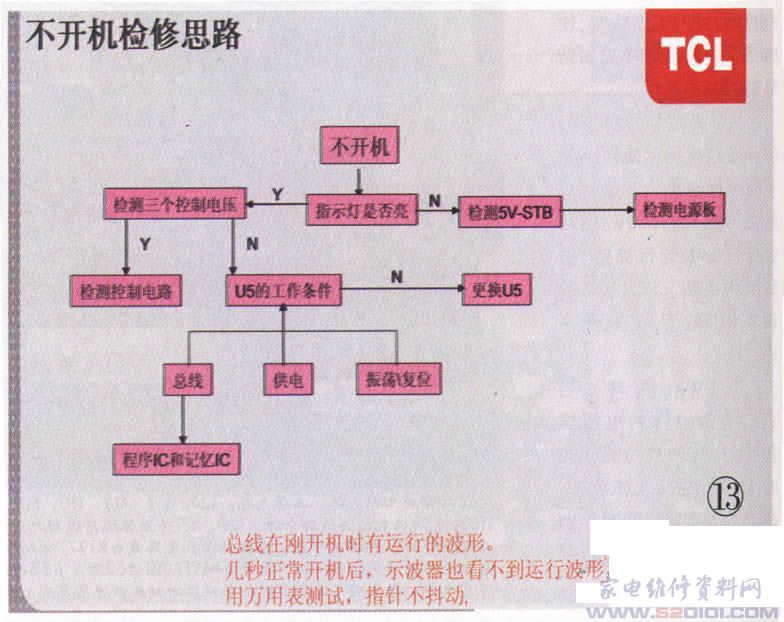

不开机检修流程图见图13，关键点电压见表2、表3。MS18A背光板装配图见图14。
