目前，电视节日越来越丰富多彩，而人们的生活却又日趋繁忙，现场直播和精彩时刻的错过常常成为人们的一种遗憾。因此将电视节目进行税频录制，逐渐成为人们追捧的新时尚。目前TCL彩电带有PVR功能的机型有：L32M61R、L32M71R、L37M61R、L37M71R、L40M1R、L4A2M61R、L42M71R、L26M71R等。其总体设计思路足将视频(DVBS)和音频(I／R)信号进行MPEEG2压缩，实现自由储存和播放，或者转换成为高清信号实现实时回放功能。
一、PVR板功能简介
PVR板主要实现电视节目的录制和回放功能，其完成方法如下；将主板上送来的CVBS+Audio(L、R)信号在时光再现打开的情况下保存在1GB缓存U19内，在录制开启时将电视节日录制在外接的USB接口存储设备内；同时该模块还完成将缓存内的电视节目在用户选择播放时通讨内部YPbPr信号输入到主板，也可以将外接存储设备中的视频、音频、图片内容进行播放(必须是所支持的格式)。
二、PVR板实物图(图1)
三、PVR板系统框图(图2)
四、数字板(见图3)
五、电源逻辑关系图(见图4)
六、PVR板信号流程图(见图5)
七、PVR板的维修
1．无法进入USB的维修思路(图6)
2．维修实例
【例1】故障现象：LCD37K73M61R时光再现无法打开。
分析与检修：首先测试，发现在USB状态下，USB的画面正常，而时光再现却尤法打开。根据PVR板的信号流程图，可以判断问题在时光再现模块。首先检测数字板是否将数字信号输入到U27进行模数转换。于是测试输入到U27的耦合电容C149处有正常的数字信号波形，但U27输出的数字信号波形不正常。问题出在U27上。丁是首先检测U27的工作条件，供电3.3V和1．8V的模拟和数字供电都正常、总线和复位电压部没有问题，测试晶振发现晶振只有直流电平，没有振荡波形，测试晶振的对地电阻也没有差异，代换U27后开机测试，故障依旧。于是决定代换晶振的外接元件，当代换R216后开机测试(见图7)，故障排除。测试发现R216开路。
【例2】故障现象：LCD37K73M61R液晶电视无法进入USB。
分析与检修：首先开机测试，发现无法进入USB板的界面。转换测试PVR功能也无法进入，说明USB板没有工作。正常工作时，数字板提供5V供电后USB板的主解码块U6和程序IC之间开始工作，这时会出现USB的界面。无法进入界而应该首先检测供电。于是根据USB板的电源逻辑关系检测供电，没有发现供电的异常。检测U6和程序IC之间的数据交换，发现数据波形不对。于是分别检测程序IC和U6的工作条件(见图8)，检测程序IC的供电和复位电压都没有问题后，再检测U6的工作条件，发现供电和复位正常外，总线不运行和晶振Y3没有波形，于是检测晶振Y3的对地电阻有无异常，将其代换后测试，晶振的波形恢复正常，总线也开始运行。这时接通信号测试，故障排除。
【例3】故障现象：LCD37K73M61R无法进入USB。
分析与检修：首先开机测试，发现无法进入USB的界面，测试时光再现也没有反应。根据信号流程图，可以初步判断USB板没有工作。于是首先检测USB板工作的基本条件；5V供电正常，遥控信号也正常，数字板和USB板连接的总线也正常工作。问题往于USB板根本没有工作，故检测USB板的电源逻辑关系，发现各路电压都正常，于是检测U6的供电总线、复位、振荡的工作，发现USB的总线没有工作起来。测试U6和程序IC U9之间的数据交换，也没有波形。因为U6的工作条件已经排除。所以检测IC的工作条件，也没有发现异常，本着先软件后硬件的维修思路，首先更换U9的程序，更换后开机测试，故障排除。
备注：正常开机后程序IC第24、25脚的电压是3．3V、①、48脚电压是0V。
【例4】故障现象：LCD37K73M61R液晶电视PVR不能刻录。
分析与检修：首先开机测试，按时光再现功能后，刻录的时钟小动。于是转换信号测试USB功能，发现USB功能可以正常工作。根据信号流程图，可以基本判断问题是在PVR模块。于是按PVR模块的信号流程检修。首先测试CVBS信号的输入后的模数功能，转换模数功能转换U27(TVP5147)的输出，测试发现有正常的数字信号输出，说明U27工作正常。这时检修数字信号的处理U16和外挂的四个DDR的工作状态。首先检测U16的工作条件，没有发现异常，检测四个外挂IC的工作条件，没有发现异常，测试U16的输出也没有发现异常。问题可能在U19的1GB内存条有异常。于是检测U19工作条件(见图9)，发现U19的37脚没有NANDF3．3V的工作电压，测试对地电阻，发现U19已经损坏，更换后开机测试，故障排除。
【例5】故障现象：LCD37K73M61R声音不良。
分析与检修：首先开机测试，在PVR功能模式下，声音不良，转换测试USB和其他的信号测试，声音都没有问题，说明问题在PVR功能的模块，于是检测PVR功能中的音频信号处理流程。我们知道在PVR功能模式下，从数字板输出的音频信号，首先要经过U13的模数信号转换后送到U16进行数字信号的格式处理，然后送到U6的USB信号共同处理，于是首先测试U13的模拟音频信号的输入脚①、⑤脚的波形是否正常，再测试U13的输出波形，和好机器对比发现，输出的数字信号波形和好机有差异。于是测试U13的工作条件，没有发现异常。故怀疑是U13不良(见图10)，更换U13开机测试，故障排除。
【例6】故障现象：LCD37K73M61R液晶电视进入USB遥控无作用。

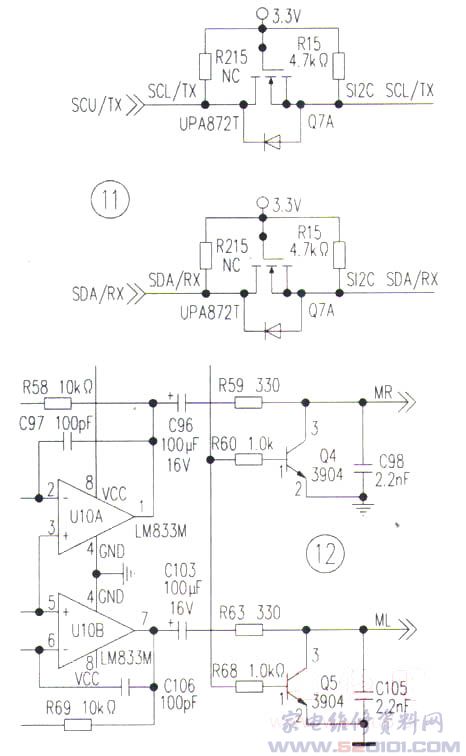

分析与检修：首先开机测试，发现可以进入USB的界面，但是在界面下功能选择没有反应。在按时光再现功能键时打不开，出现USB的界面，说明USB板已经开始工作，在USB功能菜单下选择可以切换，但是没有反应。根据信号流程图可知，数字板和PVR板之间需要总线控制选择信号，所以首先检测总线的通路。首先测试CON6输出的总线电压和波形，总线信号正常，总线信号还需要经过Q7的隔离后，送到解码U6的P241和P235脚，测试发现没有电平，于是检测Q7(见图11)，发现Q7损坏，造成总线信号无法传送，导致切换功能没有反应。于是将其更换后开机测试，故障排除。
【例7】故障现象：LCD37K73M61R机时光再现单声。
分析与检修：首先并机测试，发现在时光再现时单声，测试USB信号播放节目时，也是单声。说明问题在公共通道。根据信号流程图可以判断，问题存U6到数模转换U26、运放U10之间。于是首先测试U27数模转换IC的输出⑦和⑧脚。测试发现输出有2．8V的电压，而且波形也正常，说明数模转换IC工作正常。于是测试U10运放的输出①和⑦脚输出的电压，有2．8V，测试输出的波形也正常。说明运放IC工作也正常，于是测试输出的插座CON9处，发现输出的音频两个脚的工作电压不对，③脚有1．5V电压，①没有。测试发现Q4短路损坏(见图12)。更换后开机测试．电压恢复正常，接通信号测试，故障排除。
【例8】故障现象：LCD37K73M61R机无法进入PVR界面。

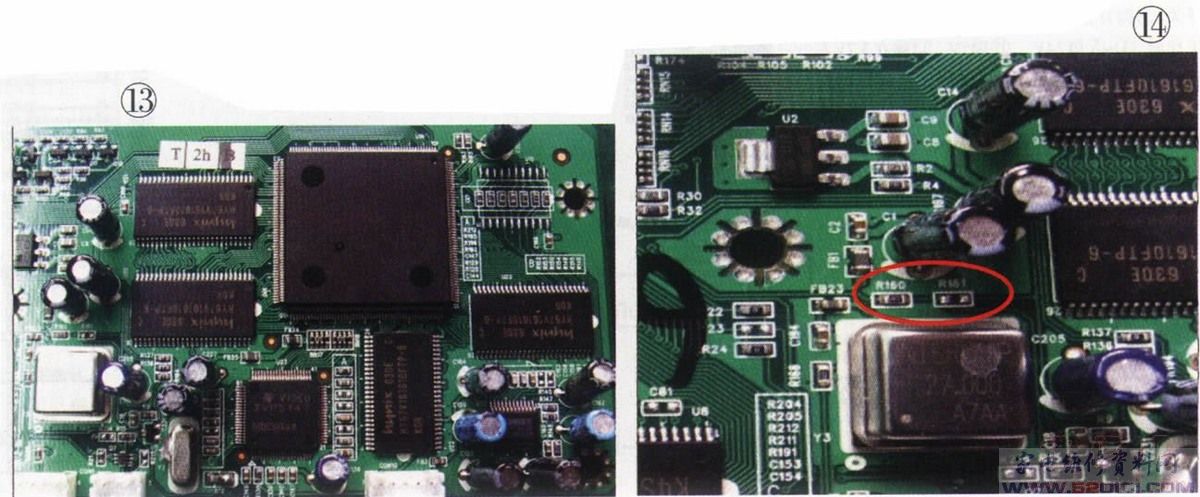

分析与检修：首先开机测试，发现无法进入PVR的界面，按时光再现功能后，出现黑屏，然后退出。于是转换信号测试USB功能，发现USB功能可以正常工作。根据信号流程图，可以基本判断问题是在PVR模块。因为不能录制，首先检测U19内存条的工作条件，检测没有发现异常。于是按PVR模块的信号流程检修。首先测试CVBS信号的输入后的模数功能转换U27(TVP5147)的输出(见图13)，测试发现有正常的数字信号输出，说明U27工作正常。这时检修数字信号的处理U16和其外面外挂的4个DDR的工作状态。首先检测U16的工作条件，没有发现异常，检测四个外挂IC的工作条件，没有发现工作条件的异常，于是使用代换法，首先代换U16后开机测试，故障依旧；于是依次代换4个DDR，发现更换U20后开机测试，故障排除。
注：因为依次代换DDR比较烦琐，故在代换前要测试对比DDR的地址和数据线。
【例9】故障现象：LCD37K73M61R无法进入USB界面。
分析与检修：首先开机测试，发现无法进入USB的界面，转换测试PVR也无法进入。根据信号流程图，首先检测供电的逻辑关系，各路供电都正常。总线的时钟电压也会降到0V。数据电压也是正常的3.3V。在开机瞬间也可以检测到总线数据的波形，说明已经开始工作，但是却没有USB的界面。于是检测程序IC4个脚的电压，也是正常的。这时分析：决定插入U盘测试，这时发现可以正常播放U盘的内容。问题应在PVR功能模块。出现这种问题的原因是：在没有插入U盘时，USB测试显示的是U19的内部信息。因为PVR功能模块工作异常，所以在没有插入U盘时，造成不会出现界面。因此将重点放在检修U16上，检测发现U6开机后给U16复位信号的传递电路中的R160开路，没有将复位信号加到U16。造成U16没有复位，PVR模块不工作(见图14)。更换后开机测试，故障排除。
