乐华N21K7伴音功放器AN7522参数及工作流程

2008-04-12 09:02:44  阅读 428 次 评论 0 条
摘要：

1、概述 AN7522是日本松下公司生产的用于立体声系统伴音功放集成电路，输出功率3W/8欧姆，具有待机功能以及静态功耗小、噪声低、外围元件少、工作稳定等特点。主要用于电视、音响和个人电脑。 2、内部框图3、引脚功能

1、概述 AN7522是日本松下公司生产的用于立体声系统伴音功放集成电路，输出功率3W/8欧姆，具有待机功能以及静态功耗小、噪声低、外围元件少、工作稳定等特点。主要用于电视、音响和个人电脑。

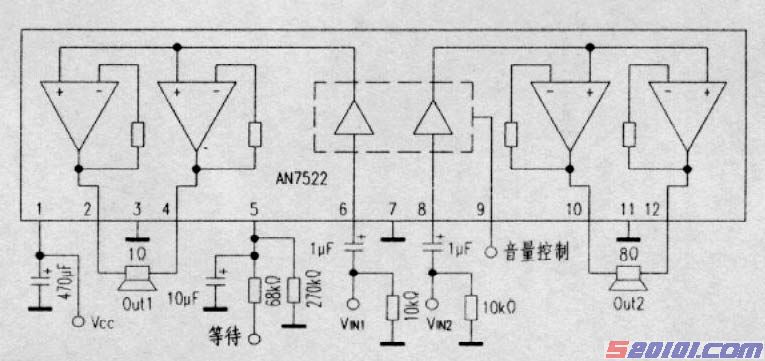

2、内部框图
乐华N21K7伴音功放器AN7522参数及工作流程 第1张

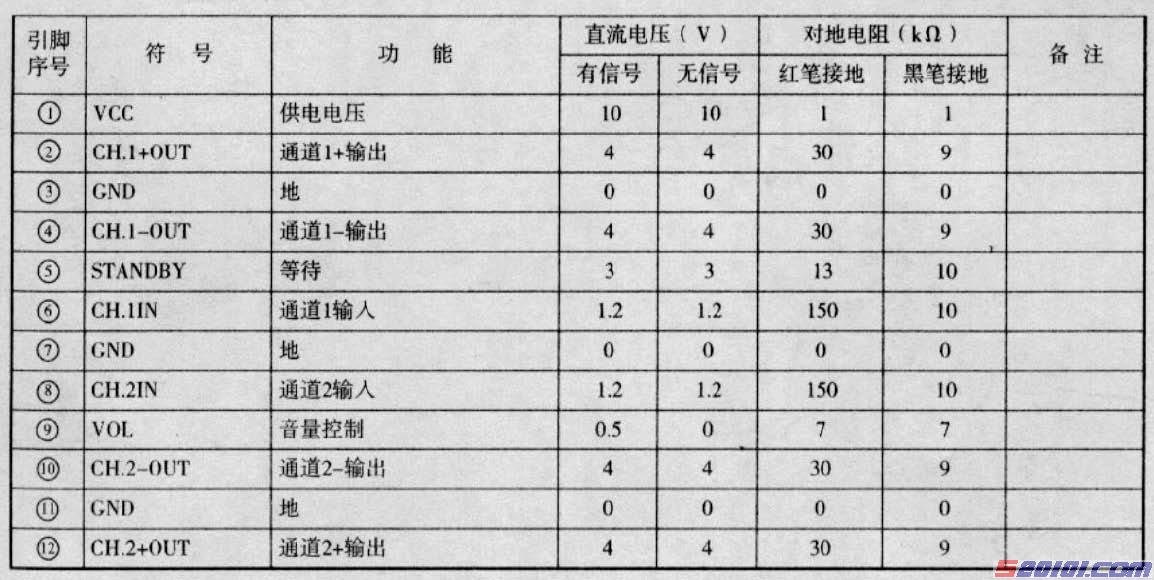

3、引脚功能
乐华N21K7伴音功放器AN7522参数及工作流程 第2张
