一、机芯介绍
MS21机芯电路采用PHILIPS超级单芯片UOC3，将MCU、解码、音效等功能高度集成；归一化行频处理及OSD模块采用MSTAR公司的MST5C16A芯片；后端显示处理采用PHILIPS公司的OM8380芯片。目前采用此机芯的产品型号一共有：HID29158HB、HID34158HB、HID29181、HID34181、HID29A41A、HID29A61、HID29A71、HID28803I、HID29803I、HID32803I、HID34B03I、HID29B06、HID34B06等机型。

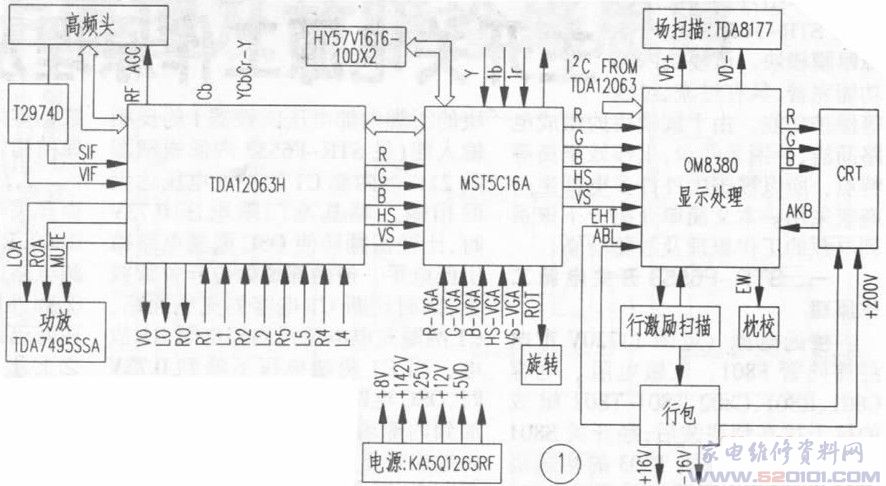

MS21机芯产品电路由主板、数字板、CRT板等组成。其中主板电路包括：高频调谐器、预中放、图像和伴音解调、第二伴音选通、伴音陷波、伴音前置和功放、静音控制、行场扫描输出、遥控接收、按键输入、待机复位、开关电源电路等组成。它采用的集成电路分别为：场输出放大器TDA8177、伴音功放集成电路TDA7495SSA、电源控制处理器KASQ1265RF、光电耦合器HPC922-C、1．5A输出电流三端稳压器L7812CV、1．5A输出电流三端稳压器L7808CV、1．2A输出电流三端稳压器L7805CV。数字板电路包括：UOCⅢ(MCU+Y／C／D解码：TDA12063H)+MST5C16(行频归一：33．75kHz)+OM8380(显示处理)+动态随机存储器(UD4、UD5；HY57V161620)等集成电路及一些外围元件组成。CRT电路包括：TDA6111Q和元器件组成末级显示信号放大电路。整机框图如图1所示。
二、整机信号流程简述
1．场扫描输出信号流程
经过数字板变频的场扫描锯齿波信号，由数字板UD10(OM8380)内部进行行／场分离后，输出行、场驱动信号。由OM8380①、②脚输出VD+、VD-信号，分别输入到数字板PD3接口27、29脚，连接到主板S201接口27、29脚。VD+场扫描正极性脉冲经R326限流送入到场输出放大器IC302(TDA8177)⑦脚，VD-场扫描负极性脉冲经R329限流送入到IC301①脚，经场集成块内部功挛放大器工作，将锯齿波放大处理后，产生场锯齿波由TDA8177⑤脚正向输出到场偏转线圈V—DY，形成水平方向线性良好的磁场。
2．行扫描输出信号流程
经过数字板变频的行扫描锯齿波信号，由数字板UD10(OM8380)进行驱动处理后，从OM8380⑧脚输出行激励信号，经数字板PD3接口21脚、主板S202接口21脚输入主板。输入的行激励脉冲信号，经行激励管驱动、电阻分压后限流送入到行推动管的基极，经行推动管放大后，送到高压包，由高压包输出高压、灯丝电压及其他几组电压供电视机正常工作用。
3．AV／S端子／VGA／HDTV信号流程
MS21机芯的AV／S端子／VGA／HDTV信号输入分别由P903、P904、P905、P906、P910、CON9、P901、P902端口输入。输入的信号分别经外围接的电容耦合、滤波、三极管放大后输入到UD1(TDA12063H)进行视频解码处理。
4．音频信号处理流程
MS21机芯的伴音信号处理主要由音频功率放大器TDA7495SSA(IC602)与外围的三极管、电阻、电容组成音频放大电路。由主板排插S201的39、35、30、28脚分别输出重低音、右声道、左声道信号及重低音、静音开关控制信号。
5．CRT驱动电路
本机的末级视频放大电路是将数字板上的OM8380的40、41、42脚分别输出模拟的R、G、B三基色信号，经过数字板排插PD4的⑨、⑦、⑤脚，连接到CRT板排插P503的⑨、⑦、⑤脚。
三、数字板信号流程介绍
数字板通过排插PD1、PD2、PD3、PD4、PD5、PD6与外部电路连接。其中PD1为从Pb、Pr、Y信号输入；PD4为从SVM、RDRV、GDRV、BDRV、AKB、+12V(VM速度调制信号、R、G、B驱动信号、暗电流反馈信号、+12V供电)；PD5未与外围连接；PD6为VS、HS、B、G、R(为VGA信号输入)。
1．视频／音频信号／解码／行场分离 视频／音频信号／解码／行场分离／控制部分处理主要由UOCⅢ(TDA12063H，UD1)完成。
PD3 30脚输入的TV中频信号，一路经XD5(K2974声表)分离出视频信号进入UD1 24、25脚；另一路经XD5A(K3760K声表)分离出音频信号由30、29脚进入到UD1。AV1～AV4、s端子信号的视频信号及音频信号分别经排插PD2、PD3的相关引脚进入到UD1内部。输入的视频信号最终由UD1的85、86、87脚输出RGB信号。UD1的67脚输出15625Hz的行同步信号，场同步信号由66脚输出(PAL制为50Hz、NTSC制为60Hz)。
输入的TV／AV音频信号经选择后输入到伴音音量、高音／低音控制电路，最后从UD1 36、37脚输出左右声道信号，经C08、C09电容耦合及Q06、Q07放大后，输出到音频输出端口，作为音频监视器用；另一路由UD1 60、61、62脚分别输出左／右重低音信号到伴音功率放大器进行音频放大。
2．控制部分
UD1 11、⑩脚外接的XD4(24．576MHz的晶体振荡器)，微处理器的控制信号有STBY、SDA、SCL、MUTE、WMUTE、IR、KEY1、ST -5V、RF -AGC。待机信号由UD1 115脚输出到电源部分电路进行待机控制，对其他集成电路的控制通过108、109脚的SCL、SDA(I2C总线)进行控制。UD1 123脚输出静音信号，输出到主板上的静音控制电路；WMUTE(重低音开关)由122脚输出经RD145阻抗匹配后输出到主板上控制重低音开关；IR(遥控信号)输出由进入到UD1的97脚内部处理；KEY1(键控信号)由UD1的120脚进入；当待机时，UD1所需的5V供电由115脚提供，控制TV中频信号的AGC由31脚输出，控制AGC的增益部分。UD3(24C32)是一个存储器，受I2C总线控制。UD12(S36380)是一个实时时钟显示电路，由UD12外接XD3(32．768kHz)的晶体振荡信号，产生所需的时钟信号．受I2C总线控制。实现实时时钟显示功能。
3．RGB控制电路
UD7送出的RGB信号经CD226、CD227、CD228电容耦合后从UD10 30、31、32脚进入到UD10(OM8380)内部进行RGB处理。再将RGB信号送到视放板，作显示处理用。
四、故障检修时进入工厂模式的方法
按住电视机面板“音量”键减至0，且保持按住不放手；同时按遥控器上“0”键频道三次，必须在1．5秒之内完成，即可进入工厂菜单。按遥控器上的菜单键退出工厂模式。
调试内容及方式：进入工厂菜单模式后，直接按遥控器上的数字键查看相应的工厂菜单，再配合遥控器上的“音量▲”和“音量↓”、“节目▲”和“节目↓”键对每个项目进行必要的调节。
五、维修实例及分析
【例1】故障现象：黑屏有声音。
故障分析：开机后黑屏有声音，说明电源部分应该正常，初步判断是由某部分保护电路起控引起的故障现象。
检修流程：根据故障现象，可以用触摸法进行判断。开机后测各路供电电压均正常，此时让其工作一会儿(大概10分钟左右)，再用手去感觉各个IC的温度，如果各IC(TDA12063、MST5C16A、TDA9332、HY57V161610)均发热，则故障一般在行场处理电路。如果NST5C16A不发热的话，就可大致断定是其MST5C16A损坏引起的。如果有条件，还可用示波器测其波形。TDA12063输出的行场脉冲均要通过MST5C16A进行处理，只要一级级进行检修，便能检测到是哪一路行场脉冲不对引起的故障。通过检修发现故障是由MST5C16A引起的。
【例2】故障现象：开机一段时间后图像出现闪烁，蓝屏也闪。
故障分析：图像、蓝屏都闪烁，此种现象一般都是由于ABL电路或者某路供电不正常引起的。
检修流程：首先检查ABL电路元件，但未发现异常。故怀疑是否由于数字板的控制部分有问题引起的，故将数字板更换成最新版也不能解决。经仔细分析，如果UD1(TDA12063H)的供电不正常也会引起此现象，所以着手检查UD1的供电电路。检查发现12V电压故障前后有变化，更换IC845(7812)后故障排除，分析原因为三端稳压器7812本身性能不良使供电电流不稳造成的。
【例3】故障现象：开机黑屏过5—6秒机器保护处于待机
故障分析：根据故障现象，我们认为造成此种故障的可能性出现在电源、行、场及数字板。

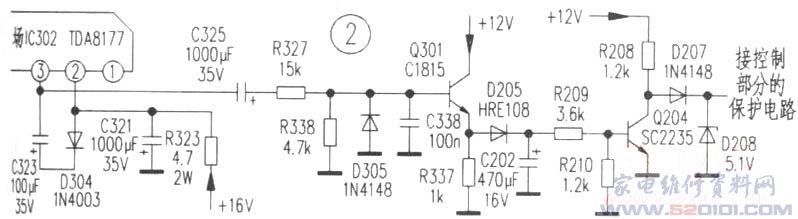

检修流程：首先判断电源是否有问题，断开行负载，接假负载二次开机，测电源各电压均正常，故证明电源是好的。由于MS21机芯的机器行、场都有保护，行、场扫描有问题或倍行板输出的行和场信号有问题都会造成上述故障。虽然行场保护都通过S202排插的31脚电压变成高电位实现保护，但不能先脱开此脚，以防止是场异常造成开机显像管断掉的现象；首先怀疑是行保护引起的，断开行保护D211开机故障依旧，可排除行部分没有故障；只剩下场保护电路和倍行板，首先查场保护电路(见图2)，场保护电路是由IC302的③脚外接的c323、c325、Q301、D205、Q204等电路组成。IC302的③脚电压正常值为-13V，如果本身场IC有问题时，会使得IC302的③脚电压有异常，最终导致C325的正极电压(C325的电压正常时为0．4V)变化，控制Q301的导通与截止来控制Q204导通和截止，使得D207输出0V或高电压，从而引起场保护电路起作用，最终将实现机器进入待机保护。实测IC302的③脚电压为-13V，说明场IC本身是没有问题的，顺着场保护电路检测发现，测C325正极电压为0V不正常，更换C325后故障排除。
【例4】故障现象：行、场幅慢慢缩小后关机。
故障分析：根据故障现象，应该是由于B+电压供电不正常、行部分有故障引起的。
检修流程：首先判断是否由于B+电压不对引起的，断开B+接行部分的连接，接上负载后，开机测B+电压为142V。属于正常，故可确定B+电压电路没有问题。此时更换高压包、逆程电容都无效，故行部分电路应该是正常的。从原理图上我们发现IC301(S6888)的17、18脚为行、场幅补偿，测这两脚电压发现，当出现故障时此二脚电压也慢慢下降，影响此两脚电压变化的原因有行输出第⑧脚和+12V供电，但我们已经确定过，行高压包是正常的。故检测12V的供电电路。发现12V的供电电路是由IC845(LA7812)提供的12V电压。测其输入端电压正常输出端电压12V会慢慢下降，更换三端稳压块IC845(LA7812)后故障排除。
【例5】故障现象：不定时无图像。
故障分析：不定时无图像，首先要确定到底是那种图像格式才会引起此种现象。
检修流程：从MS21机芯的信号流程发现，用VGA信号作为测试本机故障现象，如果输入VGA信号没有故障现象出现，则证明故障应该在UD6(倍频)电路的前端，如果VGA信号有故障现象发生，则证明故障应该在UD6(倍频)、UD2(预视放)及外围元件不良引起的故障现象。由于故障现象有时表现得像行频不对引起，所以怀疑是否晶振不良引起的。将XD3、XD1两个晶振同时更换，试机故障依旧。再仔细测量UD6的各组电压，发现图像不正常时1．8V供电只有0．75V，从电路中发现1．8V的供电是由UD9稳压输出。测UD9的输入电压只有1．7V左右，正常应为3．5V。UD9的输入电压是由5V电压经DD23整流、RD196限流而得，当测DD23的电压时发现DD23负端电压只有2．2V，故怀疑是DD23性能不良，将DD23更换后试机一切正常，故障排除。
