TCL MS801G数字标牌技术资料（图）

主板概况

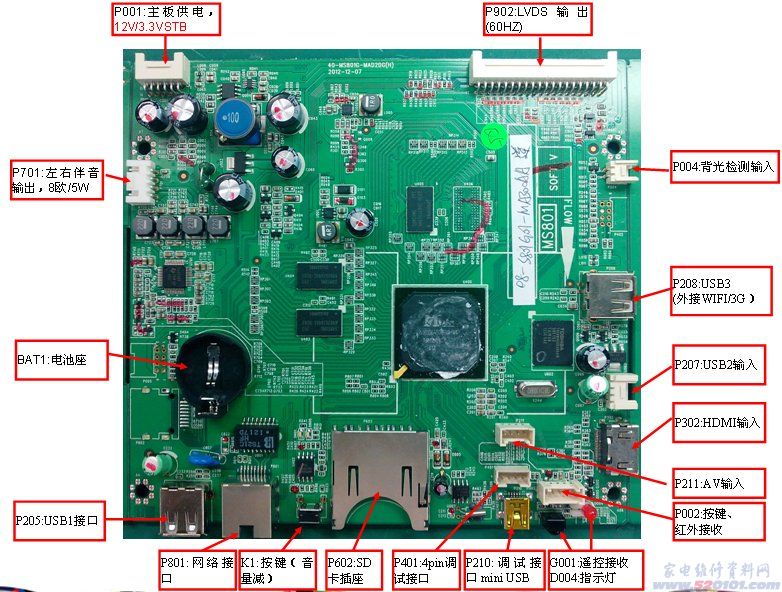

机芯板的端口功能介绍
输入端子：

机芯适用于各种尺寸的数字标牌以及其他LCD/LED显示终端

常用PROJECT ID:
屏的尺寸 屏型号  PROJECT ID
26寸 三星LED LSC260AP01 037
32寸 华星LED LVW320CSTT 011
32寸 三星LED LTA320AN01 037
42寸 AUO LED T420HVN01.1 038
55寸 AUO LED T550HVN01.1 027

盲操作修改PROJECT ID的方法：
1、在不插入SD卡的情况下上电开机，
2、直到LED指示灯灭掉后，进入密码输入状态；（中间会经历指示灯连续闪烁8次，然后常亮10秒左右，指示灯再灭掉）
3、输入4位密码：依次按下遥控数字键 6、2、5、9；
4、紧接输入3位Pro ID号；例如要切换的ID为10，则依次按遥控数字键 0、1、0 ；5、如果输入密码正确并且输入的PROJECT ID 在范围内，机器会自动重启。

SD卡的目录结构

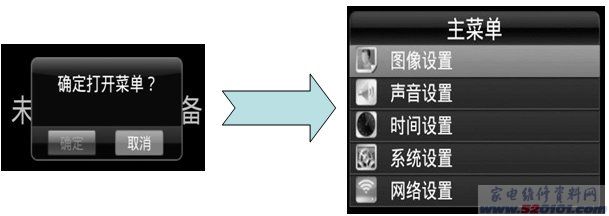

如何打开主菜单
（1）在正常播放资源的时候，按遥控器上的“菜单”键；
（2）出现“确认打开菜单？”的提示后，依次快速按遥控器上“上、下、左、右”,将光标移动到菜单的“确定”项，按“OK”键，进入用户菜单；
