本文目录
1、机芯特色
2、原理框图
3、通用电路
4、软件调试
5、打印信息
6、主板代换
7、典型案例
1、机芯特色
MT36机芯是由主芯片MT5326为新方案组成的数字板电路。它具有如下功能：
MT36是TCL第一款单一模块单纯Android系统的智能电视。本机可通过有线或者无线网络来实现上网功能 ，从而可以享受丰富的应用和开放的操作平台。在超级智能云平台，可以下载大量应用及游戏、影视、音乐等，下载后完成安装即可使用。而在云影音平台，华数互动模块提供了大量热映大片、电视剧等 ；还有全景浏览器、谷歌地图、在线教育及有声新闻。通过鼠标和键盘可以像使用电脑一样操作我们的电视。电视同时支持模拟及有线数字电视，支持120HZ及3D显示屏，可支持内置WIFI模块。
E5390是需要外接USB无线网卡，V7300内置无线网卡
MT32机芯与MT36机芯的区别
MT32在MT36的基础上取消了内置MEMC模块，输出LVDS信号为60hz，处理器内核没有改变，外围的DDR取消了2颗（用于LVDS倍频）.
MT32机芯也可以用在3D电视上面，60HZ的信号输出到屏，屏的T-CON部分做倍频处理，输出快门3D效果。
MT36/MT32升级软件的区别
该机芯有正常升级版本和强制升级版本两种。
其中正常升级的版本是zip的后缀，强制升级的版本是pkg后缀（由于技术网站无法直接上传pkg文件，因此将pkg压缩为rar文件上传）
MT36各机芯差异表
MT36机芯命名方式：MT36机芯是以主芯片MT5326为新方案组成的数字板电路为代表组成的数字板统称为MT36机芯。MT36机芯派生了MT32机芯。
MT32机芯是在原MT36机芯的基础上，取消了MEMC板、OSD界面与原MT36机芯完全不一样。
MT36机芯在硬件上与以往机芯的差别：
1：未使用多路音频选择开关，主芯片直接支持多路音频输入；
2：未使用SD卡控制器，主芯片直接支持SD卡输入；
3：未使用网络收发IC IP101A，主芯片直接支持网络输入；
4：主芯片直接支持CI卡输入
5：主芯片支持4路HDMI输入而不需用HDMI选择开关，本机芯只用了2路
6：3D发射模块不需要单片机单独抄写程序，由主芯片直接输出信号驱动红外发射管。
7：单芯片输出120HZ LVDS信号而不需使用MEMC模块，和MT25一样。
8：使用更小体积硅高频头，是整机芯板更小，
9：主芯片支持四路USB输入而无需使用USB hub，本机芯用3路USB和一路WIFI。
从这些特点都可以看出，现在很多功能都集成在主芯片里面，不再需要多余的外围IC转换等等，主芯片的集成度越来越高，这样整个机芯板可以做的越来越小。
2、原理框图
（1） 整体原理框图

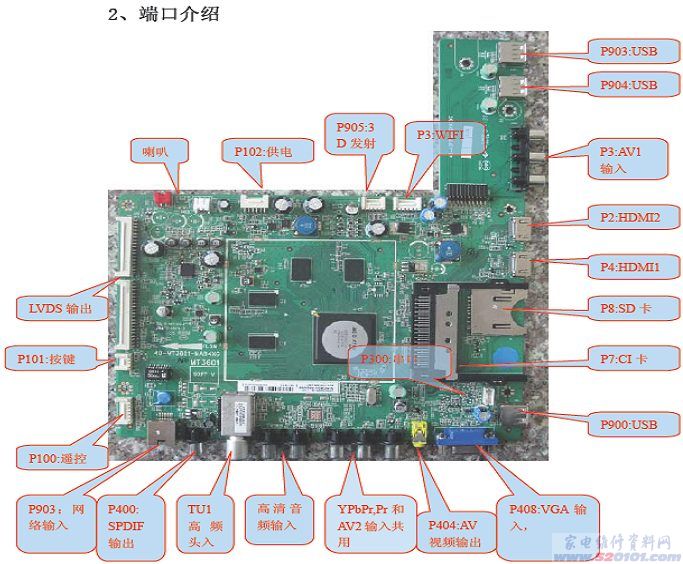

（2）整机的I/O接口图
（3）总线网络图
MT36机芯整机信号流程图(以TCL L43E5390A液晶电视为例）
1、按键介绍
MTK的KEY按键值为0-2.5v；MSTAR的KEY按键值为0-3.3V;
触摸按键的KEY按键值为0-2.5v，机械按键的KEY的按键值为0-3.3v
数字板关键点电压、波形图、数字板关键电路原理介绍
数字板图标识、数字板信号流程框图、总线流程框图
3、通用电路
（1） 单元电路介绍
（2）关键测试点介绍
（3）案例
待机时的关键点的测试电压，3.3 STB

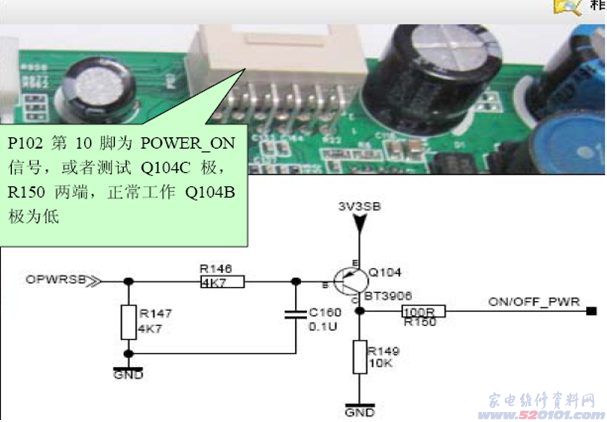

电源打开（POWER ON\OFF）时的测试点
机芯主电源的测试点：

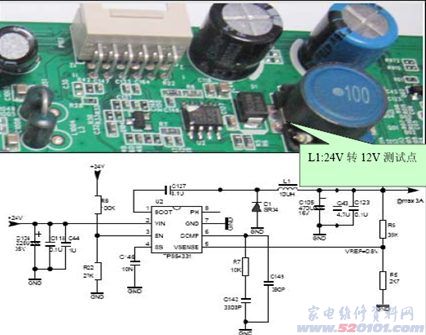

5、24V--12V测试点
24V转12VIC是德州仪器的TPS54332在SS61,MS99等机器上使用过，它和MP1593一样是一个BUCK降压型，通过电阻分压取样来设置输出电压，第四脚为软启动，第三脚为使能脚，正常工作为高电平，第六脚为补偿，第五脚为FB反馈电压，正常工作为0.8V左右，第一脚为自举升压脚，接一个电容到续流二极管的负端。第八脚为内部MOS推挽输出接到续流二极管的负端同储能电感相连。内部MOS管导通期间向电感储能同时向负载提供供电，内部MOS管关断时电感释放能量通过二极管续流，来达到降压的目的。
24V—5V
U1:RT8110是一个DC-DC 的电源IC，以前已在其他机芯上大量使用，一个同步BUCK 降压的模式，通过R49,R47，R48分压来设定输出电压值，U1的8脚接收到反馈信号后 调节PIN2 和PIN4输出方波的占空比，控制Q8，Q7 的两个MOS 管的导通时间，从而达到稳压的目的。
5 V---1.2V
U108:5V转1.2V使用的是德州仪器的TPS54519，功能和TPS54332差不多，还可以通过第8脚来设定工作频率，另外多一个power good(漏极开路输出)信号输出（第14脚，一般不用），此IC在MS99和MT10的倍频板上使用过。
主芯片关键测试点（含复位电路和EEPROM）
系统一上电，24V给C304充电（电容充电期间相当于短路）Q302B,E极电位相同，三极管截至，C极为低电平，当C304充满（电容充满以后相当于开路）以后Q302B极电位（2电阻分E极电压）小于E极电位0.7V以上，三极管导通，C极输出高电平。主芯片要求复位时间至少10MS以上。Q303是待机时防止系统复位而设计的。如果没有Q303这部分电路的话（正常工作后将RESET信号一直拉高，即使待机也将复位信号拉高），待机时24V掉电，Q302C极也会随着下降，系统也会随之复位。
伴音功放关键测试点
LVDS供电开关
4、调试
（1） 屏参调节---projectid
（2）软件升级
（3）串口软件升级
六、调试说明（软件升级工具使用、无屏升级方法等）
进入工厂菜单方法：光标停在“对比度”时按9735进入工厂菜单，按1950进入设计师菜单。
工厂菜单中包含如下内容：Hotkey开关，Warmup开关，DeviceID test、白平衡、Shop Init、NVRam Reset、PowerMode、USB Clone、工厂频道预置及Other。在Other中可以修改Project ID，在做了EEPROM清空动作后，需要修改Project ID以得到正确的 配置
设师菜单中除了工厂菜单外，还包括一些包括DTV非标的设置等。
退出老化模式：
按键板上的菜单键，同时有些机芯使用遥控器的9735可以退出
复位EEPROM数据的方法：
将EEPROM的5,6脚的SDA,SCL短接1秒后拿开，EEPROM数据复位，该方法可以解除童锁或者因EEPROM数据导致的黑屏,不开机等问题（例如MT23）
三、各机芯的适用机型及PROID
MT36机芯软件烧写清单
位置 抄写内容 备注
U305 HDCP KEY、工厂和用户的数据。 预烧写或在线烧写。
UM3 主程序及BOOT程序
MT36的boot程序及主程序全部都放在UM3,4Gb nandflash中，机芯没有Nor Flash，故在此只讲述Nand Flash的抄写方法。
MT36的boot程序一般不需要重新抄写，如过单纯升级pkg或zip仍然不能解决问题，则需要升级boot。抄写boot时需要用Flash Tool软件工具,将MTK串口调试工具连到电脑上，运行Flash Tool选择预抄写bin文件抄写即可。
主程序升级方式有两种：
一种是pkg文件的升级，将V8-0MT3601-LF1VXXX.pkg放在U盘根目录，插上U盘后断电，按住POWER键重启，会自动升级。
另一种是zip文件的升级，将V8-0MT3601-LF1VXXX.zip放在U盘根目录下，在“用户菜单—系统设置—软件升级—本地升级”中可以完成程序的升级。
软件升级TCL通用规则
1、TCL软件的版本的规则为V8-机芯版本-版本号。
2、及新版本如果一致，标明软件可以通用，
例如V8-MT3601-LF1V043与V8-MT3601-LF1V046可以替换，
V8-MT3601-LF1V043与V8-MT3602-LF1V046不可以替换。
MT36的boot程序及主程序全部都放在UM3,4Gb nandflash中，机芯没有Nor Flash，故在此只讲述Nand Flash的抄写方法。 MT36的boot程序一般不需要重新抄写，如过单纯升级pkg或zip仍然不能解决问题，则需要升级boot。抄写boot时需要用Flash Tool软件工具,将MTK串口调试工具连到电脑上，运行Flash Tool选择预抄写bin文件抄写即可。 主程序升级方式有两种： 一种是pkg文件的升级，将V8-0MT3601-LF1VXXX.pkg放在U盘根目录，插上U盘后断电，按住POWER键重启，会自动升级。 另一种是zip文件的升级，将V8-0MT3601-LF1VXXX.zip放在U盘根目录下，在“用户菜单—系统设置—软件升级—本地升级”中可以完成程序的升级。[Page]
MT36机芯-数字板、电源板、驱动板-特点总结(以L43E5390A为例）
MT36机芯采用的主芯片是MTK的5326,该芯片集成了ARM CPU、
MEMC、DVB-C的解调、多种视频和音频解码、HDMI receiver等,主芯片的外围配置如下 ：4Gb DDR3 RAM、4Gb nandflash、2Gb DDR3（for MEMC),4KB EEPROM。
MT36采用数模一体的硅TUNER,TUNER采用的是NXP的TDA18273，产品一致性较好，同时支持ATV及有线DTV。采用的是TI的5707功放芯片，支持左右声道各10W(8 ohm）。
采用三星OPENCELL LSC430HW01 的120Hz全高清快门3D屏
电源板采用PE371C4
驱动板采用DRT4611
MT36机芯维修关键点讲解
MT36机芯的DDR分两个Channel，ChannelA为主程序的DDR，ChannelB为MEMC的DDR,因DDR和主芯片都串有排阻，故排阻短路将导致系统无法启动。ChannelA对应的DDR芯片位号是UD1/UD2，ChannelB对应的DDR芯片位号是UD3/UD4。通过串口打印信息可以很容易分辨是否DDR问题。
MT36的电源有多个DC-DC, 各个DC-DC的电压需要比较准确 ，尤其是DDR的供电1.5V(L9),内核的供电1.25V(L101)，内核电压不可太低，否则可能导致电视频繁重启等异常。
主板采用的是4层板，故有部分电源是在PCB板内层排布，也有少量信号也走在PCB的内层，维修时需留意。
Nandflash和Eeprom都在PCB的板底。
大卡和主芯片数据和 地址线及控制线之间都串有排阻 ，排阻短路将导致大卡和 主芯片通讯失败，导致无法正常收看加密节目。
针对自制背光的屏P102的第8脚为3D_Enable功能，进入3D模式需要置高。

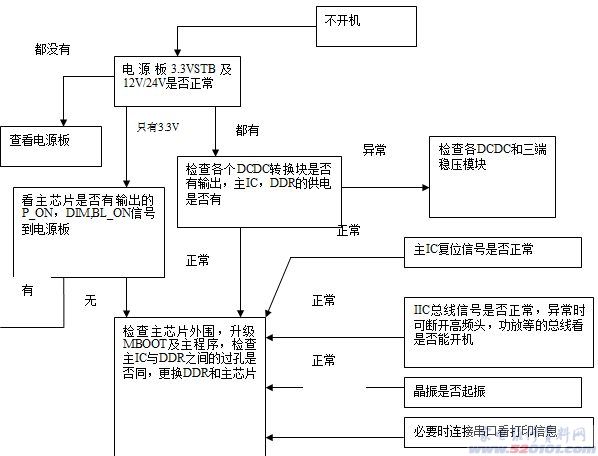

八、维修流程及维修案例
BOOT启动控制电平，如下图，当这三个电平不对的时候会造成不开机，而且打印信息也没有。LED_PWM0:0V、LED_PWM1:0V WLAN_ON/OFF:2.5V以上，中试SKD的时候就遇到WLAN_ON/OFF电压不够只有1V左右造成不开机，打印信息也没有。
引起不开机的原因非常非常多，首先要排除各个板（电源板，主板，按键板，屏等）锁定在某个板上才能对症下药。主要有以下几种原因：供电异常，核电压，DDR参考电压，主程序异常，MBOOT程序异常，屏参不对，EEPROM数据错乱，主IC与DDR坏等等。借助串口工具，分析打印信息能帮助快速分析问题出现在那里。
2、像不良维修流程
TV、AV1、等单个信源的像不良维修方法：首先目测相关各通道电路的元件有没有明显的短路、虚焊现象，针对比较隐蔽的故障原因，就需要利用排除的方法进行处理。TV像不良的话先看高频头输出是否正常。因UM1的集成性很强，所有的视频信号均通过UM1 处理后再输出给后端，所以各种信源的像不良故障都可能是由于主IC 工作异常引起，因此需要判断问题是由UM1工作异常引起还是由于前端电路引起的。方法:可以将好机的输入到主IC的TV AV信号接到坏机的主IC上，坏机输入到主IC的TV AV信号输入到好机的主IC上，对接后如果故障跟着互换，说明故障是发生在UM1的前端，如果故障没有互换，说明故障发生在UM1或其外围电路上。
高清、VGA、HDMI 像不良？检查各通道的视频信号是否正常且是否准确传送到芯片的接收端，HDMI HDCPKEY和HDCP EDID能否检测通过。
3、声音不良维修流程
TV的声音需要看高频头输出是否正常，主芯片输出的IIS信号是否有。静音电路及功放复位是否正常等等。
