我国在 80 年代中期开始开发生产平面直角遥控彩色电视机，到目前已具备了生产 21
一 34 英寸系列机型的能力，并已推向城乡市场,其技术与工艺已接近国际水平，深受用户的 欢迎。纵观各种牌号与品种的国产平面直角遥控彩色电视机，尤其是 21 英寸系列,其主机芯 电路不外乎采用我国多年来引进并消化国外先进技术而具有中国特色的、技术性能十分成熟
的 AN 五片、M-μ 二片、TA 二片、TA 四片及 TDA 二片等五种机芯；遥控系统则不外乎为 我国优选的三菱、东芝及飞利浦三大系统。而这五种主机芯电路和三大遥控系统的电路结构 特性及检修已有很多的维修图书作了详细介绍，鉴此，为了节省篇幅，在这里对其主机芯和 遥控系统不作详细介绍，仅将国产 21 一 34 英寸国产系列平面直角遥控彩色电视机中所开发 利用的新型主开关稳压电源的电路结构、电路形式及工作过程与检修方法作一介绍。本章专 门介绍 21 英寸系列，25 至 34 英寸大屏幕系列，将放在第八章中专门叙述。
由于国产 21 英寸系列平面直角遥控彩色电视机,采用同一种主机芯电路的品种和机型较
多,因此．为了避免内容上的重复,在解析电路时，拟按各种机型所用的主机芯电路为特征进 行归类合并，对其中不同之处，将在其具体机型的检修实例中予以说明。
一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
国产 AN 五片机芯系列 21 英寸平面直角遥控彩色电视机(以下简称 AN 五片遥控彩电机 芯)，其主机芯电路以日本松下公司开发生产的五块 AN 系列集成电路为核心完成整机的全 部小信号处理功能(其中 AN5132 担任图像中频信号处理；AN5612 担任视频放大与矩阵运 算；AN5622 担任色度解码；AN5435 担任行场扫描信号处理,AN5250 承担伴音信号处理)； 场扫描输出级采用电子开关控制的泵电源电路,具有省电、逆程消隐效果好等优点；图像中 频输入端采用螺旋式集中滤波器,选择性能好；电源电路采用高效率开关电源。全机耗电量 不大于 75W，可在 154V 至 285V 范围内稳定工作。在结构上实现单板化,除选台部分和视放 末级外，全部元件均排列在一块主板上,元器件排列均按 X、Y 方向排列，极性零件方向统 一为上方、左方为负极,下方、右方为正极。遥控系统采用我国优选的三菱 M50436-560SP 系统,主要由红外遥控信号发射处理电路 M50462P、红外遥控信号接收处理电路 CX20106A、 微处理器 M50436-560SP 及接口单元等部分构成。可实现对彩色电视机的全自动频道搜索、 频道设置、开关机、音量、亮度、色饱和度及静音等遥控功能。由于该遥控系统采用 5V+10
％单—电源供电，可全白动全频段预置 30 套电视节目；可利用主机手控键盘实现顺序选台、 直接选台；手动调谐频率具有调谐记忆；控制高频凋谐器电压级数可达 16384 级；可对每一 套节目进行 AFT ON OFF 供电；可实现 9 路模拟量控制；可进行 30 分、60 分、90 分、120 分时间选台定时关机，并可在 24 小时内选择任一时刻定时开机；可选择视频输入节日 TV、 AV1、AV2、RGB1．可进行关机前状态、模拟量状态等记忆以及屏幕字符显示。与该机芯 电路相同的平面直角遥控机有：牡丹 54C3A、熊猫 3615、3609A、3609B、3631B、长虹 CK53A、 金风 C54SZ1、泰山 TS54C10、青岛 SR5417、美乐 DS53C-2 等。[Page]
(二) 电源电路的组成及工作过程
AN 五片机芯系列平面直角遥控彩色电视机的电源电路主要由主开关稳压电源电路、遥 控电源电路、电源开／关机控制电路及自动保护电路等单元构成。现从维修角度出发．将其 各单元的电路结构特性及工作过程简介绍如下:
1．主开关稳压电源电路的工作过程
AN 五片遥控彩电机芯的主开关稳压电源由分立元件组成，其工作频率与行频同步。主

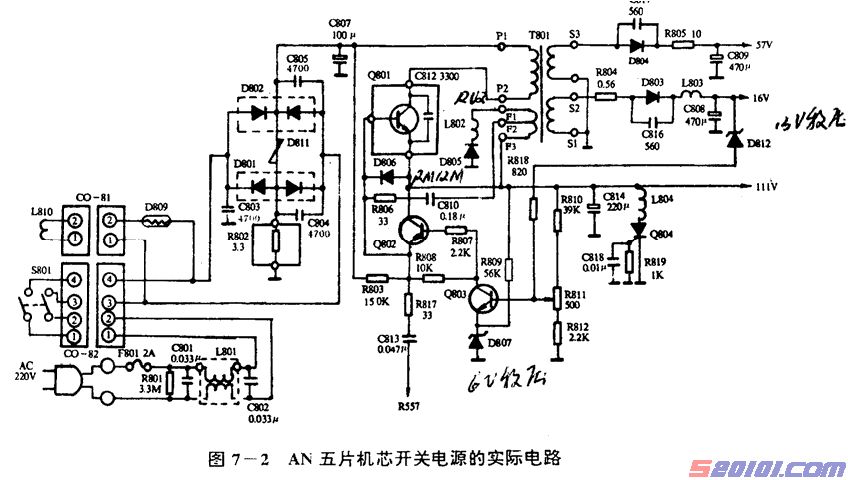

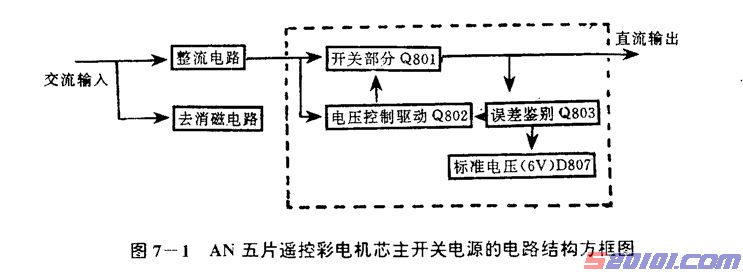

要由整流滤波、开关振荡、电压、驱动控制、误差鉴别相标准电压输出等部分组成，电路结 构方框见图 7 一 1 所示。实际电路见图 7—2 所示(以牡丹 54C3A 型机为例,以下均同)。
现从维修角度出发，简要解析其各部分电路的工作过程如下：
(1)整流滤波电路的过程
输入的 220V 交流电压通过 C801、C802 组成的平衡式高频抗干扰滤波器后,—路送给消 磁电路，另一路直接送至桥式整流电路进行整流。图 7—2 中的 D802~D805 组成桥式整流电 路，D811 为过压保护压敏电阻,它类似于稳压二极管,但它具有双向限幅特性,可将整流输出 电压限定在一定范围内，以防止输入电网电压升高时，引起开关电路损坏。R802 与 R807
为 RC 滤波器电路,电阻 R802 还可作为开机时的浪涌电流限制元件，220V 交流经整流及 C807
滤波后，形成约 285V 的脉动直流电压。

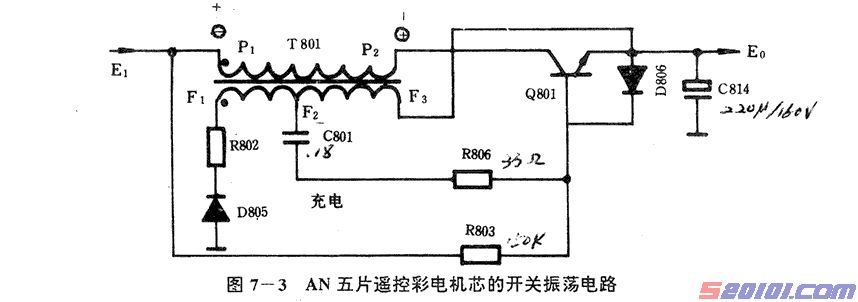

（2）开关振荡电路的工作过程 为了叙述方便，将本机芯—次电源的开关振荡电路简化成图 7 一 3。
图中 T801 为开关脉冲变压器，又是储能元件，晶体管 Q801 为开关调整管，电容 C814
为输出滤波电容，二极管 D805 是续流二极管。其开关振荡的工作过程是： 经整流及滤波后得到的 285V 脉动直流电压 E1，一方面通过开关变压器 T801 的初级绕
组 P1～P2 给开关管 Q801 集电极供电；另一方面又通过 R803 向 Q811 的基极提供基极偏流， 因而产生基极电流 Ib，使 Q801 集电极电流增加，电流 Ic 在 T801 初级所形成的感应电压 P1 端为正，而 P2 端为负。T801 次级 F2～F3 绕组及电容 C810、R806 组成正反馈电路。通过 变压器耦合，在次级 F2～F3 绕组两端感应出电压，极性如图 7—3 所示。正反馈结果使 Q801 基极电位比发射极电位更正，从而使基极电流进一步增加，同时集电极电流也更增加，这
一正反馈雪崩过程使 Q801 很快进入饱和导通。
由于上述过程非常迅速，也就是说正反馈的雪崩几乎在瞬间完成，因电容上的电压不能 跃变，所以电容 C310 来不及充电。当 Q801 饱和导通后，T801 次级 F2～F3 的感应电压通
过 R806、Q801 的基-射极输入电阻向 C810 充电。充电后电容上所建立的电压极性为左正右 负。随着 C810 充电，Q801 基极电位将逐渐下降．它的基极电流也随之下降。当 Q801 基极 电流减少至 Ib<Ic/β 时，Q801 退出饱和，进入放大区。此时．基极电流恢复了对集电极电流 的控制，随着基极电流的进一步减少，集电极电流也开始下降，脉冲变压器初级绕组的感应 电压与电流变化规律有关，集电极电流的减少使 T801 初级绕组产生反电动势的极性为 P1 端负、P2 端正，通过变压器耦合,在次级 F2～F3 绕组上的感应电压使 Q801 基极电位更加下 降，引起基极电流 Ib 和集电极电流 Ic 再次下降。同样，这也是正反馈雪崩过程,最后使开关 晶体管 Q801 完全截止。[Page]
在 Q801 截止后，T801 中 F2～F3 绕组两端的感应电压使二极管 D806 导通，电容 C810
开始放电．放电电流通过 R806 与二极管 D806。当 C810 放电之后，直流电压 El 又通过偏 置电阻 R803 使 Q801 再次导通,电路就周而复始地振荡。
自激振荡的频率决定于充放电时间常数。Q801 导通的时间(Tc)由 C810、R806 及 Q801 输入电阻决定。而 Q801 截止时间是由 C810、R806 及二极管 D806 正向电阻决定，二极管 D806 的作用是提供放电通路,充放电时间常数很大。造成脉冲占空比太大。采用二极管 D806 后,形成矩形脉冲的导通时间与截止时间较接近。正常工作时，开关电源的自激振荡频率由 行输出变压器反馈来的行逆程脉冲同步(即使开关周期与行周期相同)，防止开关脉冲对图像 产生的严重干扰。
(3)脉冲整流电压输出过程
在 Q801 导通时，脉冲变压器的初级 P1~P2 的电流呈线性上升，向电容 C814 充电及供 给负载电流,同时脉冲变压器 T801 储存能量。在 Q301 截止时，T801 次级 Fl～F3 绕组两端 的感应电压极性在 F1 端为负、F2 端为正，使二极管 D806 导通。并将前一段时间脉冲变压 器所储存的能量释放，即由 Fl～F3 绕组继续向电容 C804 充电或向负载供电，二极管 D805 的电流线性地下降。
输出的直流电压有三组，从电解电容 C814 上输出 E2 为 113V(也有些机型为 111V)的稳 定电压，供给行扫描及凋谐器作调谐电压；S2～S1 绕组的脉冲电压经 D803 整流、L803 和 C803 滤波取得+16 输出直流电压．供给伴音输出电路。并联在二极管 D803、D804 两端的 电容用来旁路高频成份，防止高频辐射。
（4）稳压控制电路的工作过程
从图 7—3 可知，该机芯的稳压控制电路由比较放大器和脉冲宽度调制器组成。电阻 R810、
R811、R812 组成取样电路，所得取样电压加到比较放大器 Q803 的基极。R809 与稳压二极
管 D807 为基准电压电路，基准电压加在 Q803 的发射极。晶体管 Q803 为比较放大器，将 取样电压与基准电压进行比较，比较误差电压放大后，由 Q803 集电极输出，然后去控制脉 冲宽度调制电路。
晶体管 Q802 为脉冲宽度调制电路，实际上可认为 Q802 是一个可控变电阻器，PNP 型
晶体管 Q802 的基极电位升高时，其集电极电流减少，C－E 结所呈现的电阻变大。基极电 位降低时，集电极电流增加，C－E 结所呈现的电阻变小。晶体管 Q802 的 C－E 结并联在开 关晶体管 Q801 的 B－E 结两端，用以调整 Q801 的输入阻抗，即作为 Q801 基极电流的分流 电路。
在开关晶体管 Q801 导通时，C810 充电回路充电时间常数 T 充=C810X(R806+rB-EQ801
／／rC—EQ802)。式中 rB—EQ801 为 Q801 导通时 B—E 结构的输入阻抗，rc—EQ801 为 Q802 的 C—E 结所呈现的电阻。这两个电阻是并联的。当 rc—EQ802 电阻变小时，充电时 间常数增大，导致 Q801 导通时间延长，最后使输出直流电压上升。
从以上分析可知，本电源的稳压过程和一般脉宽调制稳压电源相似。当输入电压不稳定
引起 16V 输出电压漂移时，误差电压通过 R312，作用在 Q803 基极；113V 输出漂移时，误 差电压通过 R810、R811 也同时作用在 Q803 基极，与 D807 提供的 6V 基准电压比较后，从 Q803 集电极输出放大后的误差电压，驱动调整管 Q802，使 Q802 发射极电位跟随基极电位 变化而变 化 ，是一个 负 反馈过程 ： E1 ↑→ VB803 ↑→ VC801 ↑→ VB803 ↓→ VC803 ↓→ VB801↓→IB801↓→E0↓→(补偿了原来的 E0 的上升)。而 E0↓→VB803↓→VC83↑→ VB802↑→VC802↑→VB801↑→IB801↑→EO(补偿了原来的 EO 的下降)。[Page]
2．遥控电源电路的工作过程
AN 五片遥控彩色电视机机芯的遥控电路共需 4 种直流稳压电源：30V、12V、5V 和-30V， 有关电路见图 7—4 所示。
如图，在主机芯不工作时，5V 和一 13V 电源仍然是必须保证的。下面介绍这些直流 电源的产生与控制过程。
在总电源开关接通时，主机芯的整流滤波电路便开始工作，在 C807 上产生约 300V 的 不稳定直流电压。这个电压通过连接器 CO 一 981 和 XP 一 981 的(3)、(1)脚送到遥控电路。 它通过 R994、R993 和 D927 在 Q956 的基极上建立起 12V 的稳定电压，因而 Q956 发射极 输出 11.3V 电压。图中 R991 和 R992 起限流作用；R989 和 Q955 用作过流保护；Q925 和 Q957 用作过压保护。
11.3V 电压经 D931 和 D924 反馈给第二级稳压电路。此时 D931 发光,以指示电视 机处
于“等待”状态。R947 和 D922 使 Q960 的基极稳定在约 5.6V。因而 Q960 发射极输出 5V
电压，供整个遥控电路使用。
在总电源开关接通时,220V 交流电压通过连接器 C0 一 980 和 XP980 馈至遥控电路,经 C951 降压、D928 相 D929 整流、D920 稳压后,产生-30V 电压,供 N902(M58655P)的(2)脚。 上述 5V 和-30V 电压的产生过程是指电视机处于“等待”状态的情况。这时电源的内阻 大、负载能力差。当 N901 接到开机命令而使主机芯工作时，主机芯中的 Q552 发射器输出
的 12V 电源电压便通过连接器 CO-12 相 XS-12 的(3)脚馈至 D923 的正极。由于 D924 和 D931
的压降比 D923 的压降大，所以 D923 的导通必引起 D931 和 D924 截止，即 5V 电源改由主 机芯的 12V 电源供电。与此同时，主机行输出变压器(4)脚输出的负脉冲通过连接器 CO-968
和 XP968 的(4)脚馈至遥控电路，经 Q930 整流、C943、R979、C942 滤波和限流，在 Q920 正极上产生-30V 电压。此外，主机芯开关电源产生的 30V 电压通过连接器 CO-12 和 XS-12 的(2)脚也提供给遥控电路。

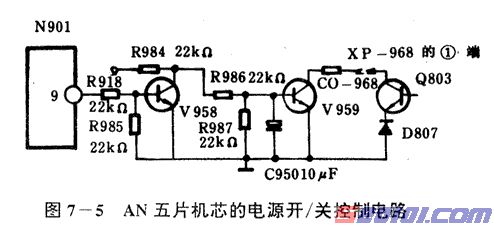

3．电源开／关控制电路的工作过程 该机芯的电源控制包括主电源控制、开／关机控制及微处理器的自动复位等过程，有
关电路见图 7—5 所示。具体控制过程如下：
(1)主电源的控制
微处理器 M50436—560SP 的(9)脚为主电源的控制端，当电视机主电源开关接通电源时， 为遥控电路供电的副电源开始工作，整个遥控电路处于待命状态，但电视机的主电源未工作， 所以电视机机芯不工作。
如果用户按压电视机面板上的电源键或遥控发射器上的电源键，M50436—560SP(9)脚 便从低电平变为高电平，经过电平变换之后去接通电视机的主电源,于是电视机开始工作。 如果用户再次按压电视机面板上或遥控发射器上的电源键。则 M50436—560SP(9)脚由 高电平变为低电平，进而切断电视机的主电源，于是电视机机芯又不工作。处于待机状态。
(2)开、关机的控制
开、关机的控制功能，由 N901(9)脚上 V958 和 V959 等来完成，具体见图 7-5 所示。牡
丹 54C3A 采用电子耦合方式来控制主机芯的开关电源，具体方式是：V959 的集电极经由 R988、连接器 XP968-C0968(有的图纸误印为 XP988)的(1)脚连至主机芯开关电源的 Q803 集 电极，以控制开关电源。
当需要开机时，N901 的(9)脚输出高电平(5V)，使 Q958 导通，Q959 截止止,于是开关电[Page]
源工作，Q803 的集电极上有 107V 电压。当需要关机时，N901 的(9)脚输出低电平(0V)，使 Q958 截止，Q959 导通,于是 Q803 的集电极被 Q959 短路到地，开关电源停止工作，电视机 处于等待状态。
(3)自动复位过程
M50436—560SP 系统的自动复位电路由其(27)脚的外围元件构成。M50436—560SP 即 N901 的复位机理是：当 M50436—560SP 的(52)和(26)脚刚接上 5V 电源时,(27)脚的外接电路 必须使此脚处于低电平(0V),此时 M50436—560SP 内部的复位电路工作，对内部的所有电路 进行初始化，使其进入待命工作状态。大约在 1ms 之后，(27)脚应变为高电平(大于 0.9V) 状态，并一直维持下去，于是复位作用解除，M50436—560SP 转入正常工作状态，可以接 收输入信号并发挥其控制功能。
为了防止复位电路发生误动作，微处理器的(27)脚的内部有一个施密特电路。若从低电
于向高电平过渡，则只有在此脚电位上升到超过 0.9V 时复位作用才解除；反之，若(27)脚 从高电平下跌，则只有在此脚电位下降到低于 0.3V 时才发生复位。
具体复位过程是：主机的电源开关 S801 一接通，N901 的(26)脚便加上 5V 电源，这时 其(27)脚(复位端)为低电平,经过 1ms 之后此脚电压才上升到 3.6V 以上，在此期间内 N901
完成内部复位过程。由于 V953 基极上的偏置电阻 R981 接在 5V 电源上,所以在此电源刚建 立输出电压时 V953 就立即导通，使 N901(27)脚处于低电平(0V)。等到稳压二极管 D921 击 穿后，Q954 才导通,于是 Q953 截止，5V 电源通过 R980 向 C945 充电,使 N901(27)脚电压缓 慢上升到高电平(5V)。
4．自动保护电路
AN 五片遥控彩色电视机机芯电源电路的自动保护措施有二：其一是开关管 Q801 截止 的瞬间在开关变压器 T801 的 P1、P2 两端会感应出较高的尖峰脉冲。为了防止 Q801 的基极 与发射极之间击穿，这里加了一个 C812 来短路这个尖峰电压。其二是设置了专门的过压保 护电路，由 L804、Q804、C818、R819 组成。当输出电压超过 140V 时，可控硅 Q804 就短 路导通，从而使电路中保险丝熔断,机器停止工作，从而保护丁后面的电路。
另外在主机芯电路中的行扫描系统中亦设有过压保护电路，即为在 AN5434(IC501)的(5)
脚外接的 D501、R513、R503 组成的过压保护电路。比较电压取自 113V 在 R513、R503 上 的分压。正常情况下，R503 上的电压不足以使 D5O1 导通，(5)脚电位等于地电位。一旦 113V 电压上升，引起行输出过荷，高压上升时，稳压管 D50l 将导通,(5)脚有偏压输入，使内部高 压控制保护器导通，将行激励级输出的行频锯齿波旁路到地，使(6)脚停止输出。
二、典型故障的检修及贵重易损件的修理与替代
(一) 检修流程 由于该机芯系列彩色电视机采用的一次电源属串联型开关稳压电源，开关晶体管串联在
输入电压 E1 与输出负载之间，当接上市电后，底板带电。因此,在检修时，应用 1：1 隔离 变压器进行隔离，稳压控制部分重点检查开关管 Q801、控制放大管 Q802、比较放大管 Q803 及开关变压器 T801。如果更换了其中的元件，应重新调整电位器 R311，使输出电压稳定在[Page]
113V(有些机型为 111V)。 开关稳压电源不仅电路复杂，而且还与行扫描电路有关，这两部分电路中任一环节出

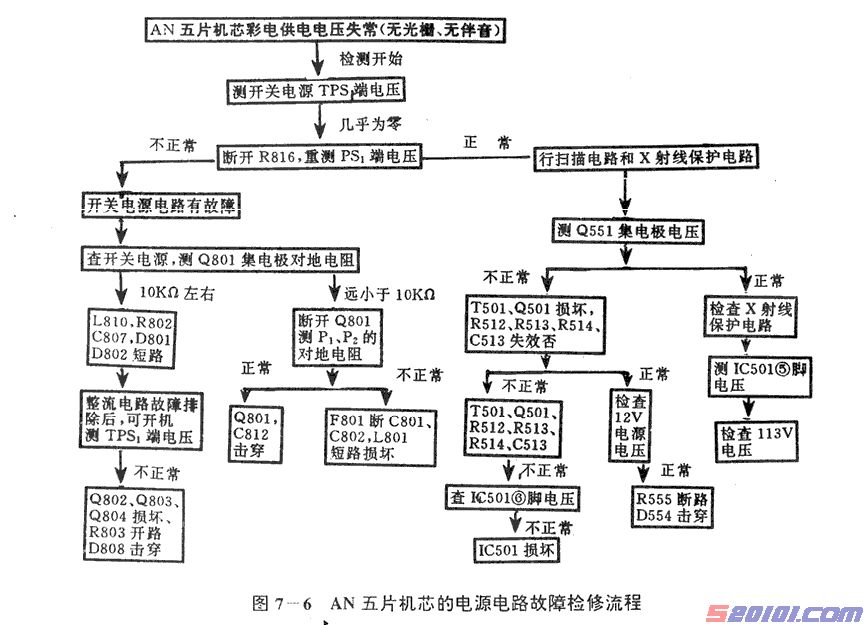

故障都会影响到整机的供电。当问题比较复杂,—时又找不到症结所在时，可断开电阻 R816， 将开关电源与行输出电路分开，并在 113V 端加一只 300Ω、45W 的电阻(若没有这样规格的 电阻，可通过串、并联形式，用几种电阻代替)作负载。这时，如果 113V 电压基本正常，则 故障在行输出部分，如果 113V 电压不正常，则故障在开关稳压电源部分。具体检修流程见
图 7—6 所示。
(二) 主开关电源电路的故障特征及检修要点
AN 五片机芯系列遥控彩色电视机主开关电源的故障特点通常表现为以下三种：
1．开机后烧断保险丝 F801
产生这类故障的原因不外乎于两方面：一是输入端或桥式整流电路有短路现象，如桥式 整流元件或压敏电阻短路,或者 C801、C802 中任—个短路,造成整流输入端短路；二是开关 电源输出端短路，如行输出管 Q550 或行输出变压器 T551 有短路故障。
2．113V 输出电压下降且不可调整 这类故障的主要原因有如下一些：
(1)若空载时 TPS1 的正常值为 113V，负载接入后电压即刻下降，改变稳压调节器 R811 亦无效，则说明开关调整管 Q801 饱和压降大，增益小，或稳压控制管 Q802、Q803 增益小， 造成电源电阻过大、负荷能力差。
(2)D806 为 Q801 的 B-E 结保护二极管，也是正反馈耦合电容 C810 放电的通路。D806 短路将造成 Q801 停振，无开关脉冲输出；D806 开路将使 C810 放电时间变长，输出电压下 降。
(3)R812 开路或基准稳压二极管 D807 短路，均会使比较放大管 Q803 导通变强，集电极 电压下降，造成 Q801 基极电位下降，导通减弱。
(4)偏置电阻 R803 开路，引起 Q801 停振。R803 阻值变大或 Q802 漏电严重，将使 Q801
偏压减小，输出电压下降。
(5)过压保护可控硅 Q804 损坏严重，使输出端短路，并伴有“吱吱”的报警声。
(6)行输出系统有局部短路现象，造成行输出管 Q551 电流过大，使 113V 电压下降，并 发出报警声。
3．113V 输出电压上升，电压不可调整
(1)比较放大器 Q803 不工作。如 R810、R818、D812、R811 中任一个开路，使正偏压 消失;R809、D807 开路，使基准电压下降；负载电阻 R808 开路；Q803 损坏等。
(2)调整管 Q803 不工作，如 R807 开路、Q802 损坏等。 具体检修技巧与方法是：
当断开 R806 后，TPS1 的 113V 电压仍不正常，则说明开关稳压电源电路有故障。在着 手检修时需先分清是 Q801 集电极前面的问题，还是后面的问题。其方法是关机测 Q801 集 电极对地的电阻，正常值在 10kΩ 以上，若阻值小说明电路中有短路和击穿元件。这时可断
掉 Q801 测 T801 的 P2 或 P1 的对地阻值，若正常，说明 Q801 和 C812 击穿或漏电；若不正 常，说明是电源插头到开关变压器之间有短路，一般是 F801 熔断。检修时首先拔掉 CO-82 插件，测电源插头两端阻值，有阻值说明 C801、C802 和 L801 元件有短路或漏电现象；如 无问题，则恢复 CO 一 82 插件。去掉 CO 一 82 插件，同样测其阻值，正常值在几百千欧以 上。如果在交换表笔的过程中出现阻值小的情况，说明整流部分的 L801 和电容有击穿漏电 现象，这部分易损元件是 R802、C807、D801 和 D802。[Page]
如果关机检查 Q801 集电极对地阻值正常，开机测 285V 直流电压也正常，而 TPS1 无
电压输出，首先检查 R803 是否开路,然后断开 L804 看是否有 113V 电压输出。若 R803 正常 且有 113V 电压，证明 Q804 可控硅管导通或者损坏。有些机型用的是 D808 双向开关元件， 一旦电源电压超出 140V 就会击穿而起保护作用，修复后要注意观察电源输出的稳定性。如 断开 L804 后电压仍不正常，要重点检查开关变压器次级绕组上的二极管和电容是否有问题。 更换时要注意用原型号的晶体管，例如 Q802 损坏，如用不合适的晶体管代用，虽输出电压 正常，但开关变压器容易出现峰呜声，而且 Q801 会过热，这是开关管的工作状态不正常引
起的。
在检修 Q801 过程．有时出现 Q801 的极间阻值完全正常，但接到电路中开关电源不工 作(有时可以听到开关变压器有峰呜声)。这时换一只新管，电源即可恢复正常。原因是换下
的 Q801 管虽然正反向阻值正常，但其特性曲线变坏。
(三) 常见故障的原因分析及检修技法
1.不能开机 故障特征：采用主机的面板键控制和红外遥控发射器控制都不能开启主机电源，整机无
光栅、无图像、无伴音。 机理原因解析与检修：这是典型的主机芯电源未工作的故障，故障部位绝大多数发生
电源控制或主机芯的开关电源电路中。着手检修时．首先应区分故障是在遥控电路还是在主 机芯开关电源。可观察主机面板上的等待指示灯是否点亮，若不亮则可初步判断故障在遥控 系统的电源电路，这时可将遥控电路中 XP 一 968(1)脚的 R998 断开，即解除遥控部分对主 机开关电源的误控制。如断开后主机能够启动并正常工作(指光栅正常)，则说明故障出在遥 控部分,否则就要先检查开关电源电路了，检测点为 XP 一 968(1)脚的电压，这点电压为 107V 时主机芯开关电源才会工作。
在确认故障由遥控部分电路引起后，应先检查 N901 的工作状态是否正常，通常用以下
方法判断：(1)测量 N901(52)脚有无 5V 电压。这个电压不能低于 4.4V，否则 CPU 的工作会 不正常。(2)测量 N901(28)(29)脚以判断 N901 的时钟脉冲振荡器是否工作，(28)脚为 0.6V，
(29)脚为 0V。(3)测量 N901(27)脚是否有复位的工作过程，即(27)脚上的电压要比(52)脚上的
5V 电压晚到 1ms 的时间。这在 N901 的(27)脚不好直接测量出来,但可以在复位电路中检测 出来，办法是把万用表拨到 2．5V 直流电压档，将机器总电源关掉，黑表笔接地，红表笔
接 Q953 的基极，这时因未开机测到电压为 0V(如刚关机不久,这点的电压会在 5V 到 0V 之 间。遇此情况时应等此点电压降到 0V 后再开机)。然后再打开机器总电源开关，若万用表 的指针像测量 10μF 电容的电阻时那样摆动一下又回到原处，则说明 N901(27)脚的“复位” 过程是正常的，若无上述过程，则 N901 的复位就没有进行。经过以上三个方面的检测，如 都是正常的，则可认为 N901 正常工作的条件都已具备了。最后可借助于 N901(1)至(4)脚上
有无电位变化来最后判定 N901 的工作是否正常。如用万用表检测 N901(2)脚的电位，在进 行“音调节”时 N901 的电位应在 0 至 10V 范围内变化。[Page]
判定 N901 工作正常后，对于不能开机故障的检修就简单了。N901(9)脚电位的高低是 控制主机芯启动的关键。用手去按动“0”键时,(9)脚应出现 0V 和 5V 的高低电位变化。若 没有这一变化，则要检查按键矩阵电路中 S901 这部分与 N901 之间的电路了。若有电位变 化，则要测量 N901(9)脚与 Q958 基极的连接是否正常，即 Q958 的基极电位也应有 0V 和
0.7V 电位的变化，集电极上应有 5V 和 0V 的变化。接着测量 Q959 集电极上的电压，正常 时应有 0V 和 107V 电位的变化，Q959 集电极为 107V 时,主机工作在正常伏态下,否则土机 芯不启动工作。这部分电路的易损件和引发的故障如下：
Q959 短路，主机芯不启动；Q959 开路,遥控二次开机开关(即遥控开机)不起作用；Q958
开路,遥控二次开机不起作用；Q958 短路，主机不起动；N901(9)脚无电位变化，主机不起 动。
5V 电源直接影响遥控电路的工作。这个电源电路称为“等待电源”电路。主机芯 C807+ 端通过 XP—981(3)脚向等待电源输入 300V 直流电压。如无 300V 则要检查主机芯的开关电 源电路。300V 经 R99l、R992 降压供给 Q956 的集电极。这点的电压有两种状态值：主机芯 未启动时这点电压为 13V，主机芯启动后勾 230V。这是因为主机芯启动后，主机芯上输入
的 12V 替代丁 Q956 的工作，使 Q956 截止。
在主机芯未启动时，Q956 发射极上的电压为 11.5V。会使发光二极管 D931 发光．显示 等待电源已工作。这一电压经 D931 后，再经 D924 变成 10.4V，供给 Q960 工作，在 D922、 R947 的作用下输出 5V(实测约 4.7V)，用作遥控电路的 5V 电源。若主机启动后工作正常， 则主机的 12V 直流电压经由 XS—12(4)脚输入，D923 负极为 11.3V，使 D924 截止，D931 也就自行熄灭了。所以在主机芯总电源开关启动时，若机器工作正常，则 D931 只闪亮一下 渐渐熄灭。若无这一过程则说明有故障。若主机芯的 12V 因某种原因未能加到 Q960 的集电 极上，则等待电源电路中的 Q956 就要继续导通工作，从而会使 R991、R992 发热。甚至烧 坏。检修时请注意这一点，不要轻易拔掉 XS—12 等插头。等待电源电路中易损件及引发的 故障如下：
D927 短路，造成 Q956 无 11.5V 输出；Q956 短路，烧坏 R991、R992；Q956 开路，造
成 Q956 无 11.5V 输出，D931 开路(因安装不慎，造成铜箔断),Q960 因无输入电压而无 5V 输出；D922 短路，5V 无输出；D922 开路，5V 升高，烧坏 N901 等(少见)；Q960 短路，5V 升高，烧坏 N901 等；Q960 开路，5V 无输出。综上所述,AN 五片机芯不能开机故障的检修 流程见图 7 一 7 所示。
2．无光栅，无图像，无伴音
故障特征：打开电视机，屏幕上无光栅，扬声器无声音，反复调整机外的亮度、音量旋 钮也无效。
机理原因解析及检修：对这种故障，应首先检查电源是否接通，电源保险丝 F801(2A)
是否断路，排除这种情况后，再进行修理。 在着手检测之前，先仔细观察显像管灯丝是否发亮。开机后，如果灯丝亮，说明开关
电源及行扫描电路是好的，故障出在供给信号通道的 12V 稳压电路上。用万用表测量行扫 描部分 12V 电源调整管 Q555 集电极(S5 测试点)上的电压，正常值应为 14+1V。若该点电压 为零，则可能是 R555 开路、D554 损坏、C554 短路。若 S6 点的电压正常，再测 S4 点的电 压，正常值为 12.4±1V。若不正常，则故障原因有以下几种可能：调整管 Q552 损坏，R555 开路，D552 短路，C556、C116、C117、C120、C55、C419 中的任一个短路或变质；IC101(AN5132) 损坏。若 S4、S6 测试点电压正常，那么只能认为无光、无声分别是图像和伴音电路各自的 原因产生的，只是二个毛病同时出现的巧合情况，才分别检查伴音系统和扫描电路的毛病。[Page]

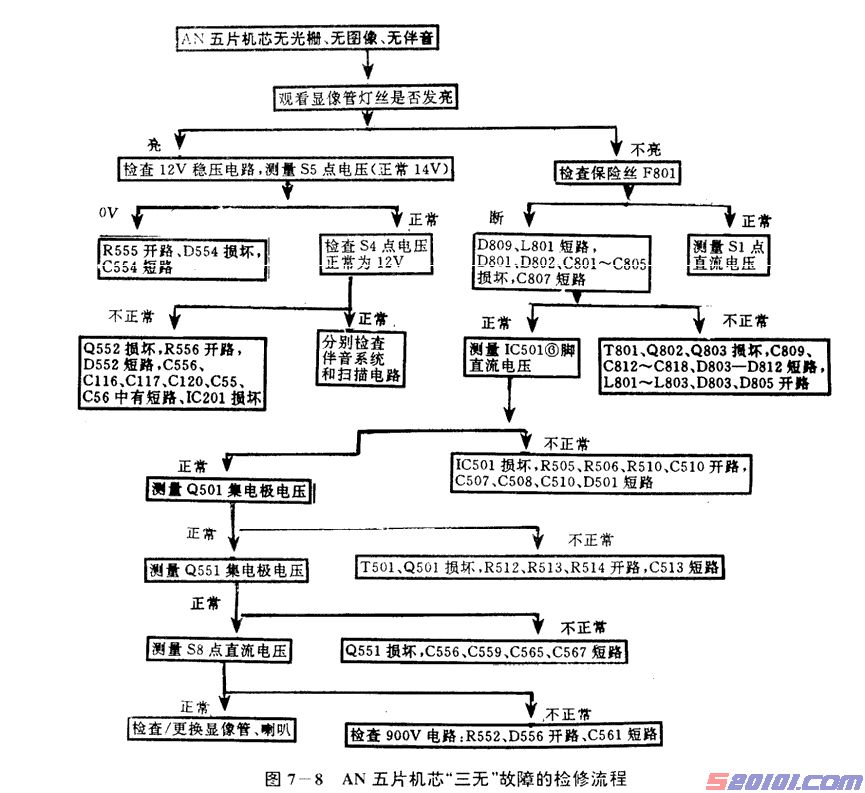

开机后，显像管灯丝不亮,经检查显像管本身完好无故障。此时，应检查开关稳压电源和行 扫描部分的故障部位。具体检修流程见图 7—8 所示。
首先检查开关稳压电源，其方法与步骤是：
(1)测量开关稳压电源的+113V 电压输出点(S1 测试点)。若 S1 电压不正常，则检查开关
管 Q801 的集电极电压，正常的直流电压为 285V 左右。若此电压不正常，则进一步检查整 流前的电压是否正常。造成整流前电压不正常的原因有以下几种：消磁电路中的热敏电阻 D809 短路，消磁线圈 L810 短路，使保险丝 F801 熔断；插头插座 CO－82 接触不良，L801 开路等。若整流前电压正常而整流后电压不正常，则可能是整流管 D8O1、D802 或高频旁 路电容 C801 至 C805，滤波电容 C807 电容损坏，其中 C807 短路的可能性最大。若整流电 压正常，而开关管 Q807 的集电极电压不正常，则为开关变压器 T801 的 P1、P2 接点没接好,
或 Pl、P2 内部断路。
(2)若 Q801 集电极电压正常，而测试点 S1 电压不正常,则故障在开关电源部分，最常见 的是可控硅 Q804 导通。此时,S1 电压只有 2V 左右，并伴有“吱吱”叫声，说明开关电源输 出电压过高而使得保护管 Q804 导通。此时用万用表“RX100Ω"档测量 S1 点对地电阻偏小
(Q804 未导通时，正向电阻为 410Ω，反向电阻为 50kΩ)。电阻偏小、表示负载可能短路。 此时，应切断负载电路,上一个 40Ω／40W 的电阻作假负载。若 S1 点电压恢复正常，则出现 这种故障的原因可以在 113V 输出电路中查找。S1 点的输出分别通过 R816、R512、R510、 R513、R560 五个电阻通向行激励和行输出的各部分电路。最常见的是，行输出管 Q551 击 穿。逆程电容 C556 至 C559、
C565 中有其中一短路，C314 短路等。
(3)若保护管 Q804 未导通，负载电没有短路．但 S1 点的电压仍不正常，则故障在开关 电源部分。常见的有 C818 或 C814 短路，R802 至 R812、R816、L802、L803 或 D805 开路， Q801、Q802、Q803 损坏,C808、C809、C812 至 C818 或 D803 至 D812 不良等。
(4)若测得 S1 点电压在 60V 左右，而且 R816 两端电压大于正常值 2V，则说明行扫描 部分有故障。
其次，检测行扫描电路，其方法与步骤是：
由于行扫描电路 IC501(AN5435)中设置有 X 射线保护电路，若该保护电路动作,将切断 行振荡输出，使行扫描停止工作。在 113V 电源电压输出正常的情况下，引起 X 射线保护电 路动作的故障原因有 D501 或 C414 短路。若 X 射线保护电路正常，则着手进行以下步骤的 检测：
(1)测量 IC501 的(6)脚电压(正常值为 1.8V)，若不正常．说明行激励无输出。原因可能
是 IC501 损坏，R505、R510 或 C510 开路,C507、C503、C510 开路、D501 短路。
(2)若 IC507 的(6)脚电压正常,而行激励管 Q501 的集电极电压异常(正常值为 86V)，则可 能是：行激励变压器 T501 或行激励管 Q501 损坏,电阻 R512 至 R514 中某一个开路,电容 C513 短路等。
(3)Q501 的集电极电压正常，则可能是：T501 开路，电阻 R816 或 R514 有问题。
(4)检查行输出管 Q551 的工作状态。引起 Q551 工作状态不正常的原因一般是 Q551 损 坏。同时，要检查逆程电容 C556 至 C559,C565 有无开路和短路。[Page]
(5)检查加速极和未级视放电压。加速极过低有时也会引起无光栅,如屏幕很暗,若检测结 果加速极供电电压仅 600V 左右,则是 C561 断路或失效,此电容击穿又将会引起电压全无。而 末级视放 190V 供电电压的过高,也会引起显像管无光,过低又使光栅失控。上面可以说明分 析问题不能只从单一方面下手，要从多方面考虑。
检查无光栅,无伴音,同时需要检查显像管，这可以从关机时的收缩光栅看有无高压及开
机时的灯丝是否发亮来判断。在电路中测显像管各脚电压，然后拔下管脚，再测其各脚电压， 由此即可判定是显像管的故障还是线路故障。
3．接通电源，保险丝 F801 就烧断 故障特征：一接通电源保险丝就立即烧断。

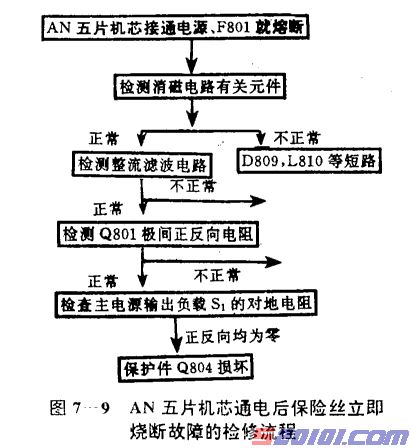

故障原因解析及检修：这类故障说明电源电路有短路故障，或开关电源输出端短路。 应重点检查开关电源电路内部各元件。具体检修流程见图 7—9 所示。
检修时,首先检查整流滤波电路 D801、D802、C807 等有否短路，然后用万用表 RX1Ω
档测开关管 Q801 极间正反向电阻。若测得 Q801 基极对发射极正反向电阻分别为 12Ω 和
170Ω,而集电极对发射极正反向电阻分别为零时，可将电容器 C812 焊下,再测量仍为零，可 判断兄 Q801 管 C-E 结间击穿。接着更换 Q801，此时开机不再烧保险丝，但仍无光栅，无 伴音，而且开关变压器 T801 发出连续的叫声，这说明开关稳压电源已工作，但行扫描没有 工作，频率没有同步到 1562Hz，，因此可听到叫声。再往下查行扫描电路。测电源 113V 输 出端 S1,对地只有 1V，说明负载电路有故障。这时需关机，用万用表 RX1Ω 档测量 S1 点对 地只有几欧，正反向均如此，常见的故障原因是保护元件 Q804 击穿。因为开关管 Q801 的 C、E 极间击穿，则 285V 电压会串过来将 Q804 击穿。
4．工作几分钟后自动关机
故障特征：刚开机收看正常，几分钟后光栅和伴音消失，扬声器有“突突”声 故障原因解析及检修：电视机收看正常，几分钟后，光栅和伴音消失，扬声器发出“突
突”声。这类故障一般是元器件工作一段时间后随着温度的升高其特性发生变化所致。 检修时,首先测量 S1 点电压，刚开机时为 113V 左右，但不久便逐渐升高，无光栅无伴
音时．S1 点的电压会升到 130V 以上，这显然是开关稳压电源的故障。检修时首先按本章典 型故障之一的检修方法进行检修。然后再测量+12V 调压管 Q552 的各极电压，若集电极电 压只有 0.5V，基极电压为 0.5V，发射极电压为 0.1V。此现象说明：X 射线保护电路起控工 作。故此，可判断稳压管 D501 由于输入电压过高而击穿导通，切断了行振荡输出使行扫描 电路停止工作。
出现该类故障还有一种情况，是开关稳压电源中调整比较器 Q803 的热稳定性不好。此
时测量 Q803 的各极电压：若发射极电压 6V，基极电压 6.6V，均正常，而集电极电压为 90v(正 常时为 108v),不正常,则一般是 Q803 损坏，更换新管后,电视机立即恢复正常。
5.无光但扬声器中有“沙”声 故障特征：无光栅．扬声器中只有轻微的“沙沙”声。
故障原因解析及检修：此故障系电源输出电压偏低所致。说明开关电源能工作。但主电 源负载太重。[Page]
首先检测 113V 端电压,出现这种故障时，S1 点的电压常常只有 70v 左右，且行输出管 Q551 发烫。由于行电流太大造成电压低,使伴音部分不能完全正常工作,但仍有很轻微的“沙 沙”声发出。
造成行输出管电流大的原因有：偏转线圈局部短路(将它拆下测量直流电阻，即可判断)； 行输出变压器 T551 内部短路;逆程电容 C556 至 C559 及 C565 漏电或击穿。
6.机内发出“吱吱”叫声 故障特征：图像与伴音均有，但机内发出“吱吱”的叫声
故障原因解析及检修：开机后，光栅和伴音均正常．但能听到从机内发出“吱吱”的叫 声,且图像在水平方向扭曲，此故障有两种可能：一是行同步正常,而开关电源处于自由振荡 状态，它的频率低于行频，大约在 12KHz 左右重复变化，对电视机产生干扰，使图像在水 平方向扭曲；二是行未同步。
检查从行输出变压器 T551 的(9)脚到开关稳压电源开关管 Q80l 基极间的电路：R817、 C813 及连接线，常见原因是 C813 开路失效，对于第二种情况，行没有同步，行频本身偏 低，此时需要调整行同步控制电位器 R506，使之得到稳定且无水平扭曲现象。
(四) 贵重易损件的修理与替代
1．Q80l 的代换
Q80l 原型号为 2SD850Q，为 NPN 低频高反压大功率管，其主要参数为：Vcbo＝1500V，
Icm＝3A，Pcm＝65W。损坏后可用 3DD850Q、BU208、BU308、BU500、2SC1942 来代换。
2，Q802 的代换
Q802 原型号为 2SA683NC，为硅材料 PNP 型高频管，其主要参数为：Vcbo=30V，Icm
＝1A，Pcm＝0.75W。损坏后，可用 2SA684、3CG121C、3CGl30C、3CX203、3CX204 来 代换。
3．Q803 的代换
Q803 原型号为 2SC1473NC ， 为硅材料 NPN 型高频 小功率管，其主要参数为： Vcbo=250V，Icm＝70mA，Pcm＝0.6W。损坏后可用 3DG180F、3DA87C、3DG130C 等管 子来代换。
4.D808 的代换
D808 为双向可控硅，140V 击穿。损坏后若手头没有双向可控硅，可改装成单向可控硅 保护形式，也可以用 SR2M 稳压管来代换。
5．D807、D812 的代换
D807 的稳压值为 6V，D812 的稳压值为 13V。损坏后，D807 可用 2CW54、2CWl3、
2CW103、2CW21B 来代换,D812 可用 2CW112、2CW21J、2CW20、2CW62 来代换。
一 34 英寸系列机型的能力，并已推向城乡市场,其技术与工艺已接近国际水平，深受用户的 欢迎。纵观各种牌号与品种的国产平面直角遥控彩色电视机，尤其是 21 英寸系列,其主机芯 电路不外乎采用我国多年来引进并消化国外先进技术而具有中国特色的、技术性能十分成熟
的 AN 五片、M-μ 二片、TA 二片、TA 四片及 TDA 二片等五种机芯；遥控系统则不外乎为 我国优选的三菱、东芝及飞利浦三大系统。而这五种主机芯电路和三大遥控系统的电路结构 特性及检修已有很多的维修图书作了详细介绍，鉴此，为了节省篇幅，在这里对其主机芯和 遥控系统不作详细介绍，仅将国产 21 一 34 英寸国产系列平面直角遥控彩色电视机中所开发 利用的新型主开关稳压电源的电路结构、电路形式及工作过程与检修方法作一介绍。本章专 门介绍 21 英寸系列，25 至 34 英寸大屏幕系列，将放在第八章中专门叙述。
由于国产 21 英寸系列平面直角遥控彩色电视机,采用同一种主机芯电路的品种和机型较
多,因此．为了避免内容上的重复,在解析电路时，拟按各种机型所用的主机芯电路为特征进 行归类合并，对其中不同之处，将在其具体机型的检修实例中予以说明。
一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
国产 AN 五片机芯系列 21 英寸平面直角遥控彩色电视机(以下简称 AN 五片遥控彩电机 芯)，其主机芯电路以日本松下公司开发生产的五块 AN 系列集成电路为核心完成整机的全 部小信号处理功能(其中 AN5132 担任图像中频信号处理；AN5612 担任视频放大与矩阵运 算；AN5622 担任色度解码；AN5435 担任行场扫描信号处理,AN5250 承担伴音信号处理)； 场扫描输出级采用电子开关控制的泵电源电路,具有省电、逆程消隐效果好等优点；图像中 频输入端采用螺旋式集中滤波器,选择性能好；电源电路采用高效率开关电源。全机耗电量 不大于 75W，可在 154V 至 285V 范围内稳定工作。在结构上实现单板化,除选台部分和视放 末级外，全部元件均排列在一块主板上,元器件排列均按 X、Y 方向排列，极性零件方向统 一为上方、左方为负极,下方、右方为正极。遥控系统采用我国优选的三菱 M50436-560SP 系统,主要由红外遥控信号发射处理电路 M50462P、红外遥控信号接收处理电路 CX20106A、 微处理器 M50436-560SP 及接口单元等部分构成。可实现对彩色电视机的全自动频道搜索、 频道设置、开关机、音量、亮度、色饱和度及静音等遥控功能。由于该遥控系统采用 5V+10
％单—电源供电，可全白动全频段预置 30 套电视节目；可利用主机手控键盘实现顺序选台、 直接选台；手动调谐频率具有调谐记忆；控制高频凋谐器电压级数可达 16384 级；可对每一 套节目进行 AFT ON OFF 供电；可实现 9 路模拟量控制；可进行 30 分、60 分、90 分、120 分时间选台定时关机，并可在 24 小时内选择任一时刻定时开机；可选择视频输入节日 TV、 AV1、AV2、RGB1．可进行关机前状态、模拟量状态等记忆以及屏幕字符显示。与该机芯 电路相同的平面直角遥控机有：牡丹 54C3A、熊猫 3615、3609A、3609B、3631B、长虹 CK53A、 金风 C54SZ1、泰山 TS54C10、青岛 SR5417、美乐 DS53C-2 等。[Page]
(二) 电源电路的组成及工作过程
AN 五片机芯系列平面直角遥控彩色电视机的电源电路主要由主开关稳压电源电路、遥 控电源电路、电源开／关机控制电路及自动保护电路等单元构成。现从维修角度出发．将其 各单元的电路结构特性及工作过程简介绍如下:
1．主开关稳压电源电路的工作过程
AN 五片遥控彩电机芯的主开关稳压电源由分立元件组成，其工作频率与行频同步。主
要由整流滤波、开关振荡、电压、驱动控制、误差鉴别相标准电压输出等部分组成，电路结 构方框见图 7 一 1 所示。实际电路见图 7—2 所示(以牡丹 54C3A 型机为例,以下均同)。
现从维修角度出发，简要解析其各部分电路的工作过程如下：
(1)整流滤波电路的过程
输入的 220V 交流电压通过 C801、C802 组成的平衡式高频抗干扰滤波器后,—路送给消 磁电路，另一路直接送至桥式整流电路进行整流。图 7—2 中的 D802~D805 组成桥式整流电 路，D811 为过压保护压敏电阻,它类似于稳压二极管,但它具有双向限幅特性,可将整流输出 电压限定在一定范围内，以防止输入电网电压升高时，引起开关电路损坏。R802 与 R807
为 RC 滤波器电路,电阻 R802 还可作为开机时的浪涌电流限制元件，220V 交流经整流及 C807
滤波后，形成约 285V 的脉动直流电压。
（2）开关振荡电路的工作过程 为了叙述方便，将本机芯—次电源的开关振荡电路简化成图 7 一 3。
图中 T801 为开关脉冲变压器，又是储能元件，晶体管 Q801 为开关调整管，电容 C814
为输出滤波电容，二极管 D805 是续流二极管。其开关振荡的工作过程是： 经整流及滤波后得到的 285V 脉动直流电压 E1，一方面通过开关变压器 T801 的初级绕
组 P1～P2 给开关管 Q801 集电极供电；另一方面又通过 R803 向 Q811 的基极提供基极偏流， 因而产生基极电流 Ib，使 Q801 集电极电流增加，电流 Ic 在 T801 初级所形成的感应电压 P1 端为正，而 P2 端为负。T801 次级 F2～F3 绕组及电容 C810、R806 组成正反馈电路。通过 变压器耦合，在次级 F2～F3 绕组两端感应出电压，极性如图 7—3 所示。正反馈结果使 Q801 基极电位比发射极电位更正，从而使基极电流进一步增加，同时集电极电流也更增加，这
一正反馈雪崩过程使 Q801 很快进入饱和导通。
由于上述过程非常迅速，也就是说正反馈的雪崩几乎在瞬间完成，因电容上的电压不能 跃变，所以电容 C310 来不及充电。当 Q801 饱和导通后，T801 次级 F2～F3 的感应电压通
过 R806、Q801 的基-射极输入电阻向 C810 充电。充电后电容上所建立的电压极性为左正右 负。随着 C810 充电，Q801 基极电位将逐渐下降．它的基极电流也随之下降。当 Q801 基极 电流减少至 Ib<Ic/β 时，Q801 退出饱和，进入放大区。此时．基极电流恢复了对集电极电流 的控制，随着基极电流的进一步减少，集电极电流也开始下降，脉冲变压器初级绕组的感应 电压与电流变化规律有关，集电极电流的减少使 T801 初级绕组产生反电动势的极性为 P1 端负、P2 端正，通过变压器耦合,在次级 F2～F3 绕组上的感应电压使 Q801 基极电位更加下 降，引起基极电流 Ib 和集电极电流 Ic 再次下降。同样，这也是正反馈雪崩过程,最后使开关 晶体管 Q801 完全截止。[Page]
在 Q801 截止后，T801 中 F2～F3 绕组两端的感应电压使二极管 D806 导通，电容 C810
开始放电．放电电流通过 R806 与二极管 D806。当 C810 放电之后，直流电压 El 又通过偏 置电阻 R803 使 Q801 再次导通,电路就周而复始地振荡。
自激振荡的频率决定于充放电时间常数。Q801 导通的时间(Tc)由 C810、R806 及 Q801 输入电阻决定。而 Q801 截止时间是由 C810、R806 及二极管 D806 正向电阻决定，二极管 D806 的作用是提供放电通路,充放电时间常数很大。造成脉冲占空比太大。采用二极管 D806 后,形成矩形脉冲的导通时间与截止时间较接近。正常工作时，开关电源的自激振荡频率由 行输出变压器反馈来的行逆程脉冲同步(即使开关周期与行周期相同)，防止开关脉冲对图像 产生的严重干扰。
(3)脉冲整流电压输出过程
在 Q801 导通时，脉冲变压器的初级 P1~P2 的电流呈线性上升，向电容 C814 充电及供 给负载电流,同时脉冲变压器 T801 储存能量。在 Q301 截止时，T801 次级 Fl～F3 绕组两端 的感应电压极性在 F1 端为负、F2 端为正，使二极管 D806 导通。并将前一段时间脉冲变压 器所储存的能量释放，即由 Fl～F3 绕组继续向电容 C804 充电或向负载供电，二极管 D805 的电流线性地下降。
输出的直流电压有三组，从电解电容 C814 上输出 E2 为 113V(也有些机型为 111V)的稳 定电压，供给行扫描及凋谐器作调谐电压；S2～S1 绕组的脉冲电压经 D803 整流、L803 和 C803 滤波取得+16 输出直流电压．供给伴音输出电路。并联在二极管 D803、D804 两端的 电容用来旁路高频成份，防止高频辐射。
（4）稳压控制电路的工作过程
从图 7—3 可知，该机芯的稳压控制电路由比较放大器和脉冲宽度调制器组成。电阻 R810、
R811、R812 组成取样电路，所得取样电压加到比较放大器 Q803 的基极。R809 与稳压二极
管 D807 为基准电压电路，基准电压加在 Q803 的发射极。晶体管 Q803 为比较放大器，将 取样电压与基准电压进行比较，比较误差电压放大后，由 Q803 集电极输出，然后去控制脉 冲宽度调制电路。
晶体管 Q802 为脉冲宽度调制电路，实际上可认为 Q802 是一个可控变电阻器，PNP 型
晶体管 Q802 的基极电位升高时，其集电极电流减少，C－E 结所呈现的电阻变大。基极电 位降低时，集电极电流增加，C－E 结所呈现的电阻变小。晶体管 Q802 的 C－E 结并联在开 关晶体管 Q801 的 B－E 结两端，用以调整 Q801 的输入阻抗，即作为 Q801 基极电流的分流 电路。
在开关晶体管 Q801 导通时，C810 充电回路充电时间常数 T 充=C810X(R806+rB-EQ801
／／rC—EQ802)。式中 rB—EQ801 为 Q801 导通时 B—E 结构的输入阻抗，rc—EQ801 为 Q802 的 C—E 结所呈现的电阻。这两个电阻是并联的。当 rc—EQ802 电阻变小时，充电时 间常数增大，导致 Q801 导通时间延长，最后使输出直流电压上升。
从以上分析可知，本电源的稳压过程和一般脉宽调制稳压电源相似。当输入电压不稳定
引起 16V 输出电压漂移时，误差电压通过 R312，作用在 Q803 基极；113V 输出漂移时，误 差电压通过 R810、R811 也同时作用在 Q803 基极，与 D807 提供的 6V 基准电压比较后，从 Q803 集电极输出放大后的误差电压，驱动调整管 Q802，使 Q802 发射极电位跟随基极电位 变化而变 化 ，是一个 负 反馈过程 ： E1 ↑→ VB803 ↑→ VC801 ↑→ VB803 ↓→ VC803 ↓→ VB801↓→IB801↓→E0↓→(补偿了原来的 E0 的上升)。而 E0↓→VB803↓→VC83↑→ VB802↑→VC802↑→VB801↑→IB801↑→EO(补偿了原来的 EO 的下降)。[Page]
2．遥控电源电路的工作过程
AN 五片遥控彩色电视机机芯的遥控电路共需 4 种直流稳压电源：30V、12V、5V 和-30V， 有关电路见图 7—4 所示。
如图，在主机芯不工作时，5V 和一 13V 电源仍然是必须保证的。下面介绍这些直流 电源的产生与控制过程。
在总电源开关接通时，主机芯的整流滤波电路便开始工作，在 C807 上产生约 300V 的 不稳定直流电压。这个电压通过连接器 CO 一 981 和 XP 一 981 的(3)、(1)脚送到遥控电路。 它通过 R994、R993 和 D927 在 Q956 的基极上建立起 12V 的稳定电压，因而 Q956 发射极 输出 11.3V 电压。图中 R991 和 R992 起限流作用；R989 和 Q955 用作过流保护；Q925 和 Q957 用作过压保护。
11.3V 电压经 D931 和 D924 反馈给第二级稳压电路。此时 D931 发光,以指示电视 机处
于“等待”状态。R947 和 D922 使 Q960 的基极稳定在约 5.6V。因而 Q960 发射极输出 5V
电压，供整个遥控电路使用。
在总电源开关接通时,220V 交流电压通过连接器 C0 一 980 和 XP980 馈至遥控电路,经 C951 降压、D928 相 D929 整流、D920 稳压后,产生-30V 电压,供 N902(M58655P)的(2)脚。 上述 5V 和-30V 电压的产生过程是指电视机处于“等待”状态的情况。这时电源的内阻 大、负载能力差。当 N901 接到开机命令而使主机芯工作时，主机芯中的 Q552 发射器输出
的 12V 电源电压便通过连接器 CO-12 相 XS-12 的(3)脚馈至 D923 的正极。由于 D924 和 D931
的压降比 D923 的压降大，所以 D923 的导通必引起 D931 和 D924 截止，即 5V 电源改由主 机芯的 12V 电源供电。与此同时，主机行输出变压器(4)脚输出的负脉冲通过连接器 CO-968
和 XP968 的(4)脚馈至遥控电路，经 Q930 整流、C943、R979、C942 滤波和限流，在 Q920 正极上产生-30V 电压。此外，主机芯开关电源产生的 30V 电压通过连接器 CO-12 和 XS-12 的(2)脚也提供给遥控电路。
3．电源开／关控制电路的工作过程 该机芯的电源控制包括主电源控制、开／关机控制及微处理器的自动复位等过程，有
关电路见图 7—5 所示。具体控制过程如下：
(1)主电源的控制
微处理器 M50436—560SP 的(9)脚为主电源的控制端，当电视机主电源开关接通电源时， 为遥控电路供电的副电源开始工作，整个遥控电路处于待命状态，但电视机的主电源未工作， 所以电视机机芯不工作。
如果用户按压电视机面板上的电源键或遥控发射器上的电源键，M50436—560SP(9)脚 便从低电平变为高电平，经过电平变换之后去接通电视机的主电源,于是电视机开始工作。 如果用户再次按压电视机面板上或遥控发射器上的电源键。则 M50436—560SP(9)脚由 高电平变为低电平，进而切断电视机的主电源，于是电视机机芯又不工作。处于待机状态。
(2)开、关机的控制
开、关机的控制功能，由 N901(9)脚上 V958 和 V959 等来完成，具体见图 7-5 所示。牡
丹 54C3A 采用电子耦合方式来控制主机芯的开关电源，具体方式是：V959 的集电极经由 R988、连接器 XP968-C0968(有的图纸误印为 XP988)的(1)脚连至主机芯开关电源的 Q803 集 电极，以控制开关电源。
当需要开机时，N901 的(9)脚输出高电平(5V)，使 Q958 导通，Q959 截止止,于是开关电[Page]
源工作，Q803 的集电极上有 107V 电压。当需要关机时，N901 的(9)脚输出低电平(0V)，使 Q958 截止，Q959 导通,于是 Q803 的集电极被 Q959 短路到地，开关电源停止工作，电视机 处于等待状态。
(3)自动复位过程
M50436—560SP 系统的自动复位电路由其(27)脚的外围元件构成。M50436—560SP 即 N901 的复位机理是：当 M50436—560SP 的(52)和(26)脚刚接上 5V 电源时,(27)脚的外接电路 必须使此脚处于低电平(0V),此时 M50436—560SP 内部的复位电路工作，对内部的所有电路 进行初始化，使其进入待命工作状态。大约在 1ms 之后，(27)脚应变为高电平(大于 0.9V) 状态，并一直维持下去，于是复位作用解除，M50436—560SP 转入正常工作状态，可以接 收输入信号并发挥其控制功能。
为了防止复位电路发生误动作，微处理器的(27)脚的内部有一个施密特电路。若从低电
于向高电平过渡，则只有在此脚电位上升到超过 0.9V 时复位作用才解除；反之，若(27)脚 从高电平下跌，则只有在此脚电位下降到低于 0.3V 时才发生复位。
具体复位过程是：主机的电源开关 S801 一接通，N901 的(26)脚便加上 5V 电源，这时 其(27)脚(复位端)为低电平,经过 1ms 之后此脚电压才上升到 3.6V 以上，在此期间内 N901
完成内部复位过程。由于 V953 基极上的偏置电阻 R981 接在 5V 电源上,所以在此电源刚建 立输出电压时 V953 就立即导通，使 N901(27)脚处于低电平(0V)。等到稳压二极管 D921 击 穿后，Q954 才导通,于是 Q953 截止，5V 电源通过 R980 向 C945 充电,使 N901(27)脚电压缓 慢上升到高电平(5V)。
4．自动保护电路
AN 五片遥控彩色电视机机芯电源电路的自动保护措施有二：其一是开关管 Q801 截止 的瞬间在开关变压器 T801 的 P1、P2 两端会感应出较高的尖峰脉冲。为了防止 Q801 的基极 与发射极之间击穿，这里加了一个 C812 来短路这个尖峰电压。其二是设置了专门的过压保 护电路，由 L804、Q804、C818、R819 组成。当输出电压超过 140V 时，可控硅 Q804 就短 路导通，从而使电路中保险丝熔断,机器停止工作，从而保护丁后面的电路。
另外在主机芯电路中的行扫描系统中亦设有过压保护电路，即为在 AN5434(IC501)的(5)
脚外接的 D501、R513、R503 组成的过压保护电路。比较电压取自 113V 在 R513、R503 上 的分压。正常情况下，R503 上的电压不足以使 D5O1 导通，(5)脚电位等于地电位。一旦 113V 电压上升，引起行输出过荷，高压上升时，稳压管 D50l 将导通,(5)脚有偏压输入，使内部高 压控制保护器导通，将行激励级输出的行频锯齿波旁路到地，使(6)脚停止输出。
二、典型故障的检修及贵重易损件的修理与替代
(一) 检修流程 由于该机芯系列彩色电视机采用的一次电源属串联型开关稳压电源，开关晶体管串联在
输入电压 E1 与输出负载之间，当接上市电后，底板带电。因此,在检修时，应用 1：1 隔离 变压器进行隔离，稳压控制部分重点检查开关管 Q801、控制放大管 Q802、比较放大管 Q803 及开关变压器 T801。如果更换了其中的元件，应重新调整电位器 R311，使输出电压稳定在[Page]
113V(有些机型为 111V)。 开关稳压电源不仅电路复杂，而且还与行扫描电路有关，这两部分电路中任一环节出
故障都会影响到整机的供电。当问题比较复杂,—时又找不到症结所在时，可断开电阻 R816， 将开关电源与行输出电路分开，并在 113V 端加一只 300Ω、45W 的电阻(若没有这样规格的 电阻，可通过串、并联形式，用几种电阻代替)作负载。这时，如果 113V 电压基本正常，则 故障在行输出部分，如果 113V 电压不正常，则故障在开关稳压电源部分。具体检修流程见
图 7—6 所示。
(二) 主开关电源电路的故障特征及检修要点
AN 五片机芯系列遥控彩色电视机主开关电源的故障特点通常表现为以下三种：
1．开机后烧断保险丝 F801
产生这类故障的原因不外乎于两方面：一是输入端或桥式整流电路有短路现象，如桥式 整流元件或压敏电阻短路,或者 C801、C802 中任—个短路,造成整流输入端短路；二是开关 电源输出端短路，如行输出管 Q550 或行输出变压器 T551 有短路故障。
2．113V 输出电压下降且不可调整 这类故障的主要原因有如下一些：
(1)若空载时 TPS1 的正常值为 113V，负载接入后电压即刻下降，改变稳压调节器 R811 亦无效，则说明开关调整管 Q801 饱和压降大，增益小，或稳压控制管 Q802、Q803 增益小， 造成电源电阻过大、负荷能力差。
(2)D806 为 Q801 的 B-E 结保护二极管，也是正反馈耦合电容 C810 放电的通路。D806 短路将造成 Q801 停振，无开关脉冲输出；D806 开路将使 C810 放电时间变长，输出电压下 降。
(3)R812 开路或基准稳压二极管 D807 短路，均会使比较放大管 Q803 导通变强，集电极 电压下降，造成 Q801 基极电位下降，导通减弱。
(4)偏置电阻 R803 开路，引起 Q801 停振。R803 阻值变大或 Q802 漏电严重，将使 Q801
偏压减小，输出电压下降。
(5)过压保护可控硅 Q804 损坏严重，使输出端短路，并伴有“吱吱”的报警声。
(6)行输出系统有局部短路现象，造成行输出管 Q551 电流过大，使 113V 电压下降，并 发出报警声。
3．113V 输出电压上升，电压不可调整
(1)比较放大器 Q803 不工作。如 R810、R818、D812、R811 中任一个开路，使正偏压 消失;R809、D807 开路，使基准电压下降；负载电阻 R808 开路；Q803 损坏等。
(2)调整管 Q803 不工作，如 R807 开路、Q802 损坏等。 具体检修技巧与方法是：
当断开 R806 后，TPS1 的 113V 电压仍不正常，则说明开关稳压电源电路有故障。在着 手检修时需先分清是 Q801 集电极前面的问题，还是后面的问题。其方法是关机测 Q801 集 电极对地的电阻，正常值在 10kΩ 以上，若阻值小说明电路中有短路和击穿元件。这时可断
掉 Q801 测 T801 的 P2 或 P1 的对地阻值，若正常，说明 Q801 和 C812 击穿或漏电；若不正 常，说明是电源插头到开关变压器之间有短路，一般是 F801 熔断。检修时首先拔掉 CO-82 插件，测电源插头两端阻值，有阻值说明 C801、C802 和 L801 元件有短路或漏电现象；如 无问题，则恢复 CO 一 82 插件。去掉 CO 一 82 插件，同样测其阻值，正常值在几百千欧以 上。如果在交换表笔的过程中出现阻值小的情况，说明整流部分的 L801 和电容有击穿漏电 现象，这部分易损元件是 R802、C807、D801 和 D802。[Page]
如果关机检查 Q801 集电极对地阻值正常，开机测 285V 直流电压也正常，而 TPS1 无
电压输出，首先检查 R803 是否开路,然后断开 L804 看是否有 113V 电压输出。若 R803 正常 且有 113V 电压，证明 Q804 可控硅管导通或者损坏。有些机型用的是 D808 双向开关元件， 一旦电源电压超出 140V 就会击穿而起保护作用，修复后要注意观察电源输出的稳定性。如 断开 L804 后电压仍不正常，要重点检查开关变压器次级绕组上的二极管和电容是否有问题。 更换时要注意用原型号的晶体管，例如 Q802 损坏，如用不合适的晶体管代用，虽输出电压 正常，但开关变压器容易出现峰呜声，而且 Q801 会过热，这是开关管的工作状态不正常引
起的。
在检修 Q801 过程．有时出现 Q801 的极间阻值完全正常，但接到电路中开关电源不工 作(有时可以听到开关变压器有峰呜声)。这时换一只新管，电源即可恢复正常。原因是换下
的 Q801 管虽然正反向阻值正常，但其特性曲线变坏。
(三) 常见故障的原因分析及检修技法
1.不能开机 故障特征：采用主机的面板键控制和红外遥控发射器控制都不能开启主机电源，整机无
光栅、无图像、无伴音。 机理原因解析与检修：这是典型的主机芯电源未工作的故障，故障部位绝大多数发生
电源控制或主机芯的开关电源电路中。着手检修时．首先应区分故障是在遥控电路还是在主 机芯开关电源。可观察主机面板上的等待指示灯是否点亮，若不亮则可初步判断故障在遥控 系统的电源电路，这时可将遥控电路中 XP 一 968(1)脚的 R998 断开，即解除遥控部分对主 机开关电源的误控制。如断开后主机能够启动并正常工作(指光栅正常)，则说明故障出在遥 控部分,否则就要先检查开关电源电路了，检测点为 XP 一 968(1)脚的电压，这点电压为 107V 时主机芯开关电源才会工作。
在确认故障由遥控部分电路引起后，应先检查 N901 的工作状态是否正常，通常用以下
方法判断：(1)测量 N901(52)脚有无 5V 电压。这个电压不能低于 4.4V，否则 CPU 的工作会 不正常。(2)测量 N901(28)(29)脚以判断 N901 的时钟脉冲振荡器是否工作，(28)脚为 0.6V，
(29)脚为 0V。(3)测量 N901(27)脚是否有复位的工作过程，即(27)脚上的电压要比(52)脚上的
5V 电压晚到 1ms 的时间。这在 N901 的(27)脚不好直接测量出来,但可以在复位电路中检测 出来，办法是把万用表拨到 2．5V 直流电压档，将机器总电源关掉，黑表笔接地，红表笔
接 Q953 的基极，这时因未开机测到电压为 0V(如刚关机不久,这点的电压会在 5V 到 0V 之 间。遇此情况时应等此点电压降到 0V 后再开机)。然后再打开机器总电源开关，若万用表 的指针像测量 10μF 电容的电阻时那样摆动一下又回到原处，则说明 N901(27)脚的“复位” 过程是正常的，若无上述过程，则 N901 的复位就没有进行。经过以上三个方面的检测，如 都是正常的，则可认为 N901 正常工作的条件都已具备了。最后可借助于 N901(1)至(4)脚上
有无电位变化来最后判定 N901 的工作是否正常。如用万用表检测 N901(2)脚的电位，在进 行“音调节”时 N901 的电位应在 0 至 10V 范围内变化。[Page]
判定 N901 工作正常后，对于不能开机故障的检修就简单了。N901(9)脚电位的高低是 控制主机芯启动的关键。用手去按动“0”键时,(9)脚应出现 0V 和 5V 的高低电位变化。若 没有这一变化，则要检查按键矩阵电路中 S901 这部分与 N901 之间的电路了。若有电位变 化，则要测量 N901(9)脚与 Q958 基极的连接是否正常，即 Q958 的基极电位也应有 0V 和
0.7V 电位的变化，集电极上应有 5V 和 0V 的变化。接着测量 Q959 集电极上的电压，正常 时应有 0V 和 107V 电位的变化，Q959 集电极为 107V 时,主机工作在正常伏态下,否则土机 芯不启动工作。这部分电路的易损件和引发的故障如下：
Q959 短路，主机芯不启动；Q959 开路,遥控二次开机开关(即遥控开机)不起作用；Q958
开路,遥控二次开机不起作用；Q958 短路，主机不起动；N901(9)脚无电位变化，主机不起 动。
5V 电源直接影响遥控电路的工作。这个电源电路称为“等待电源”电路。主机芯 C807+ 端通过 XP—981(3)脚向等待电源输入 300V 直流电压。如无 300V 则要检查主机芯的开关电 源电路。300V 经 R99l、R992 降压供给 Q956 的集电极。这点的电压有两种状态值：主机芯 未启动时这点电压为 13V，主机芯启动后勾 230V。这是因为主机芯启动后，主机芯上输入
的 12V 替代丁 Q956 的工作，使 Q956 截止。
在主机芯未启动时，Q956 发射极上的电压为 11.5V。会使发光二极管 D931 发光．显示 等待电源已工作。这一电压经 D931 后，再经 D924 变成 10.4V，供给 Q960 工作，在 D922、 R947 的作用下输出 5V(实测约 4.7V)，用作遥控电路的 5V 电源。若主机启动后工作正常， 则主机的 12V 直流电压经由 XS—12(4)脚输入，D923 负极为 11.3V，使 D924 截止，D931 也就自行熄灭了。所以在主机芯总电源开关启动时，若机器工作正常，则 D931 只闪亮一下 渐渐熄灭。若无这一过程则说明有故障。若主机芯的 12V 因某种原因未能加到 Q960 的集电 极上，则等待电源电路中的 Q956 就要继续导通工作，从而会使 R991、R992 发热。甚至烧 坏。检修时请注意这一点，不要轻易拔掉 XS—12 等插头。等待电源电路中易损件及引发的 故障如下：
D927 短路，造成 Q956 无 11.5V 输出；Q956 短路，烧坏 R991、R992；Q956 开路，造

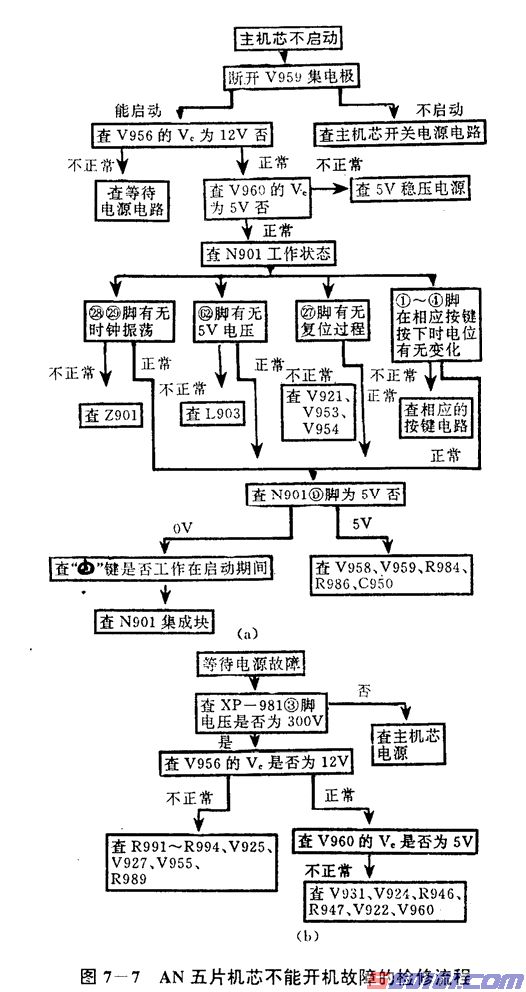

成 Q956 无 11.5V 输出，D931 开路(因安装不慎，造成铜箔断),Q960 因无输入电压而无 5V 输出；D922 短路，5V 无输出；D922 开路，5V 升高，烧坏 N901 等(少见)；Q960 短路，5V 升高，烧坏 N901 等；Q960 开路，5V 无输出。综上所述,AN 五片机芯不能开机故障的检修 流程见图 7 一 7 所示。
2．无光栅，无图像，无伴音
故障特征：打开电视机，屏幕上无光栅，扬声器无声音，反复调整机外的亮度、音量旋 钮也无效。
机理原因解析及检修：对这种故障，应首先检查电源是否接通，电源保险丝 F801(2A)
是否断路，排除这种情况后，再进行修理。 在着手检测之前，先仔细观察显像管灯丝是否发亮。开机后，如果灯丝亮，说明开关
电源及行扫描电路是好的，故障出在供给信号通道的 12V 稳压电路上。用万用表测量行扫 描部分 12V 电源调整管 Q555 集电极(S5 测试点)上的电压，正常值应为 14+1V。若该点电压 为零，则可能是 R555 开路、D554 损坏、C554 短路。若 S6 点的电压正常，再测 S4 点的电 压，正常值为 12.4±1V。若不正常，则故障原因有以下几种可能：调整管 Q552 损坏，R555 开路，D552 短路，C556、C116、C117、C120、C55、C419 中的任一个短路或变质；IC101(AN5132) 损坏。若 S4、S6 测试点电压正常，那么只能认为无光、无声分别是图像和伴音电路各自的 原因产生的，只是二个毛病同时出现的巧合情况，才分别检查伴音系统和扫描电路的毛病。[Page]
开机后，显像管灯丝不亮,经检查显像管本身完好无故障。此时，应检查开关稳压电源和行 扫描部分的故障部位。具体检修流程见图 7—8 所示。
首先检查开关稳压电源，其方法与步骤是：
(1)测量开关稳压电源的+113V 电压输出点(S1 测试点)。若 S1 电压不正常，则检查开关
管 Q801 的集电极电压，正常的直流电压为 285V 左右。若此电压不正常，则进一步检查整 流前的电压是否正常。造成整流前电压不正常的原因有以下几种：消磁电路中的热敏电阻 D809 短路，消磁线圈 L810 短路，使保险丝 F801 熔断；插头插座 CO－82 接触不良，L801 开路等。若整流前电压正常而整流后电压不正常，则可能是整流管 D8O1、D802 或高频旁 路电容 C801 至 C805，滤波电容 C807 电容损坏，其中 C807 短路的可能性最大。若整流电 压正常，而开关管 Q807 的集电极电压不正常，则为开关变压器 T801 的 P1、P2 接点没接好,
或 Pl、P2 内部断路。
(2)若 Q801 集电极电压正常，而测试点 S1 电压不正常,则故障在开关电源部分，最常见 的是可控硅 Q804 导通。此时,S1 电压只有 2V 左右，并伴有“吱吱”叫声，说明开关电源输 出电压过高而使得保护管 Q804 导通。此时用万用表“RX100Ω"档测量 S1 点对地电阻偏小
(Q804 未导通时，正向电阻为 410Ω，反向电阻为 50kΩ)。电阻偏小、表示负载可能短路。 此时，应切断负载电路,上一个 40Ω／40W 的电阻作假负载。若 S1 点电压恢复正常，则出现 这种故障的原因可以在 113V 输出电路中查找。S1 点的输出分别通过 R816、R512、R510、 R513、R560 五个电阻通向行激励和行输出的各部分电路。最常见的是，行输出管 Q551 击 穿。逆程电容 C556 至 C559、
C565 中有其中一短路，C314 短路等。
(3)若保护管 Q804 未导通，负载电没有短路．但 S1 点的电压仍不正常，则故障在开关 电源部分。常见的有 C818 或 C814 短路，R802 至 R812、R816、L802、L803 或 D805 开路， Q801、Q802、Q803 损坏,C808、C809、C812 至 C818 或 D803 至 D812 不良等。
(4)若测得 S1 点电压在 60V 左右，而且 R816 两端电压大于正常值 2V，则说明行扫描 部分有故障。
其次，检测行扫描电路，其方法与步骤是：
由于行扫描电路 IC501(AN5435)中设置有 X 射线保护电路，若该保护电路动作,将切断 行振荡输出，使行扫描停止工作。在 113V 电源电压输出正常的情况下，引起 X 射线保护电 路动作的故障原因有 D501 或 C414 短路。若 X 射线保护电路正常，则着手进行以下步骤的 检测：
(1)测量 IC501 的(6)脚电压(正常值为 1.8V)，若不正常．说明行激励无输出。原因可能
是 IC501 损坏，R505、R510 或 C510 开路,C507、C503、C510 开路、D501 短路。
(2)若 IC507 的(6)脚电压正常,而行激励管 Q501 的集电极电压异常(正常值为 86V)，则可 能是：行激励变压器 T501 或行激励管 Q501 损坏,电阻 R512 至 R514 中某一个开路,电容 C513 短路等。
(3)Q501 的集电极电压正常，则可能是：T501 开路，电阻 R816 或 R514 有问题。
(4)检查行输出管 Q551 的工作状态。引起 Q551 工作状态不正常的原因一般是 Q551 损 坏。同时，要检查逆程电容 C556 至 C559,C565 有无开路和短路。[Page]
(5)检查加速极和未级视放电压。加速极过低有时也会引起无光栅,如屏幕很暗,若检测结 果加速极供电电压仅 600V 左右,则是 C561 断路或失效,此电容击穿又将会引起电压全无。而 末级视放 190V 供电电压的过高,也会引起显像管无光,过低又使光栅失控。上面可以说明分 析问题不能只从单一方面下手，要从多方面考虑。
检查无光栅,无伴音,同时需要检查显像管，这可以从关机时的收缩光栅看有无高压及开
机时的灯丝是否发亮来判断。在电路中测显像管各脚电压，然后拔下管脚，再测其各脚电压， 由此即可判定是显像管的故障还是线路故障。
3．接通电源，保险丝 F801 就烧断 故障特征：一接通电源保险丝就立即烧断。
故障原因解析及检修：这类故障说明电源电路有短路故障，或开关电源输出端短路。 应重点检查开关电源电路内部各元件。具体检修流程见图 7—9 所示。
检修时,首先检查整流滤波电路 D801、D802、C807 等有否短路，然后用万用表 RX1Ω
档测开关管 Q801 极间正反向电阻。若测得 Q801 基极对发射极正反向电阻分别为 12Ω 和
170Ω,而集电极对发射极正反向电阻分别为零时，可将电容器 C812 焊下,再测量仍为零，可 判断兄 Q801 管 C-E 结间击穿。接着更换 Q801，此时开机不再烧保险丝，但仍无光栅，无 伴音，而且开关变压器 T801 发出连续的叫声，这说明开关稳压电源已工作，但行扫描没有 工作，频率没有同步到 1562Hz，，因此可听到叫声。再往下查行扫描电路。测电源 113V 输 出端 S1,对地只有 1V，说明负载电路有故障。这时需关机，用万用表 RX1Ω 档测量 S1 点对 地只有几欧，正反向均如此，常见的故障原因是保护元件 Q804 击穿。因为开关管 Q801 的 C、E 极间击穿，则 285V 电压会串过来将 Q804 击穿。
4．工作几分钟后自动关机
故障特征：刚开机收看正常，几分钟后光栅和伴音消失，扬声器有“突突”声 故障原因解析及检修：电视机收看正常，几分钟后，光栅和伴音消失，扬声器发出“突
突”声。这类故障一般是元器件工作一段时间后随着温度的升高其特性发生变化所致。 检修时,首先测量 S1 点电压，刚开机时为 113V 左右，但不久便逐渐升高，无光栅无伴
音时．S1 点的电压会升到 130V 以上，这显然是开关稳压电源的故障。检修时首先按本章典 型故障之一的检修方法进行检修。然后再测量+12V 调压管 Q552 的各极电压，若集电极电 压只有 0.5V，基极电压为 0.5V，发射极电压为 0.1V。此现象说明：X 射线保护电路起控工 作。故此，可判断稳压管 D501 由于输入电压过高而击穿导通，切断了行振荡输出使行扫描 电路停止工作。
出现该类故障还有一种情况，是开关稳压电源中调整比较器 Q803 的热稳定性不好。此
时测量 Q803 的各极电压：若发射极电压 6V，基极电压 6.6V，均正常，而集电极电压为 90v(正 常时为 108v),不正常,则一般是 Q803 损坏，更换新管后,电视机立即恢复正常。
5.无光但扬声器中有“沙”声 故障特征：无光栅．扬声器中只有轻微的“沙沙”声。
故障原因解析及检修：此故障系电源输出电压偏低所致。说明开关电源能工作。但主电 源负载太重。[Page]
首先检测 113V 端电压,出现这种故障时，S1 点的电压常常只有 70v 左右，且行输出管 Q551 发烫。由于行电流太大造成电压低,使伴音部分不能完全正常工作,但仍有很轻微的“沙 沙”声发出。
造成行输出管电流大的原因有：偏转线圈局部短路(将它拆下测量直流电阻，即可判断)； 行输出变压器 T551 内部短路;逆程电容 C556 至 C559 及 C565 漏电或击穿。
6.机内发出“吱吱”叫声 故障特征：图像与伴音均有，但机内发出“吱吱”的叫声
故障原因解析及检修：开机后，光栅和伴音均正常．但能听到从机内发出“吱吱”的叫 声,且图像在水平方向扭曲，此故障有两种可能：一是行同步正常,而开关电源处于自由振荡 状态，它的频率低于行频，大约在 12KHz 左右重复变化，对电视机产生干扰，使图像在水 平方向扭曲；二是行未同步。
检查从行输出变压器 T551 的(9)脚到开关稳压电源开关管 Q80l 基极间的电路：R817、 C813 及连接线，常见原因是 C813 开路失效，对于第二种情况，行没有同步，行频本身偏 低，此时需要调整行同步控制电位器 R506，使之得到稳定且无水平扭曲现象。
(四) 贵重易损件的修理与替代
1．Q80l 的代换
Q80l 原型号为 2SD850Q，为 NPN 低频高反压大功率管，其主要参数为：Vcbo＝1500V，
Icm＝3A，Pcm＝65W。损坏后可用 3DD850Q、BU208、BU308、BU500、2SC1942 来代换。
2，Q802 的代换
Q802 原型号为 2SA683NC，为硅材料 PNP 型高频管，其主要参数为：Vcbo=30V，Icm
＝1A，Pcm＝0.75W。损坏后，可用 2SA684、3CG121C、3CGl30C、3CX203、3CX204 来 代换。
3．Q803 的代换
Q803 原型号为 2SC1473NC ， 为硅材料 NPN 型高频 小功率管，其主要参数为： Vcbo=250V，Icm＝70mA，Pcm＝0.6W。损坏后可用 3DG180F、3DA87C、3DG130C 等管 子来代换。
4.D808 的代换
D808 为双向可控硅，140V 击穿。损坏后若手头没有双向可控硅，可改装成单向可控硅 保护形式，也可以用 SR2M 稳压管来代换。
5．D807、D812 的代换
D807 的稳压值为 6V，D812 的稳压值为 13V。损坏后，D807 可用 2CW54、2CWl3、
2CW103、2CW21B 来代换,D812 可用 2CW112、2CW21J、2CW20、2CW62 来代换。
版权声明：本文为转载文章，版权归原作者所有，欢迎分享本文，转载请保留出处！
