TCL 2026A液晶电视集电视、电脑显示功能，是采用先进的数码芯片配2026系列外观而成，其核心技术芯片运用GENESIS 公司的GM2221，内部集成强大的平板图像处理器、3路信号输入（RGB输入、DVI输入、ITU 656视频输入）、OSD控制、内置x86微处理器、PLL时钟控发生器、ADC及智能图像处理等功能模块。具有高显示品质及体积小、重量轻等优点，同时具有省电及无辐射等特性。
主要功能：支持VGA电脑：1240*768/70.10Hz；YPbPr分量（HDTV高清信号）和YCbCr色差信号共用端口，高清输入：支持480p、720p；AV-Video视频1路；AV-Audio音频1路；S端子1路。取消功能：全球丽音、PIP、DVI接口。
TCL 2026A整机机芯板电路包括：
一体化数码高频调谐器（内部包括：图象中放、视频检波、视频处理、伴音鉴频、预中放电路、声表面波滤波器、中频放大、中频压控振荡器（PIF-VCO）、视频检波器等组成）、数字视频解码器、视频切换开关、液晶显示处理器、EEPROM存储器、帧存储器、缓冲器、伴音前置音效、伴音功放、静音控制等组成（整机电路组成框图详见如图3-1所示）。
本机芯板电路采用组件包括：AV端子板、高频板、遥控板、数字板、接收板、前控板、TU转接板、背光驱动板，主要电路的处理集中在数字板组件上，另外高频板和背光驱动板整个组件是外发厂提供，在这只做简单介绍。
一、数字板信号流程介绍
TCL 2026A液晶电视数字板机芯电路包括：数字视频解码器、视频切换开关、液晶显示处理器、EEPROM存储器、帧存储器、缓冲器、伴音前置音效、伴音功放、静音控制等组成。
它共采用集成电路分别为：U2-EEPROMAT24C02、U3视频开关PI5V330Q、U4液晶显示处理器GM5221、U5施密特触发器SN74HC14、U6-Flash EEPROM：SST39SF020A、U7-IIC串行EEPROM-24LC16B、U8双通道20V（D-S）MOSFET-SI9953DY、U9开关电源LM2596、U10-3.3V集成块 AIC1084-33CM（TO-263）、U11低压差稳压IC KA278R09TU（9V/2A）、U12-3.3V稳压集成块、U13/U14稳压电源块 LM1117MPX-1.8V、U15数字视频解码器TVP5147PFP、U18伴音功放TDA1517P、U19伴音前置音效处理NIW1142组成。

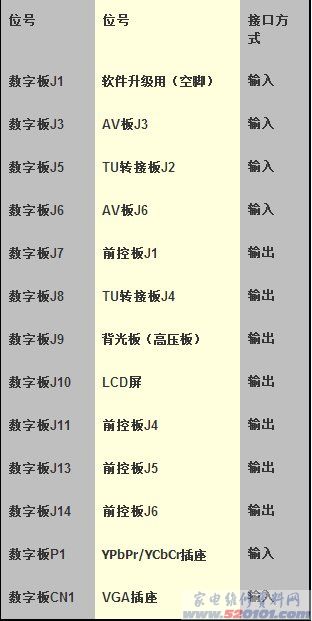

数字板各连接线插接口对应输入/输出情况表：
1、TV信号流程
（1）、TV视频信号流程
75欧姆天线接收的高频电视信号，输入到高频板组件的TCL-2002MI一体化数字高频调谐器TU，经TU内部电路处理：高频放大、混频、滤波、中放、检波、鉴频、预视放、AGC自动增益控制、AFT自动频率控制、PLL锁相环滤波等电路。TU输出的视频Video信号经高频板VGA接口插座输出，送入到TU转接板接口插座J1，经过TU转接板进行转接后，由TU转接板插座J2第8脚输出，直接送入到数字板插座J5第8脚TV-IN。
注：TCL-2002MI一体化数字高频调谐器TU引脚功能介绍。
TV-IN信号由数字板组件插座J5第8脚输入，经C157、C158滤波，R112限流，L37、L50组成的低通滤波电电路抑制信号干扰，C154耦合，送入到U15数字视频解码器TVP5147PFP第16脚，经TVP5147PFP内部电路处理：数字转换器ADC、取样AGC、MUX控制、同步发生器、时间处理器、IIC总线、视频处理、VBI处理器等。由TVP5147PFP第43～47、50～52输出数字的8BIT-YUV[0..7]，送入到U4液晶显示处理器GM5221第102～111脚。
数字YUV信号经过U4液晶显示处理器GM5221内部电路处理：图像处理器、RAM、ROM、OSD控制、内置x86微处理器、PWM通道、PLL时钟控发生器、ADC、智能图像处理、LVDS信号（低电压差动信号）处理等。由GM5221输出LVDS信号到液晶屏电路，分别从第13～22脚输出10BIT-LV..E[0..9]，经RN1、RN2、RN3，送入数字板组件接口插座J10第8～19脚输出，直接送入到Panel液晶显示屏电路；第29～38脚输出10BIT-LV..O[0..9]，经RN3、RN4、RN5，送入数字板组件接口插座J10第20～30脚输出，直接送入到Panel液晶显示屏电路。由GM5221第98脚输出PWMO控制信号，经R82、R80、Q7组成的电压放大电路，C72、C73滤波后，由数字板组件接口插座J9第3脚输出，直接送入到Inverter背光驱动板，经过背光驱动板组件产生驱动高压送入到Panel液晶显示屏电路。
（2）、TV音频信号流程
TV音频信号同样和TV视频信号流程一样，经TCL-2002MI一体化数字高频调谐器TU处理，由TU第10脚输出的音频Audio信号经高频板VGA接口插座输出，送入到TU转接板接口插座J1，经过TU转接板进行转接后，由TU转接板插座J2第4/6脚输出TUNER-L/R信号，直接送入到数字板插座J5第4和6脚。
TUNER-L/R左右声道音频信号经数字板组件上插座J5后，TUNER-L信号经R141限流、C175滤波，C200耦合直接送入到U19伴音前置音效处理NIW1142第27脚；TUNER-R信号经R153限流、C197滤波，C196耦合直接送入到伴音前置音效处理NIW1142第4脚。在NIW1142内部电路处理：自动增益控制AGC、音量控制、音调、模拟立体声、IIC总线控制等，L左声道音频信号由NIW1142第10脚输出，经R154限流、C205滤波，C198耦合，输入到U18伴音功放TDA1517P第9脚；R右声道音频信号由NIW1142第21脚输出，经R149限流、C183滤波，C182耦合，输入到伴音功放TDA1517P第1脚。
左、右声道信号输入到伴音功放TDA1517P，经内部电路伴音放大、静音控制处理。由TDA1517P第6脚输出左声道音频信号，经C178耦合，输入到数字板插座J13，连接到前控板插座J5，再由前控板左声道插座J7输出连接到左扬声器还原出声音；右声道音频信号由TDA1517P第4脚输出，经C178耦合，输入到数字板插座J14，连接到前控板插座J6，再由前控板左声道插座J8输出连接到右扬声器还原出声音。
2、AV信号流程
（1）、AV视频信号流程（AV视频信号CVBS1和S端子Y、C信号）
AV视频信号CVBS1流程：
AV视频信号CVBS1是从AV组件板AV1插座V接口输入，经AV组件板线插J3第3输出，送入到数字板组件线插J3第3脚，经C126、C127滤波、R105限流、L34、L47组成的低通滤波电电路抑制信号干扰，C144耦合后，经C226滤波输入到U15数字视频解码器TVP5147PFP第7脚，经TVP5147PFP内部电路处理后，输出信号流程同TV视频信号流程。
S端子Y、C信号流程：
S端子Y、C信号是从AV组件板SZ1插座输入，经AV组件板线插J3第5输出SVIDEO-Y信号，送入到数字板组件线插J3第5脚，经C147、C148滤波、R110限流、L36、L51组成的低通滤波电电路抑制信号干扰，、C145耦合后输入到U15数字视频解码器TVP5147PFP第8脚；J3第7输出SVIDEO-C信号，送入到数字板组件线插J3第7脚，经C140、C141滤波、R108限流、L35、L49组成的低通滤波电电路抑制信号干扰，C128耦合后输入到U15数字视频解码器TVP5147PFP第1脚。经TVP5147PFP内部电路处理后，输出信号流程同TV视频信号流程。
（2）、AV音频信号流程
AV左、右音频信号流程：
AV左、右音频信号L、R是从AV组件板AV1插座L、R接口输入，经AV组件板线插J6第1脚输出L信号，J6第3脚输出R信号，分别送入到数字板组件线插J6第1、3脚。
AV-L信号经R144限流、C177滤波，C189耦合直接送入到U19伴音前置音效处理NIW1142第29脚；AV-R信号经R150限流、C184滤波，C191耦合直接送入到伴音前置音效处理NIW1142第2脚。经NIW1142内部电路处理后，输出信号流程同TV音频信号流程。
3、HDTV高清信号流程
（1）、HDTV高清信号Y/Pb/Pr流程：
HDTV高清信号Y/Pb/Pr信号是直接从数字板P1插座接口输入。Y信号经C1、R32、R24、R33、Q1组成的射随电路，由射随器Q1发射极输出到U3视频开关PI5V330Q第2脚；Pb信号经C17、R49、R47、R50、Q6组成的射随电路，由射随器Q6发射极输出到PI5V330Q第5脚；Pr信号经C13、R36、R35、R26、Q2组成的射随电路，由射随器Q2发射极输出到PI5V330Q第14脚。
视频开关PI5V330Q是将HDTV高清信号Y/Pb/Pr和VGA电脑R/G/B进行切换，在选择HDTV高清信号是分别第4/12/7脚输出Y/Pb/Pr信号。Y信号经R25限流、C8滤波，输入到U4液晶显示处理器GM5221第脚；Pb信号经R28限流、C10滤波，输入到液晶显示处理器GM5221第151脚；Pr信号经R22限流、C6滤波，输入到液晶显示处理器GM5221第142脚。经GM5221内部电路处理后，输出信号流程同TV视频信号流程。
注：分量色差信号Y/Cb/Cr与HDTV信号Y/Pb/Pr采用同一插座接口P1输入，所以信号流程一样。
（2）、HDTV音频信号流程
HDTV左、右音频信号输入接口与AV左、右音频信号输入接口采用同一插座接口：AV组件板AV1插座L、R接口。所以HDTV音频信号流程同AV音频信号流程一样。
4、VGA信号流程
（1）、VGA-HS/VS/R/G/B信号流程
VGA接口HS/VS/R/G/B信号是直接从数字板CN2插座接口输入。
HS行同步信号由CN2-VGA插座第13脚输入，经R23限流，输入到U5施密特触发器SN74HC14第3脚，经内部触发器控制，由第10脚输出VGA-HS信号；VS行同步信号由CN2-VGA插座第14脚输入，经R27限流，输入到施密特触发器SN74HC14第5脚，经内部触发器控制，由第8脚输出VGA-VS信号。
VGA-HS信号直接输入到U4液晶显示处理器GM5221第181脚，作为行同步信号输入送入到内部图像处理电路；VGA-VS信号直接输入到液晶显示处理器GM5221第182脚，作为场同步信号输入送入到内部图像处理电路。
R信号由CN2-VGA插座第1脚输入，经R19限流，再经C14、R43、R41、Q3组成的射随电路，由射随器Q3发射极输出到U3视频开关PI5V330Q第13脚；G信号由CN2-VGA插座第2脚输入，经R20限流，再经C15、R42、R45、Q4组成的射随电路，由射随器Q4发射极输出到视频开关PI5V330Q第3脚；B信号由CN2-VGA插座第3脚输入，经R21限流，再经C16、R46、R48、Q5组成的射随电路，由射随器Q5发射极输出到视频开关PI5V330Q第6脚。
视频开关PI5V330Q是将HDTV高清信号Y/Pb/Pr和VGA电脑R/G/B进行切换，同样在选择VGA电脑信号也是分别由第4/12/7脚输出G/B/R信号。输入到液晶显示处理器GM5221后信号流程同TV视频信号流程。
（2）、VGA音频信号流程
VGA左、右音频信号输入接口与AV左、右音频信号输入接口采用同一插座接口：AV组件板AV1插座L、R接口。所以VGA音频信号流程同AV音频信号流程一样。
二、TU转接板信号流程介绍
TCL 2026A液晶电视TU转换板电路是将TU板输出的视频、音频信号转接到数字板上，主要由3个插座组成。
TU转接板各连接线插接口对应输入/输出情况表：
三、前控板信号流程介绍
TCL 2026A液晶电视前控板电路主要处理：遥控IR、按键KEY、指示灯LED信号，分别由按键、指示灯、插座等组成。

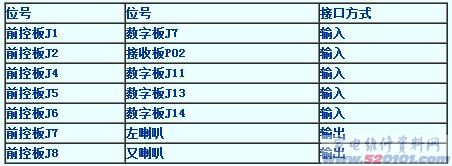

前控板各连接线插接口对应输入/输出情况表：
四、AV板信号流程介绍
TCL 2026A液晶电视AV板电路主要处理：AV的视频、音频和S端子信号的输入，分别由AV插座、S端子插座等组成。

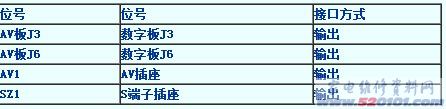

AV板各连接线插接口对应输入/输出情况表：
五、背光驱动板信号流程介绍
TCL 2026A液晶电视背光驱动组件板属于外购产品，它主要为液晶显示屏电路提供高压，开机瞬间高压约为交流1500V，正常工作电压约为交流800V，主要器件为光管，驱动瞬间和白炽灯启动原理差不多。
六、整机流程框图
