数字板：941-1101-18103G
机芯：ODM MST6M181
故障：不开机
维修分析：机器灯亮不开机，测数字板有开机信号，但是没有12V供电，于是单独测试电源板电压输出很正常，怀疑是不是电源板带不起负载于是找块电源板测试故障依旧，可以判断故障在是数字板。因为接上数字板12V就保护了，那么重点检测数字板12供电支路，检查发现数字板12V与地短路了，分析数字板12V供电流程知道，12V供伴音电路，和其它DC –DC电路，需要判断是哪一路有问题，只能采用断开的办法，顺藤摸瓜来检查，当断开伴音供电支路，数字板12V对地阻值恢复正常，可以将故障锁定在伴音电路，重点检查发现C901 电容不良更换后故障排除

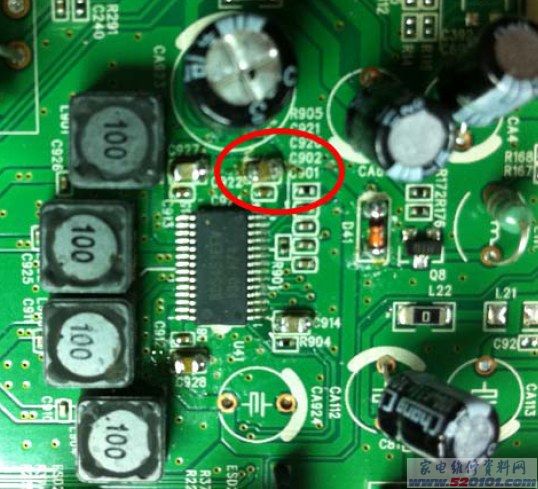

如图：
机芯：ODM MST6M181
故障：不开机
维修分析：机器灯亮不开机，测数字板有开机信号，但是没有12V供电，于是单独测试电源板电压输出很正常，怀疑是不是电源板带不起负载于是找块电源板测试故障依旧，可以判断故障在是数字板。因为接上数字板12V就保护了，那么重点检测数字板12供电支路，检查发现数字板12V与地短路了，分析数字板12V供电流程知道，12V供伴音电路，和其它DC –DC电路，需要判断是哪一路有问题，只能采用断开的办法，顺藤摸瓜来检查，当断开伴音供电支路，数字板12V对地阻值恢复正常，可以将故障锁定在伴音电路，重点检查发现C901 电容不良更换后故障排除
如图：
