ＴＣＬ－９３２９Ｚ型彩电维修实例

　　ＴＣＬ－９３２９Ｚ型彩电（同机心彩电有ＴＣＬ－９３２５、９４２５、９５２５、９５２５Ｚ、９３２９ＳＰ、９３２９Ｚ、９５２９、９５２９Ｚ、９５２９Ｈ等）是国产早期销售量较大的大屏幕彩电，目前已到了故障多发期。以下是此类机型的维修实例，供参考。
　［例１］开机呈三无，机内有“吱吱”声。
　　测主电源＋Ｂ端电压不足１０Ｖ，先断开行负载接入假负载，测＋Ｂ为１４３Ｖ，正常且稳定，重点查行输出电路。拆下行输出管Ｑ４０２检查，其ｃ－ｂ、ｅ－ｂ结均短路。在路查行逆程电容、阻尼二极管及其他负载，未见明显的短路现象，更换行输出管后通电，发现行幅不足，屏幕左、右侧各有约２ｃｍ宽的黑屏，亮度也不正常。因为行幅不足，怀疑高压过高，而高压过高常由逆程电容容量减小引起，所以先查逆程电容。拆下Ｃ４１４（０．０１μＦ／１．６ｋＶ）、Ｃ４３０（３３００ｐＦ／１．６ｋＶ）查之，发现Ｃ４１４有裂缝，已丧失容量，Ｃ４３０的容量也明显小于标称值。用同型号电容更换后通电，行幅稍不足，且有轻微的枕形失真。调节电位器ＶＲ４０２、ＶＲ４０３，枕形失真消除。将Ｃ４３０的容量增大为５１００ｐＦ，行幅正常。可见，原行输出管的击穿是由于行逆程电容容量大大减小，使高压过高而产生的。
　［例２］有时出现逃台现象，有时正常，故障无规律性。

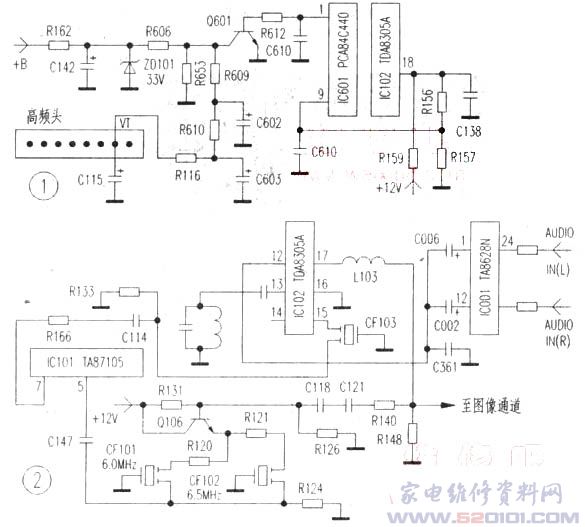

　　故障出现时若转换频道，原存储的节目不变，刚转换时声图正常，然后慢慢变差（失谐）。据故障时有时无的表现，似乎是虚焊引起。将有关电路的元件引脚焊点重焊，故障不变，说明不是虚焊问题。故障出现时测得加于高频头的调谐电压ＶＴ不稳，说明逃台由ＶＴ不稳产生。检测图１所示相关元件，发现ＣＰＵＩＣ６０１{1}脚输出到Ｑ６０１ ｂ极的调谐控制电压也不稳。因为除逃台外，其他控制功能均正常，ＣＰＵ工作应基本正常；根据逃台是慢慢发生的现象分析，ＡＦＴ电压不正常的可能性最大。该机由中放块ＩＣ１０２{18}脚输出频率误差电压，经Ｒ１５６送至ＩＣ６０１{9}脚，通过ＩＣ６０１内部处理后，从{1}脚输出调谐控制电压。逃台时，测得ＩＣ１０２{18}脚电压为０Ｖ（正常值为５Ｖ左右），查该脚的外围元件Ｒ１５９、Ｃ１３８均正常，因此，怀疑ＩＣ１０２不良。用同型号的ＴＤＡ８３０５Ａ更换后，故障排除。
　［例３］接收电视节目数分钟后噪声增大，伴音逐渐减小以至几乎消失，但图像正常。
　　分析此故障是由于伴音通道元件或集成电路热稳定性变差而产生。输入ＡＶ信号正常，说明ＴＶ／ＡＶ转换集成电路ＩＣ００１（ＴＡ８６２８Ｎ）及其后面的电路正常，故障在ＩＣ００１之前。应该从ＩＣ００１的电视伴音输入电路（{1}、{12}脚，如图２所示）起依序往前查。该机图像与伴音中放由ＩＣ１０２担任。检波后的视频信号由ＩＣ１０２{17}脚输出后分两路：一路去图像通道；另一路去伴音通道，这一路信号经Ｒ１４０、Ｃ１２１、Ｃ１１８和Ｒ１２６组成的高通滤波器到Ｑ１０６ ｂ极，再从其ｅ极输出，经陶瓷滤波器ＣＦ１０２（６．５ＭＨｚ）或ＣＦ１０１（６．０ＭＨｚ），选出第二伴音中频经Ｃ１４７输入ＩＣ１０１ {5}脚，经ＩＣ１０１放大等处理后从{7}脚输出到ＩＣ１０２{15}脚，经鉴频后从ＩＣ１０２{12}脚输出音频信号。此音频信号分两路通过Ｃ００２、Ｃ００６进入ＩＣ００１。上述电路中的分立元件较多，考虑到故障是在开机工作几分钟受热后才产生，分析有源元件不良的可能性较大。这些元件中有源元件为Ｑ１０６，开机后用电吹风对Ｑ１０６吹热风，证明Ｑ１０６热稳定性能变差。更换Ｑ１０６（２ＳＣ１８１５）后试机，故障排除。


　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　   湖南  欧阳晔
