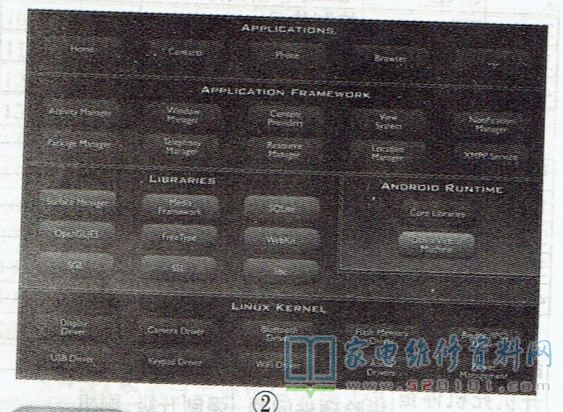

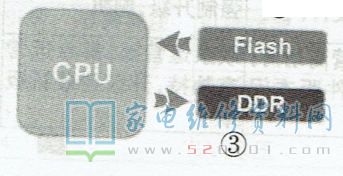

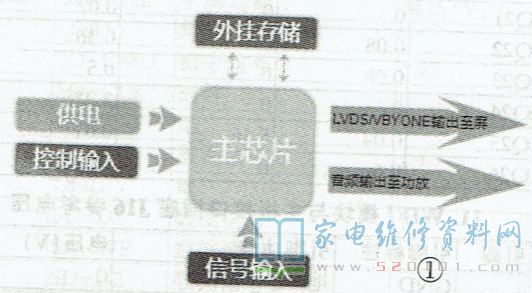

液晶彩电主板结构原理如图1所示，系统启动流程为:加载引导程序加载Linux内核->启动主程序，开机打印信息的来源如图2所示，从图中可以看出信号流程为:应用程序->应用程序框架->核心库+运行库->Linux内核，最后启动引导程序。Bootloader(它是在操作系统内核运行之前运行)工作原理如图3所示，它分为四步:检测DDR信息并校验通讯是否正常->初始化相关硬件，如NAND或EMMC->将Flash中的Kernel及根文件系统镜像加载到DDR中->为内核设置启动参数，调用内核。理解以上原理后，能够通过Bootloader 打印信息判断关键器件的硬件故障。
2. Bootloader工作原理

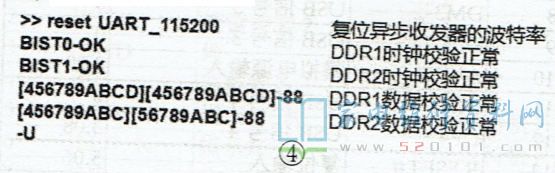

第一阶段，图4所示为系统启动的最初阶段，芯片主要会对DDR进行检测，若此阶段校验失败则Bootloader不再继续，系统停止运行。
提示:对于现在带操作系统的电视来说，程序的运行都是在DDR中，若DDR工作异常，则系统无法运行。

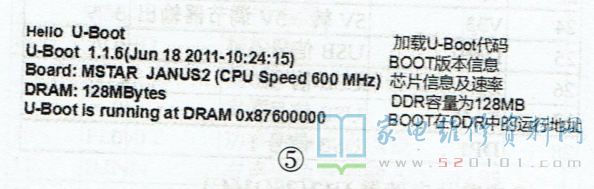

第二阶段，如图5所示，会显示Boot版本.CPU及DDR信息。此阶断主要将Bootloader的stage2加载到DDR中，为下一步初始化硬件，加载内核做准备。

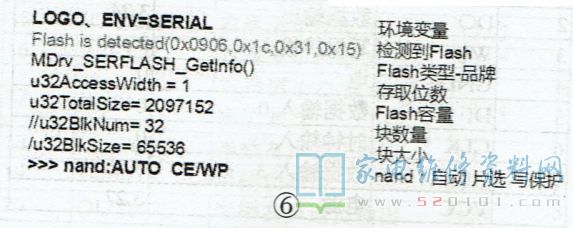

第三阶段，如图6所示，主要检测Flash信息，如果验证通过则将从Flash中读取内核信息到DDR

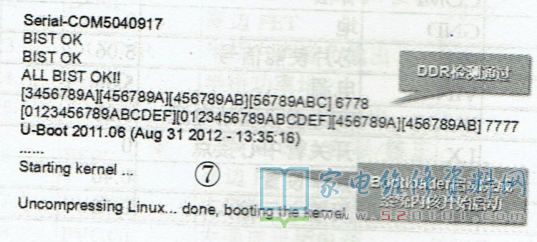

3. Mstar方案(8M/S系列)的开机打印信息正常的开机打印信息如图7所示。
(1)DDR异常时的开机打印信息

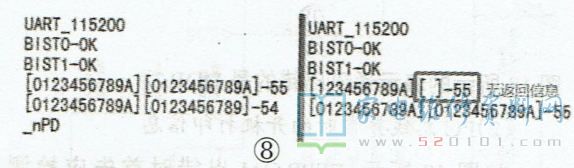

如图8所示:两组DDR的时钟校验正常，但紧接着第四行检测它们与主芯片数据校验错误。每一行中第一个中括号内部显示的主芯片输入到DDR的信息，第二个中括号显示的是DDR输出返回到主芯片中的信息，两者之间误差不超过3个数。很明显可发现第-颗DDR返回是不正常的，那么基本可以判断为第-颗DDR出现损坏或虚焊(修复后证实故障点为U12虚焊)。

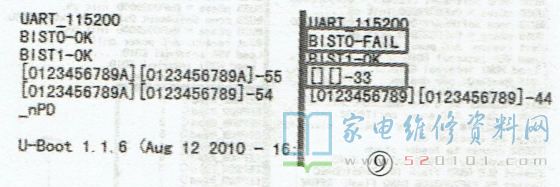

如图9所示:DDRO时钟校验失败，在第4行的通讯检测中，发现主芯片到该DDR的输入信息都没有那么很可能是主芯片虚焊或损坏，当然也不完全排除DDR虚焊的情况，经维修后故障为主芯片虚焊。

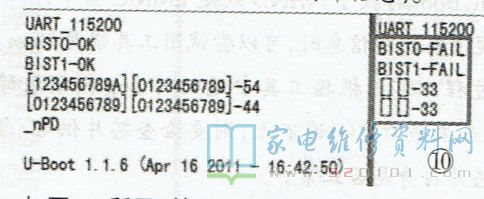

如图10所示:第二、三行显示两颗DDR均检测失败，第四、五行显示两颗DDR均没有收到来自主芯片的信息，测量DDR供电正常，故障范围可以判断主芯片不良或是虚焊，修复后证实主芯片损坏(DDR供电短路也会引起上述打印信息)。

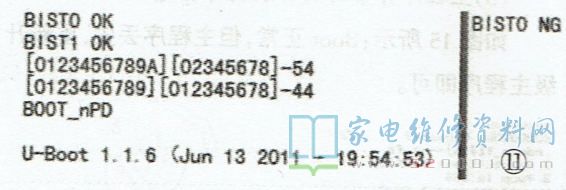

如图11所示:第一颗DDR自检失败，所以分析第一颗DDR损坏或者CPU和第一颗DDR之间的排阻虚焊导致，多数为CPU损坏。判断是否为CPU损坏的方法，测量CPU内核供电LDO输出端对地阻值，正常一般为60Ω，有的为0Ω，可用手指感受下CPU温度，刚开机如果CPU很快发热的话，就很有可能主芯片损坏。
(2)FLASH异常时的开机打印信息

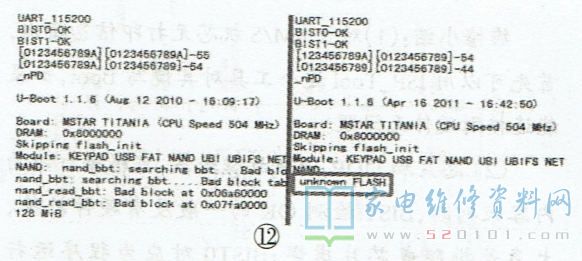

如图12所示:打印信息显示机器已经顺利检过DDR、U-BOOT，当开始跑到NAND的时候却发现无法识别FLASH，无法读取FLASH数据。这种情况一般升级主程序即可， 如果无法升级则要检查NAND是否正常。

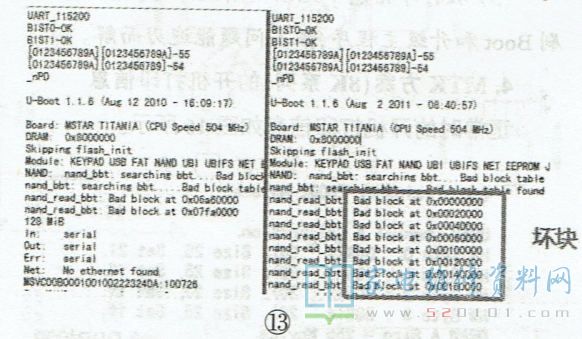

如图13所示:右边显示BAD BLOCK，即NAND有坏块的意思，这种情况需要更换NAND。

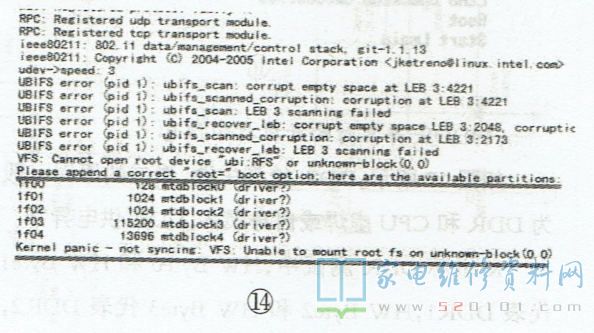

如图14所示:无法加载root，FLASH有不识别的区。这种一般为NAND或EMMC自身损坏所致，须更换。
(3)主程序异常时的开机打印信息

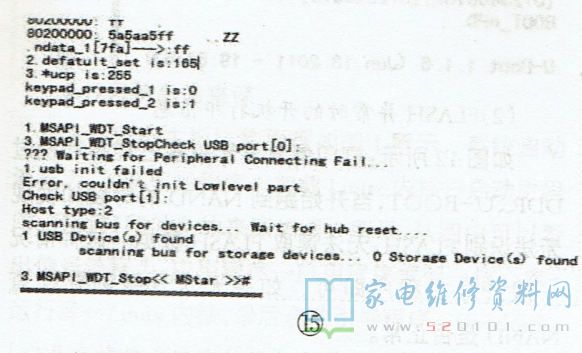

如图15所示:Boot正常，但主程序丢失，重新升级主程序即可。
维修小结:(1)对于8M/S机芯无打印信息输出，首先可以用ISP Tool这个工具对其烧写Boot，如果能连接则硬件无问题。(2)芯片和DDR通讯故障较多，可根据打印的内容来判断，BIST检测OK的一般没有硬件故障，大多是排阻或芯片虚焊;BISTO对应为程序运行DDR，BIST1对应为图像处理DDR。(3) 从打印信息中无法判断故障时，可以尝试重刷Boot和升级主程序，很多问题能迎刃而解。
4. MTK方案(8K系列)的开机打印信息
正常时的开机打印信息如图16所示。
(1)DDR异常时的开机打印信息

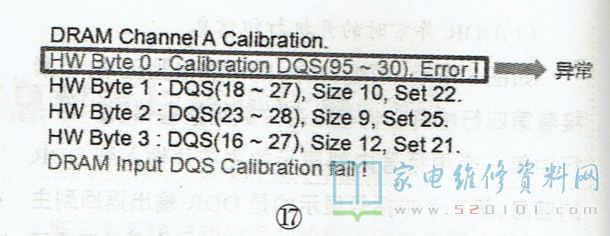

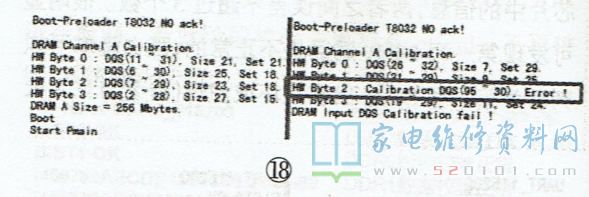

如图17所示:DDR检测失败，造成的原因一般为DDR和CPU虚焊或自身损坏，DDR供电异常。K机芯DDR测试中，HWByte0和HWByte1代表DDR1，HW Byte2 和HW Byte3 代表DDR2，图18所示的表示通讯出错的是DDR2。
(2)PC总线异常时的开机打印信息
如图19所示:EEPROM出错时首先应检测sCL和SDA电压是否正常，EEP本身损坏的几率还是不大，一般多为PC总线上挂的高频头、功放甚至是板材本身漏电所引起。
维修小结:
(1)8K机芯无单独存放Boot的SPI-Flash，Boot存放于NAND或是EMMC当中，所以当出现没有打印信息时，可以尝试用工具烧写Boot。烧写过程中可以根据工具中返回的Log判断故障位置，如果串口完全连不上，则要检查芯片供电、复位和芯片自身是否正常。
(2)DDR测试失败时，很多都是主芯片本身虚焊，可通过用力按压芯片来判断。
(3)采用MT5501芯片的机芯很多只打印个Boot的问题，这种故障NAND、主芯片DDR都有可能遇到，可由易到难予以代换。
5. Amlogic方案(8A机芯)的开机打印信息

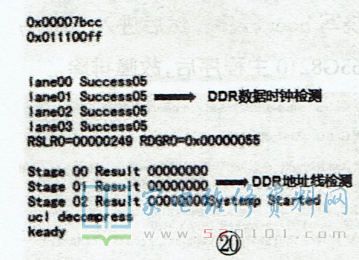

正常时的开机打印信息如图20所示。

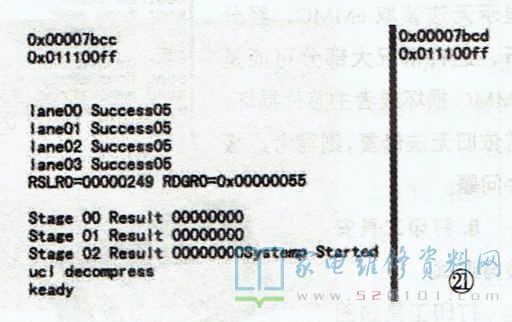

(1)Boot异常时的开机打印信息如图21所示，问题主板打印信息只有两行，说明Boot并没有运行。这类问题首先应考虑存放Boot的Flash工作是否正常，如果没问题可重新烧写Boot。
(2)DDR异常时的开机打印信息

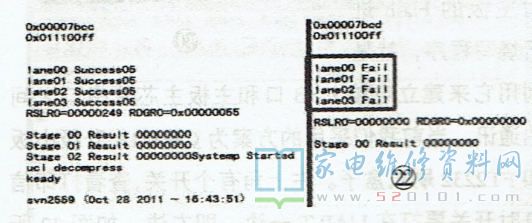

如图22所示，打印信息第三到六行出现lane0xFail，Lane出错可以表明和DDR通讯时发生了故障，但并不能具体到某颗DDR，尝试更换DDR即可(一般为第一个DDR)，有时主芯片损坏也会引起。

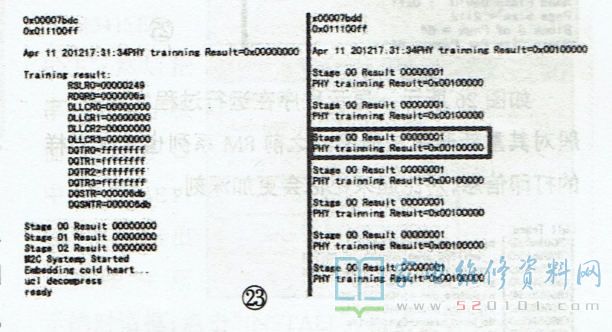

如图23所示，问题主板显示DDR地址线检测失败，一般为DDR损坏，但难以判断具体哪颗DDR引起，维修时注意。
维修小结:
(1)8A机芯软件故障率较高，大多表现为开机后在Logo处停下，进不了主页。此类故障直接升级主程序均可基本解决。
(2)8A机芯无专门烧写Boot的工具软件，Boot可以用编程器，通用串口工具输入命令或是专门的引导SD卡来烧写。
(3)8A机芯串口默认为关闭状态，所以打印信息只会打印到start kernel-"，需要手动打开串口后，才会显示加载内核后的信息。
6. Realtek方案的开机打印信息

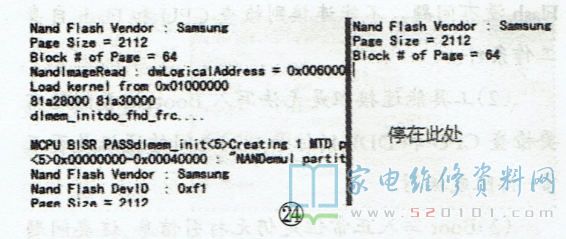

8R系列上电时首先也会检测DDR通讯，只是不打印出来。在8R6X机芯上第一颗DDR出问题是不会有任何信息出来的，8R9X上则会打印一个H。图24为8R6X的开机打印信息，前面是有打印的，问题出在第二颗DDR上，CPU和它的通讯有问题。

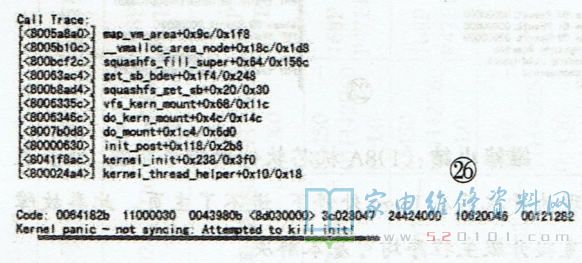

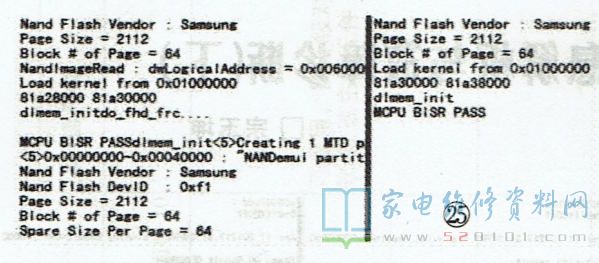

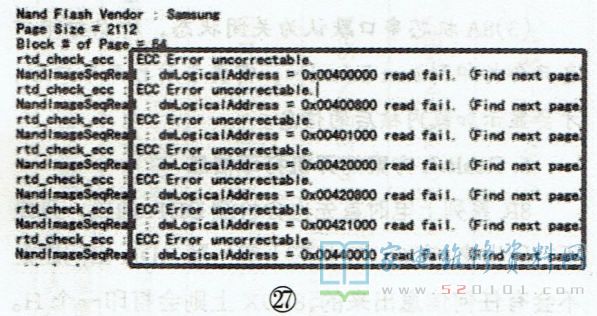

如图25所示，故障板中测量各个关键点电压正常，尝试给主板烧写引导程序，可以写入成功。尝试烧写主程序，升级后故障依旧，怀疑第二颗DDR损如图26所示，显示程序在运行过程中丢失，一般对其重新升级主程序。之前8M系列也会有同样的打印信息，对比起来记忆会更加深刻。如图27所示，显示读取NAND中的镜像失败，这种一般重新升级主程序即可，升级过程注意NAND坏块数量，过多必须要更换。
维修小结:(1)8R机芯无打印信息时可以首先用工具软件升级Boot:能连接的情况下表明CPU和Flash没有问题。不能连接则检查CPU和Flash自身工作条件。(2)工具能连接但是无法写入Boot，这类问题需要检查CPU和DDR1(位号U2)之间的通讯是否正常-排阻或板材。(3)Boot写入正常但是仍无打引信息，这类问题需要检查CPU和DDR2(位号U3)之间的通讯一排阻或板材。(4)8R6X由于板材问题占多数，所以在更换DDR或芯片前一定要测试排阻对地阻抗是否正常。
7.海思方案(8H系列)的开机打印信息

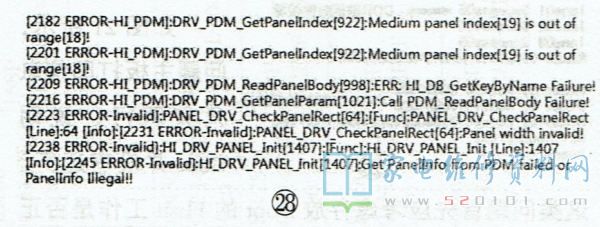

如图28所示，当前EEPROM中的屏参为19，而软件支持屏参范围只到18， 因此会出现黑屏问题。可能是由于升级了8200 -8H80的软件导致。尝试进入recovery模式重新升级，但是无法进入到recovery(有可能是已经进入，但是屏幕无法显示)，因此，使用Hitool工具重新烧写boot程序，然后进入recov-ery模式，重新升级65G8210主程序后，故障排除。如图29所示:打印信息显示无法读取eMMC，经分析，这种情况大部分可能是eMMC损坏或者主芯片损坏，若依旧无法修复，则需考虑板件问题。
8. 打印工具安装与调试打印工具

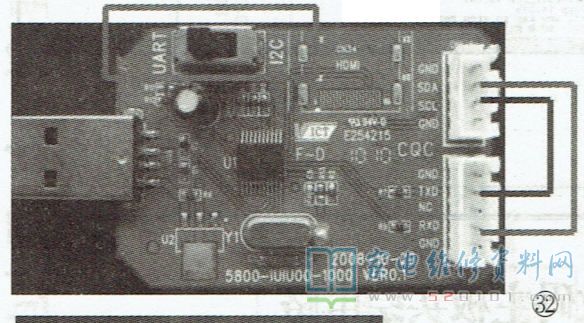

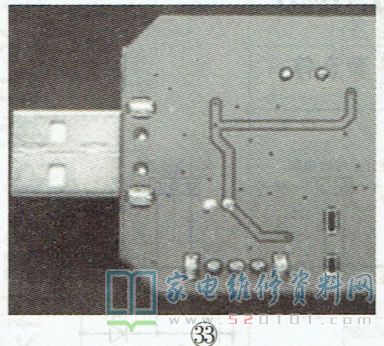

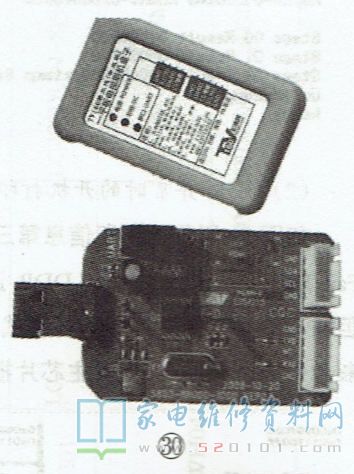

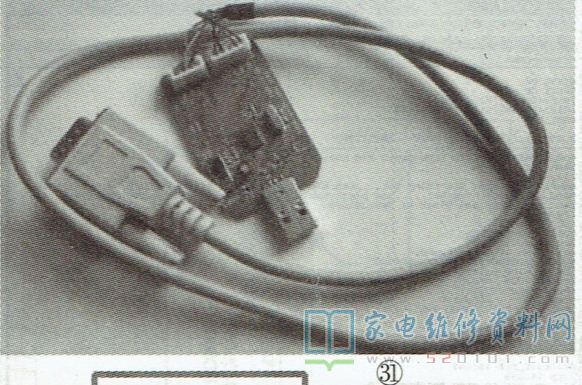

如图30所示。升级小板实际上是一块USB转串口的转接板，如图31所示。通过它对主板的Flash 进行烧写程序，就是利用它来建立电脑USB口和主板主芯片串口之间的通讯。当前我们采用的方案为CH341A升级小板和FT2232刷机盒子。左上角有个开关，查看打印信息时开关要打在UART-边，即左边，如图32所示;部分8M系列的主板需要把RXD-SDA、TXD-sCL相连，如图33所示，才能显示出打印信息，只要将开关拨到IIC端即可。

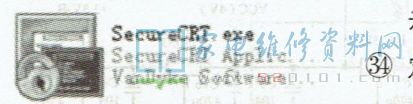

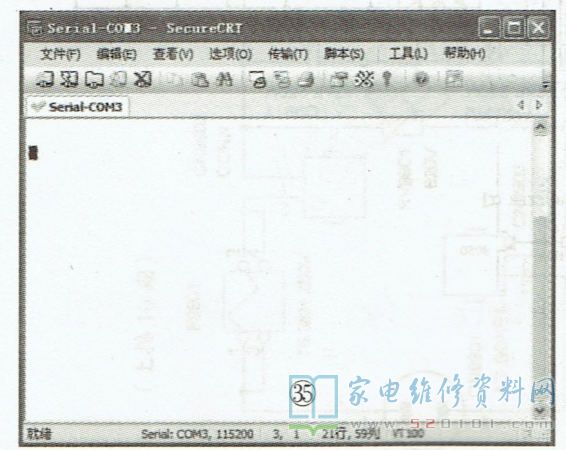

常用的超级终端工具软件secure-CRT，图标如图34所示，这是一款很强大的软件，这款工具对我们的用处是亮化机器内部的工作状态，把内部运行状态，通过串口输出显示出来，如图35所示，方便我们确定故障点。

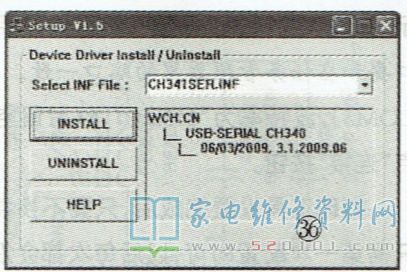

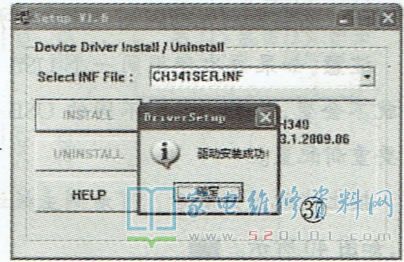

串口工具设置:首先要保证电脑上安装的USB串口驱动程序为“CH341SER.EXE";然后把串口升级小板插入USB口中，双击“SET-UP"图标，会出现如图36所示的对话框;点击"INSTALL"，驱动会自动安装，大约2s后会弹出对话框，显示为驱动安装成功，如图37所示。

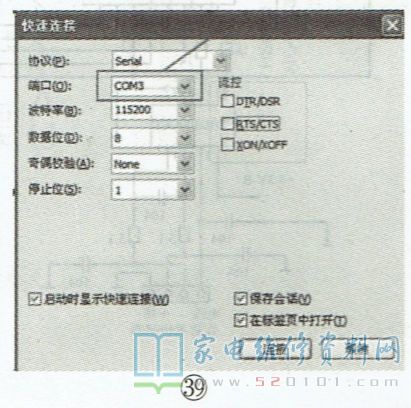

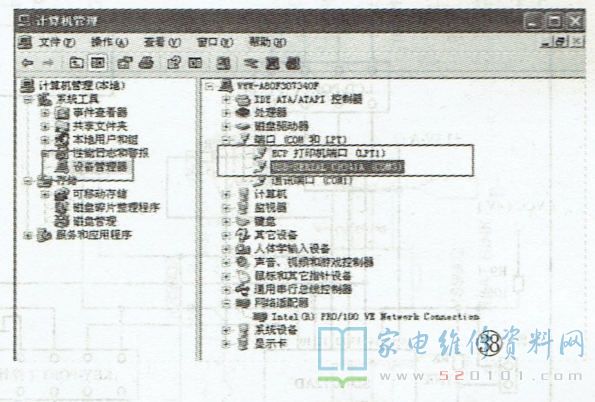

安装成功后，在电脑的任务管理器中找到COM3端口号“设备管理器+端口一USB-SERIALCH341A(COM3)"，如图38所示，它会在以后的打印工具软件的设置中用到。串口升级小板驱动程序安装完成之后，就可以配置打印工具，方法为:双击仿真程序快捷方式，会出现“快速连接”，如图39所示，在协议中选择"Serial" ，然后选择相应的端口(端口要和在任务管理器里的端口一致，本机的端口为COM3)，波特率为“115200"，然后留空全不选，最后点"连接按钮。打印工具设置完成后，只要不换端口，会话选项只需第一次配置即可，以后每次都会沿用上次配置。配置好以后会看到光标闪烁，见图35所示。

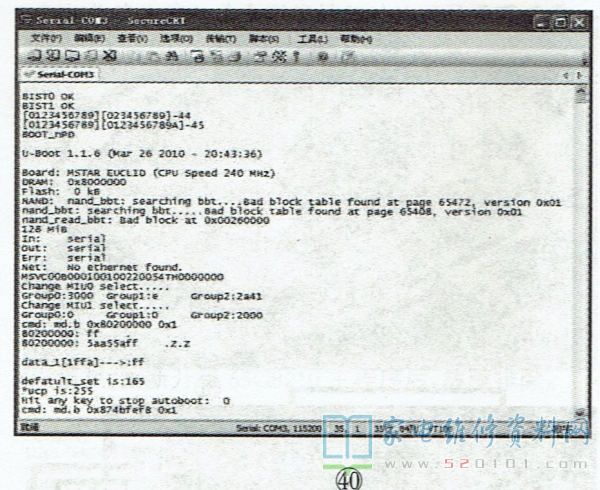

注意:如果每次使用同一个USB口，那么端口号就不会变，如果插在了不同的USB口上，端口号需要重新配置。按上述配置完成后，可看到主板运行的打印信息，如图40所示。
