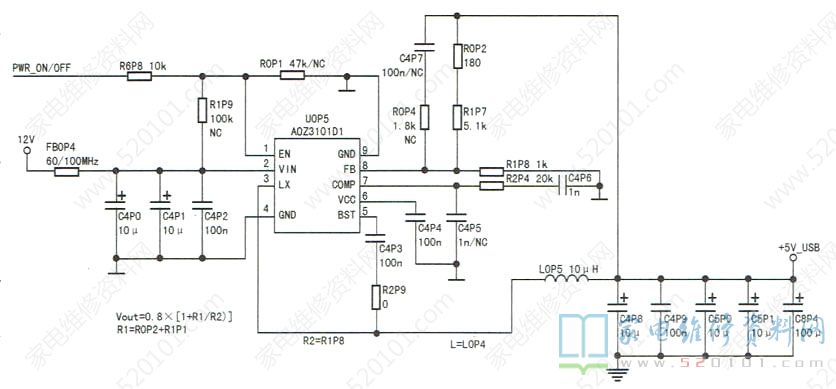

接修一台创维49E6000液晶电视，故障表现为开机后画面停在"recovery"模式，一直处于升级状态。分析检修:先检查按键电路，未发现异常;代换主芯片MDA6A638后试机，故障依旧，难道是FLASH块中主程序丢失?将该机主程序拷入U盘，插入USB2.0端口中交流开机，电视机无“发现U盘”提示，更换U盘再试，仍不能发现U盘。该机有两个USB2.0端口，将U盘插入另一USB2.0端口中，仍不能识别，怀疑USB2.0端口的5V供电异常。拆机检测，USB2.0端口①脚5V供电为0V。此电压来自主板DC-DC块UOP5，如图所示。
测量U0P5各脚电压:①脚(EN)为2.5V，使能正常;②脚，12V输入也正常;⑥脚(vCC)电压仅为1.0V，正常应为5V，由此判定U0P5有故障，因为⑥脚是IC内低压差稳压输出。更换UOP5后试机，5V输出电压正常，且⑥脚5V也正常。随后进行软件强制升级，升级成功后故障排除。
