32寸夏普屏驱动板维修资料（X3562TPZ）

摘要：

32寸夏普屏驱动板X3562TPZ（屏供电5V）配机芯有：创维8TAG。其芯片BD8139EFV：伽玛放大电路，其中23脚：VCC为供电脚，16脚：REFIN为参考基准电压， 14脚：DVCC为数字供电，19脚：VD

32寸夏普屏驱动板 X3562TPZ（屏供电5V） 配机芯有：创维8TAG。其芯片BD8139EFV：伽玛放大电路，其中23脚：VCC为供电脚，16脚：REFIN为参考基准电压， 14脚：DVCC为数字供电，19脚：VDAC为DAC电压输出，13脚：CT振荡脚，外接电容， 4脚：OSC为同步时钟信号输入，7脚、8脚：SDA、SCL数据时钟脚，1脚、2脚：A1、 A2通道1、通道2输入脚，25脚：FB反馈，26脚VCOM COM输出脚，27—36脚：为 0—9通道输出脚。

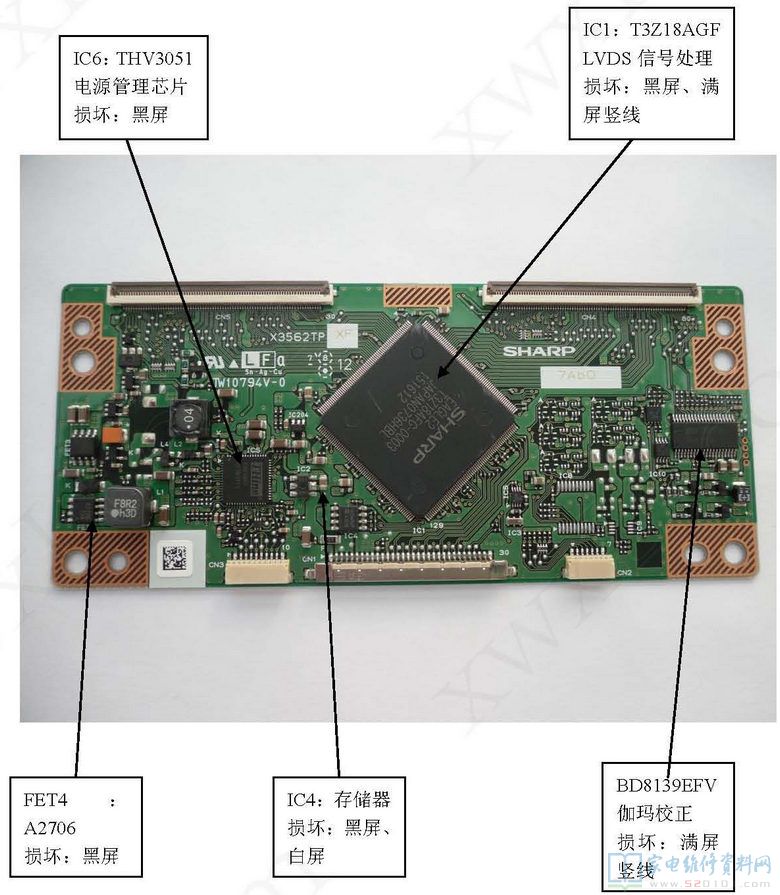

X3562TPZ驱动板常见故障分析如下图所示
