1. 8A10、8G2x、8K5x、8S5x系列
例1:47E860A型机，机芯:8A10( 5800- A8A100-OPO0)，自动重启。分析检修:此故障原因是前期软件不稳定，更换程序，重新升级即可。
例2:42L28RM型机，机芯:8G28(5800-A8G200-0030)，开机后蓝屏(死机)。分析检修:根据以前的维修经验得知，此故障原因是DDR与主芯片通讯异常。用万用表的二极管挡测试DDR与主芯片之间的排阻，发现RN15损坏，更换RN15后故障排除。
提示:该型板出现蓝屏的问题较多，常见原因有:(1)程序出错;(2)DDR损坏;(3)排阻坏或漏电(排阻上滴有硅胶，长时间使用后易变质)。
例3:42L02RF型机，机芯:8G29(5800- A8G200-0030)，冷机时完全正常，热机死机。分析检修:热机后测量各供电电压，发现内核供电、复位及总线电压都正常，唯独DDR供电的前-级供电偏高 ，在4V左右(正常电压为3.35V)。检查这路供电，发现R353阻值不正常，更换R353后故障排除。
例4:50E550D型机，机芯:8K50(5800-A8K500-0P40)，不开机。分析检修:连接电脑查看打印信息，没有打印信息。测试芯片的各供电都正常。连接串口工具，写引导程序，但写入失败。检查主板工作的条件，首先测得各供电均正常，然后测复位电压只有2.25V(正常电压为3.3V)。更换复位电路中的三极管QM2、QM3后故障排除。提示:此机的QM2.QM3需一起更换，否则故障易复发。另外，若U1损坏，复位电压也会偏低。

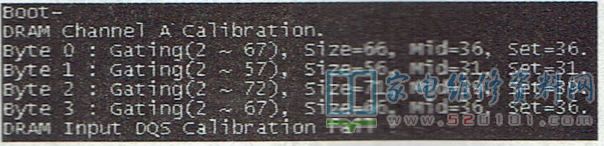

例5:55E550E型机，机芯:8K50( 5800- A8K500-0P40)，不开机。分析检修:连接电脑查看打印信息，显示如下:
根据以上信息得知:主控系统与DDR之间的通讯不良。测得DDR供电及基准电压都正常，外围通讯元件也没有损坏。更换DDR后，打印信息恢复正常，故障排除。提示:在检修时，借助打印信息进行辅助判断比较直观。另外，此机主芯片损坏较多。
例6:42E680E型机，机芯:8K55(5800-A8K560-0P50)，显示开机画面后又自动重启。分析检修:怀疑程序有故障。用U盘升级后，可以开机，但老化约10min后故障重现。手摸主芯片5505 ，发现温度很高。更换5505后故障排除。
例7:55E680F型机，机芯:8K55(5800- A8K560-0P40)，不开机。分析检修:通电试机，发现RW2冒烟，说明有短路现象，且极有可能是主芯片内部短路，但更换主芯片后故障依旧。5V 电压经过RW2送给U12，转换后输出3.3V。测得3.3V负载(功放EMMC、EEPROMSD卡等)短路，逐一断开检查，发现电容CB41漏电，换新后故障排除。

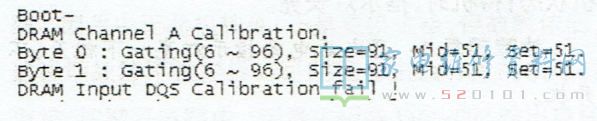

例8:32E680F型机，机芯:8K55(5800-A8K560-0P40)，不开机。分析检修:连接电脑查看打印信息，显示如下:
根据以上信息得知，通讯是正常的，DDR检测失败。检查DDR供电与基准电压均正常，更换主芯片后试机，故障排除。例9:42E510E型机，机芯:8S51(5800- A8S500-OP40)，不开机。分析检修:将机芯板连接到电脑，打印信息如下:UART_ 115200由于打印信息只显示了波特率，这说明整个系统没有工作。用万用表的电压挡测各芯片的供电，发现3.3V.5V、1.1V均正常，而U117的输出只有0.75V(正常值为1.35V)。将U117后级电感断开，故障依旧，由此判定U117有问题，更换U117后故障排除。例10:55E510E型机，机芯:8S51(5800-A8S500-0P40)，有时不开机。分析检修:连接电脑，查看打印信息显示如下:
RT_115200
[AT][MB][start sb][0]
AC_ ON
AutoDQS0-[456789ABCD][456789ABCDE][23456789ABC][123456789ABC]-[Ox6798]
AutoDQS1-[456789ABC][56789ABC][23456789ABC][23456789AB]-[Ox6788]
BISTO-OK
BIST1-OK
_REU[AT][MB]Sstart ub][308]:.........间部分省略Get MAC from ethaddr env

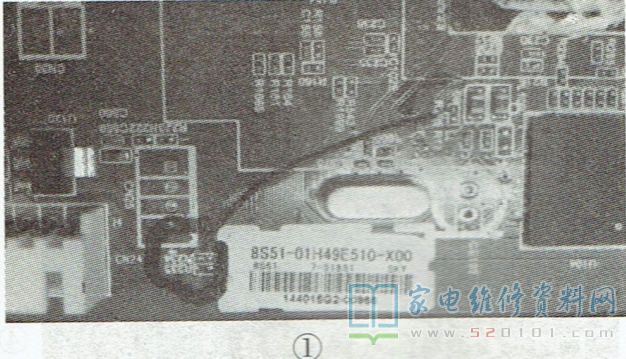

MAC:从以上信息得知，DDR正常，EMMC异常。测各芯片供电均正常，程序也没问题。用电阻法测得EMMC外围偏置电阻对地漏电。断开R233.R235，改用跳线连接，如图1所示。通电试机，故障排除。
2. 8M05.8R55 8R93系列
例1:42E350E型机，机芯:8M05( 5800- A8M050-0P30)，不开机。分析检修:通电查看打印信息，发现一直重复打印。测各个电压，发现12V电压不稳定。依次断开12V供电负载(升压电路、转5V供主芯片、功放电路)，当断开功放供电时，12V电压恢复正常，判断故障部位在功放电路。测量功放IC外围，发现12V供电滤波电容C31漏电，换新后故障排除。
例2:42E350E型机，机芯:8M05(5800- A8M050-OP30)，不定时无伴音。分析检修;更换功放TPA3113，故障依旧;更换主芯片，故障还是没能解决。怀疑功放块的锁相环电容漏电，更换C42、C43.C44后故障排除。
例3:47K06RA型机，机芯: 8M86( 5800-A8M860-0030)，不开机。分析检修:测量供电、总线、复位都正常。连接串口，显示的打印信息如下:
BISTO OK
BIST1 OK
[0123456789][023456789]-44
[012345678][012345678]-44
BOOT nPD
U-Boot 1.1.6 (Mar 26 2010 - 20:43:36)
Board: MSTAR EUCLID( CPU Speed 240 MHz)
DRAM: Ox8000000
Flash: 0 kBNAND: unknown FLASH
上述信息显示主芯片不识别Flash。检测Flash(U10)供电正常，更换Flash后故障依旧。更换Flash外围排阻RP23、RP25后试机，打印信息正常，故障排除。
例4:42E500E型机，机芯:8R55(5800-A8R550-0P20)，出现开机画面后又自动重启。
分析检修:初步判定软件有问题，但重新烧写引导和升级主程序后故障依旧。仔细检查，发现主芯片RTD2649RD已更换过，怀疑芯片没焊好，重新补焊后故障依旧。断电后，测各供电IC的输出端对地电阻，发现U24(5V转3.3V )的阻值大于8002(正常值约为5002)。更换U24后试机，故障排除。
例5:50E510E型机，机芯:8R93(5800-A8R930-OP20)，自动重启。分析检修:测量主芯片的供电、总线、复位、晶振都正常。检查DDR与主芯片之间的排阻正常。更换主芯片，故障依旧。无法升级主程序，烧写引导程序也失败。该机的U11.U12是软件处理DDR，U9、U10是图像处理DDR。更换U11、U12后试机，故障排除。
3.8R76、8Sxx系列
例1:50E200E型机，机芯:8R76(5800-A8R750-1P30)，伴音中有杂音。分析检修:更换功放芯片及主芯片后，故障依旧。该机主芯片集成有伴音数模转换模块，检查其外围元件，发现电容C261不良，将其换新后伴音正常，故障排除。
例2:50E200E型机，机芯:8R76( 5800-A8R750-1P30)，无伴音。分析检修:更换功放芯片，故障依旧。检查功放块周边电容，未查出问题。更换输出电感后试机，故障排除。
例3:42E660E型机，机芯:8R96( 5800-A8R 960-OP00)，不开机。分析检修:通电，发现无打印信息。测u6( 1036)输出的1.2V电压为0V，并且U6的⑥脚(使能电压)对地短路。拆下U6的⑥脚外接电阻R745后，⑥脚对地还是短路。仔细观察，发现⑥脚焊盘与地线间有小黑点。用刀片刮去黑点再测，已不短路。焊上R745 ，通电试机，故障排除。
例4:42E360E型机，机芯:8S16(5800- A8S16-0P40)，音量自动减小。分析检修:检测键控接口电压，发现KEY1_IN电压只有1V{偏低)，原因应是KEY1-IN线路漏电。切断此线路两端，用导线连接后试机，故障排除。

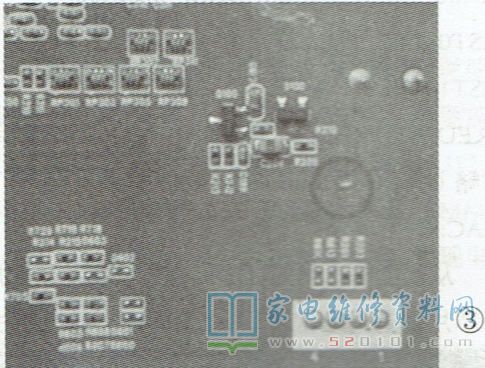

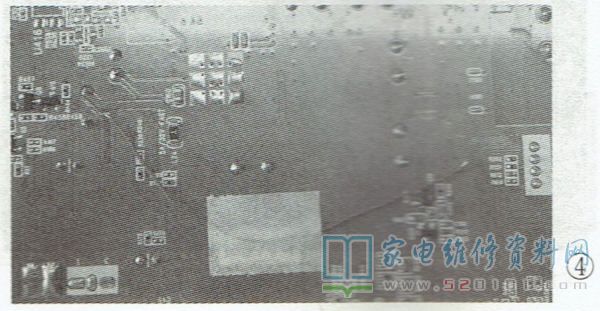

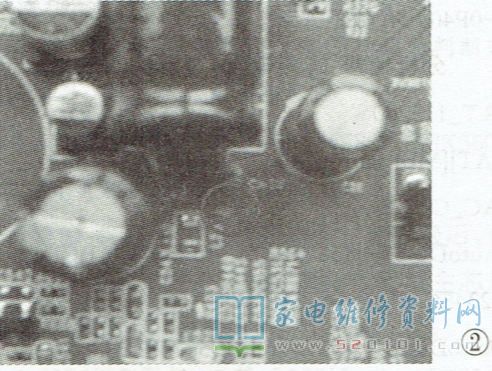

例5:42E5DHR -8M09型机(机芯:8M09)，无伴音或热机无伴音。分析检修:此故障多为静音电路动作，使功放块的AMP -PDN脚为低电平，从而导致功放块进入待机状态而无伴音。具体原因是POW-ER MUTE信号与SD卡控制信号的线路过孔漏电，使得Q15因基极为高电平而静音。解决方法:先切断主板正面L55附近的铜箔，如图2所示，再切断图3中圆圈里的铜箔，最后用导线连接好相关断点，如图4所示。
