接修一台创维42E5CHR型液晶彩电，开机后屏上有非常暗淡的光栅(即常说的灰屏故障)。该机主板型号为5800-A8M07-0P10，屏型号是创维RDY420FY。目测发现主板上的U15(8脚IC)已烧煳。查看图纸得知U15是场效应管CEM9435A，内含一只P沟道场效应管，是逻辑板12V供电的开/关控制管。先用极细的一根铜丝连接U15的D、S脚，通电瞬间铜丝冒烟熔断，这说明逻辑板或屏组件上有严重短路。断开逻辑板与屏连接的两根薄膜排线，只保留主板到逻辑板的上屏线，仍然用细铜丝代替U15，通电后铜丝仍烧断，这说明逻辑板有问题。

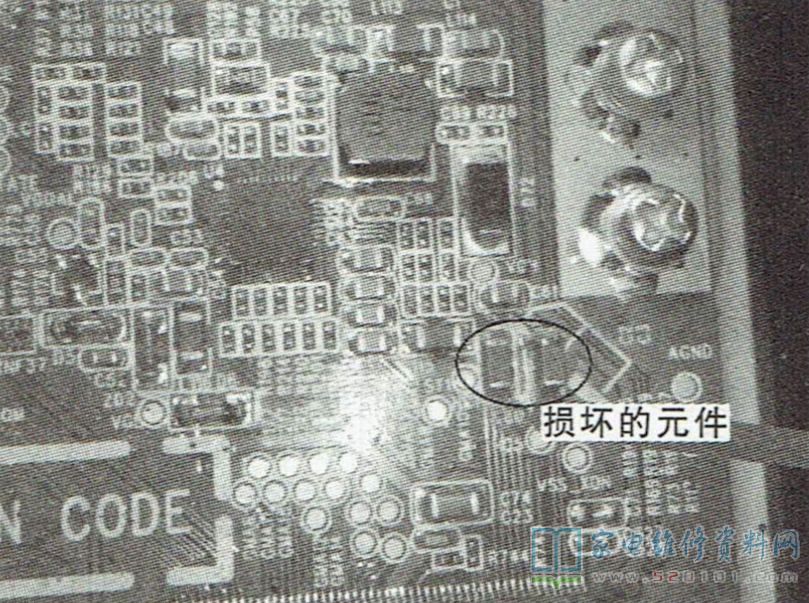

该机逻辑板的型号是5800-tcon06-0p10。检测发现逻辑板上的保险管F1 (标注“K”， 估计应为1.5A)已被前维修人员用铜丝短接，这也难怪主板上的U15会烧煳。由于无该逻辑板图纸，不清楚其线路走向，于是决定用外加电压法进行检修:断开逻辑板上的所有排线，将12V/3A外置电源的负极接板上螺丝固定处，+12V端间歇碰触F1，发现只要一接触F1，外置电源就停振，这说明逻辑板短路严重。改用12V/5A电源再试，12V电压降低到3V，用手触摸板上各元件，发现位号为c80处的两只贴片电容烫手，如图1所示。
拆下这两只电容后再通电，12V不再下降。恢复线路后开机，电视机图声正常。测量拆下的电容，已短路。在旧高压板上找到体积相近的两只4.7uF贴片电容装上，实测这两只电容两端的电压为29.5V，看来这两只电容是VGH电压滤波电容。
