创维32E200液晶电视图像发红且暗淡的故障维修

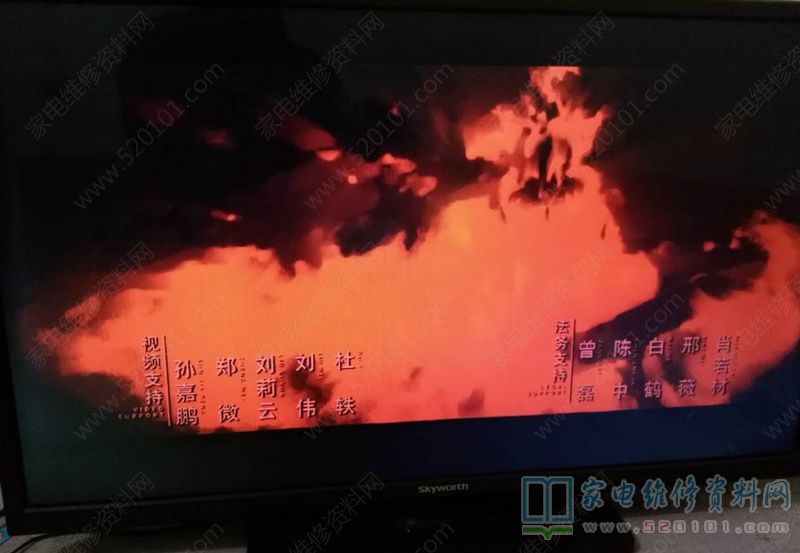

       接修一台创维32E200液晶电视，故障现象如下图所示，开机有画面声音只是画面发红暗淡还带残影。下一画面出来时上一画面还在慢慢消失。初步判断是LVDS信号不正常或是逻辑板伽马电压异常。开机首先检查排线并用橡皮擦过试机没改善，下一步直接测逻辑板的几大电压，12V有，3.3V也有，但是VGL-8V，而VGH只有9V多一点明显低了很多，测了一下附近的贴片电容没有明显短路漏电的，因为这些电压都是电源芯片  5562  （6861 CM501）产生的，遂取一块代换结果还是一样。这下就有点麻烦了，但肯定的是故障就在逻辑板，这是跟屏相连的一体板不能随便更换，还得查外围电路。

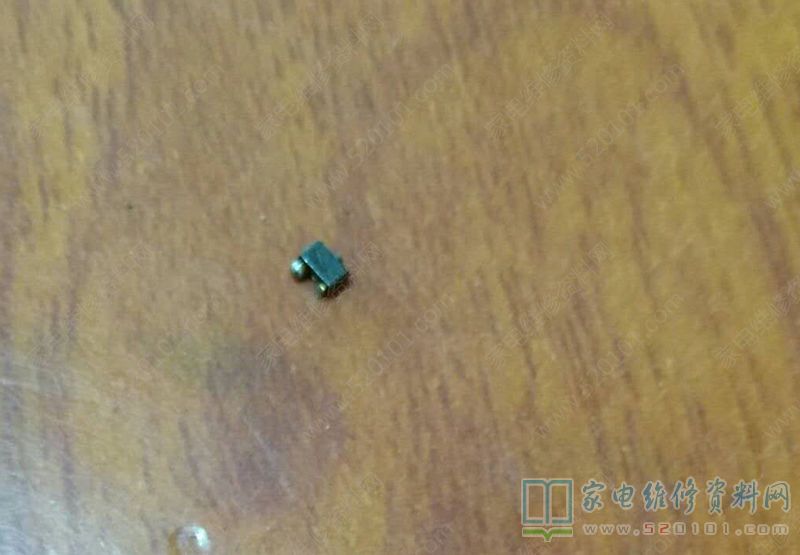

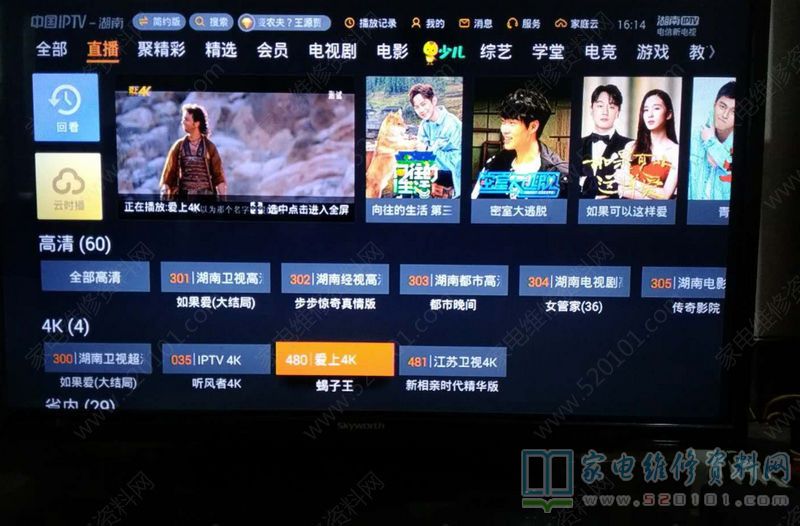

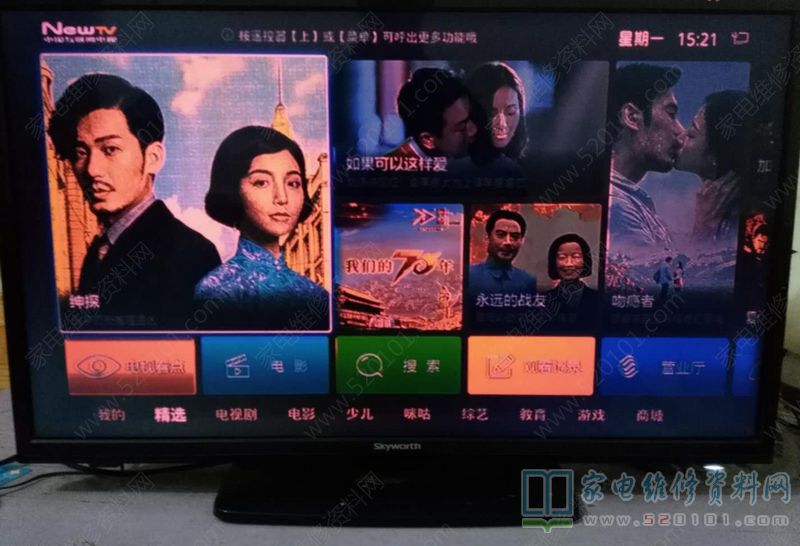

        有关的几个小电容全拆下没有问题，但是有两个挨着的三极管（实际上是两个共阴极二极管）在线测试明显有差异，取下嫌疑件一测果然开路，刚好有一闲置边板拆一个换上开机，清晰的画面终于出来了，再测一下VGH电压恢复到23V，故障修复。
