创维40E6000液晶电视灰屏的故障维修

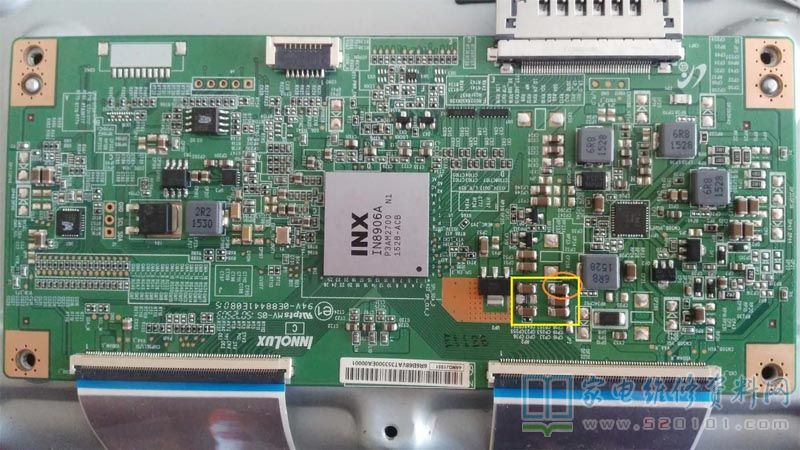

      接修一台创维40E6000液晶电视，故障表现为灰屏，背光亮。通电用遥控开关机正常，初步判断是屏线、逻辑板问题；开盖检查屏线未见异常；逻辑板和屏是分开的，测逻辑板12V正常，VAA、VDD、VGH、VGA均为0，测这几路对地阻值均不短路，该逻辑板电源IC为CM508,网上资料有限，其第7、15、16、26为12V供电脚，第31脚PWRON电压3.3V，怀疑该芯片问题，网购了一块换上后故障依旧。此时因资料有限，于是围绕CM508排查各大滤波电容，当测到黄圈中电容时，其对地只有47欧阻值，应该是不正常的。拆掉这6只电阻测量发现是红圈中电容损坏。拆掉该电容恢复电路再测在路阻值在十多千欧，通电还是灰屏，但此时VGL电压出现了为－7.9V，其它电压依然为0，再测VAA\VDD\VGH阻值，发现VDD对地有600欧左右，测换下来的CM508该脚对地无穷大。判断应该是新换上的CM508不良，换回原机CM508通电逻辑板4组电压出现，上机故障故障排除。
