创维55G6液晶电视灰屏有背光的故障维修

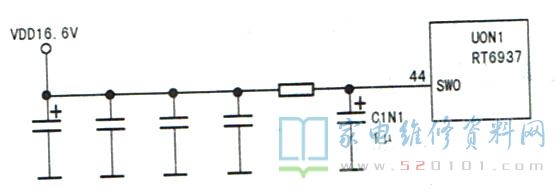

     接修一台创维55G6型机，故障表现为开机后灰屏，背光亮，无图像。仔细检查PCB板正反面，没有发现异常。接上串口工具，通电查看打印信息，显示正常。先用串口工具强制升级主程序install.img，但故障依旧。此机采用TCON一体化主板，怀疑TCON电路部分损坏。用万用表电阻挡逐一检测各供电端对地阻值，发现VDD16.6V端对地阻值只有10Ω，明显短路。逐一拆除该供电线路上元件，发现UON1(RT6937 )的44脚( SWO )处外接的电容C1N1短路，如图1所示。更换CIN1后试机，故障排除。
