创维8R76机芯液晶彩电的主芯片采用RTD2634D-GR (176 个引脚)，主要机型有50E200E、50ESERS、55E5ERS、55E360E等，现以55E360E型液晶彩电为例，对主板常见故障进行介绍。8R73、8R74、8R77等机芯的主芯片也为RTD2634D-GR，其主板故障检修也可参考本文。
故障现象1:整机不工作(不开机或开机后自动关机、死机等)。

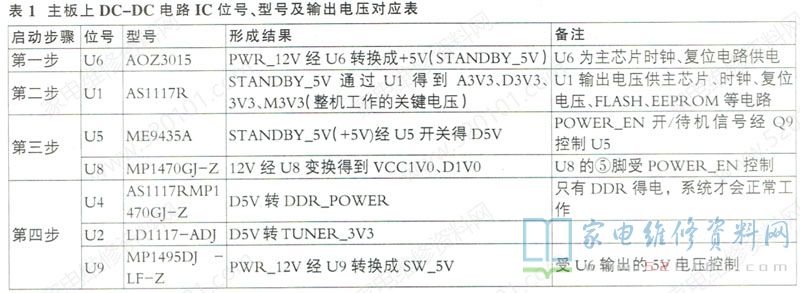

分析检修:本故障涉及主芯片、FLASH块EEPROM工作电压:CORE 1V1、VDD33A_MAINDDR_ POWERIO_ 3V3、V33POR、STB_ 1V0、VDD33A_ STB、AV33_ HDMI、M3V3、VUSBO等。这些电压有启动时序性，见表1。

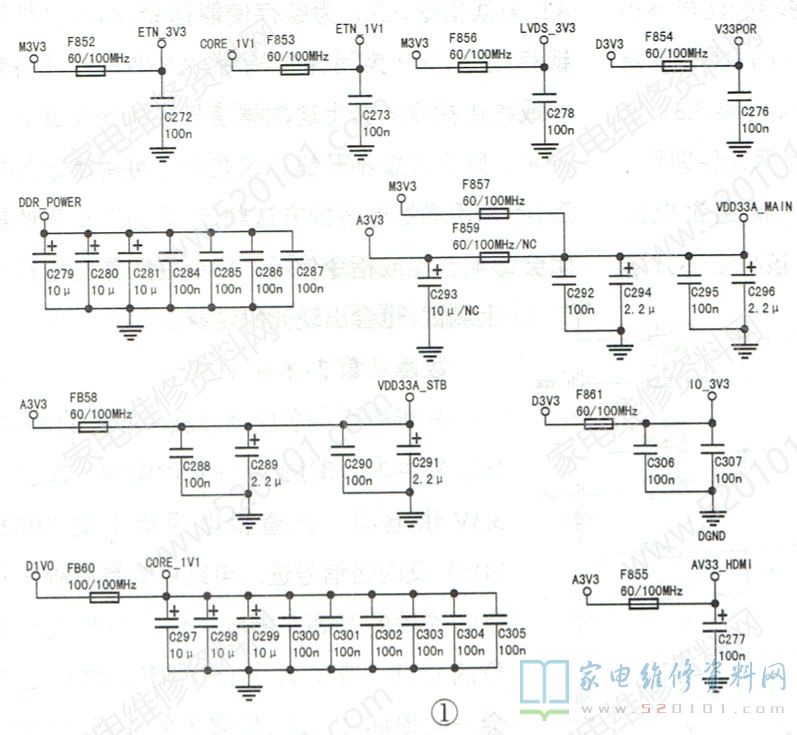

电源产生的12V先经U6、U1形成控制系统所需电压后，才会产生其他电压，使DDR等电路工作。实修时，先测U6、U1输出电压，再测U8、U5输出电压。值得注意的是，U8.U5的输出受主芯片输出的开/待机信号控制。若开/待机信号电平无变化，说明故障原因是控制电路(主芯片、EEPROM、FLASH块等)没有工作。这时除测试DC-DC块电压外，还需测量各路电压磁珠连接的后续电路，如图1所示。如测量C279、C280等电容两端电压不正常，通常表明相关电压传输电路出了故障，建议替换主板。

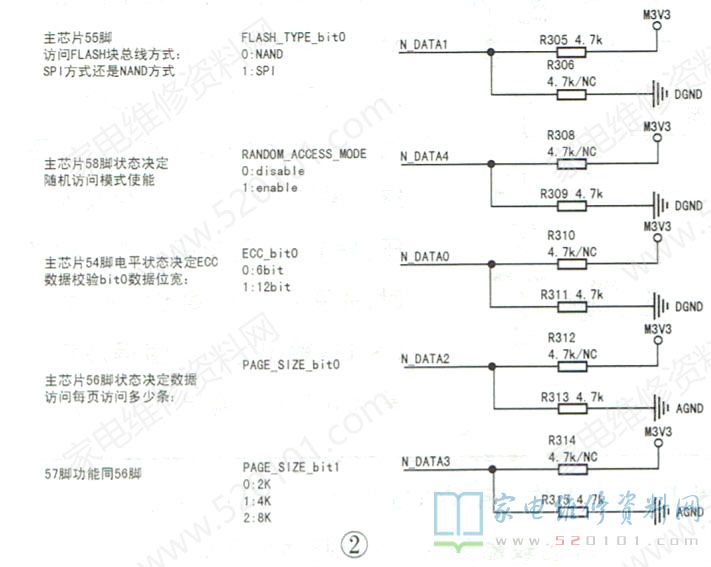

若测得上述电压正常，则检查时钟、复位电路。时钟晶体X3(27MHz )很容易找到，这里不多介绍。复位电路由主芯片131脚( RESET )内外电路组成，外围元件仅有上拉电阻R283 (接3.3V 电压)和接地电容C258，不开机时查此两元件即可。接下来检查FLASH与主芯片间通讯电路(N_ DATAO~N_ DATA7共8路)。该机主芯片既可连接SPI总线方式的存储块，也可连接NAND块，这取决于N DATAO~N_ DATA4信号状态，例如:主芯片55脚外接上拉电阻R305，而R306未用，说明主芯片与FLASH之间通讯采用SPI总线方式。在该机芯中，这几路总线的默认电平全为“0”，如图2所示。本机芯FLASH采用TC58NVG0S3ETAOO，DATAO~DATA7为8路数据信号，CE为芯片使能访问指令，WE为写指令，RE为读指令，CLE为锁存使能指令，ALE为地址锁存指令，WP为写保护指令，RY/BY为准备就序或占用指令。若上述数据信号或指令通道之一异常，则会导致不开机。这些信号可用示波器检测，不能用测量电压的方法判定，因为万用表的内阻会影响数据或指令信号，即使在正常的电视机.上测试，也会出现死机现象。
故障现象2:不能上网。
分析检修:本故障涉及主芯片的26~32脚，其中26~32脚为1.1V 供电端，30脚为3.3V供电端。先查供电通道上的FB52、FB53，及网络信号进入电路中的具有隔离和耦合作用的互感变压器TN1，防静电与钳位的U14。若TN1、U14遭雷击损坏，通常会一同损坏主芯片，轻者不能上网，严重时整机不工作。另外，此故障还与EEPROM中的MAC地址及IP信息是否正确有关。
故障现象3:伴音异常。
分析检修:此故障除检查功放外，还应检查主芯片的13、16~18脚外接电容，尤其是检修音量小或音质失真故障时。若功放块处于静音状态，则先查主芯片109脚及其外围元件，如硬件正常，则表明软件有故障。如用户安装应用程序不当，还会出现整机使用某功能时无伴音，而在TV或AV状态声音正常，此时卸载此软件即可，也可采用恢复出厂状态的方法来排除软件故障。
故障现象4:键控或遥控异常。
分析检修:本机键控KEY1.KEY2信号通过插座CN9接入主板，再经02电阻R200、R201隔离后，由上拉电阻R198.R199提供足够驱动后，接入由R201.C220和R203与C219组成的RC微分电路，滤掉高频干扰后送给主芯片124、125脚。拔掉本机按键后，124、125脚电压应为3.3V。遥控信号接主芯片106脚，按遥控器时，106脚电压应在oV~4.9V间变化，若无此变化，则检查R209、上拉电阻R207、R205和滤波电容C221以及遥控接收器。
故障现象5:背光不亮，伴音正常。

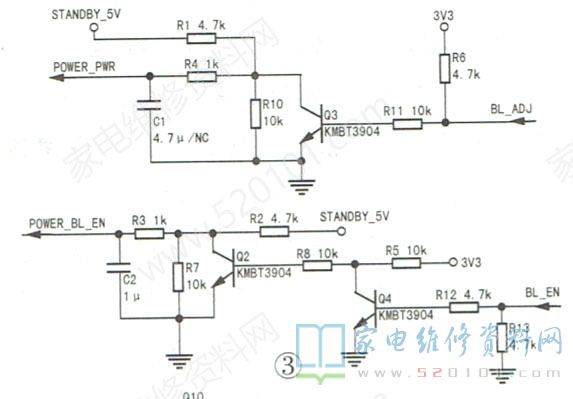

分析检修:主芯片108脚输出BL-EN信号，通过Q2、Q4电平转换，从Q2集电极输出高电平信号(约3.2V电压)去背光电路;背光亮度调节信号(BL ADJ)从主芯片74脚输出，经Q3倒相放大后，从c极输出POWER PWR信号去背光电路，如图3所示。

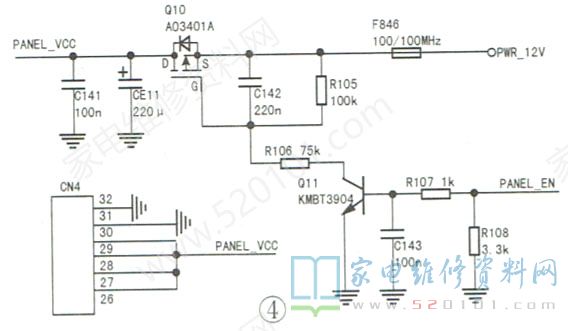

检修此故障时，先检查上述电路，然后再检测背光驱动电路。故障现象6:灰屏(背光亮)，伴音正常。分析检修:先检查TCON板的12V供电是否正常。如不正常，则检查主板上的，上屏电压控制电路，如图4所示。1V要通过Q10开/关控制后送入TCON板，Q10受Q11控制，Q11 b极控制信号来自主芯片76脚，如是TCON板的12V供电正常，则说明故障部位在TCON板或屏组件电路。
