创维32E3500液晶电视花屏但声音正常的维修

摘要：

接修一台创维32E3500型液晶电视（9R43机芯），故障表现为花屏，伴音正常。主芯片RTD2982DQ(UD1 )的89脚(3.3V)为LVDS处理单元供电端，77~103脚是5对LVDS信号MLVIP

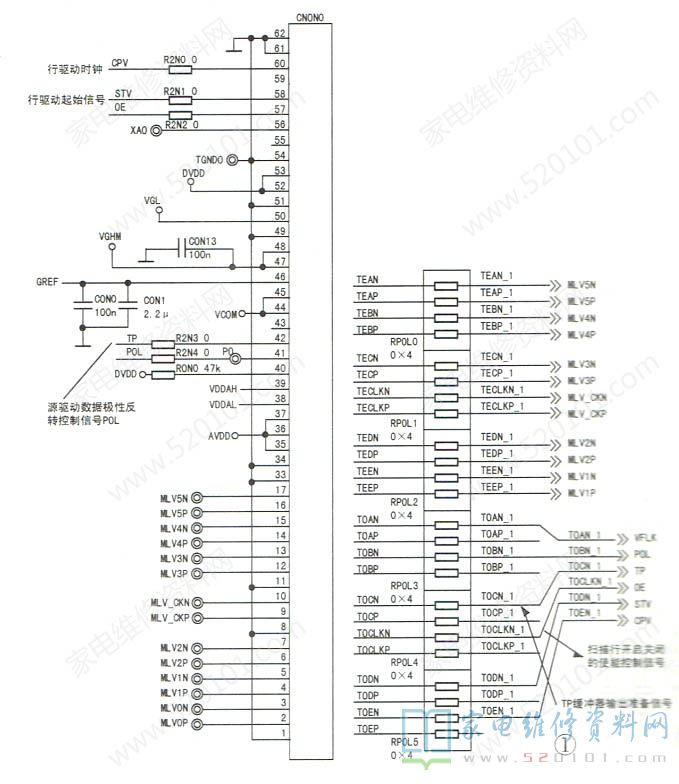

      接修一台创维32E3500型液晶电视（9R43机芯），故障表现为花屏，伴音正常。主芯片RTD2982DQ(UD1 )的89脚(3.3V)为LVDS处理单元供电端，77~103脚是5对LVDS信号MLVIP/MLV1N ~MLV5P/MLV5N、时钟信号MLV_ CKN/MLV_ CKP、屏工作驱动命令信号CPV、STV、OE、TP的输出端。这些信号通过RPOLO~RPOL5(0Ω)及连接器CN0N0送给TCON电路，如图1所示。

     细查排阻RP0L0~RP0L5未发现异常。当按压主芯片的散热片时，发现故障现象在变化，由此推断故障可能是主芯片焊接不良。对主芯片补焊后试机，故障排除。
