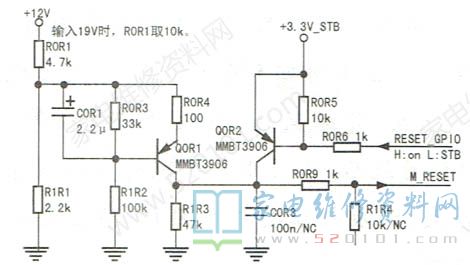

接修一台创维K49K1Y型机（8A16机芯），故障表现为通电后指示灯亮，二次开机时指示灯不闪烁，按本机按键或遥控操作均不开机。该机故障现象表明U0P6③脚.输出3.3V_STB正常，但控制系统没运行，应检查控制系统3.3VS供电、复位及时钟振荡电路。此机的复位电路如图1所示。
在通电瞬间，电源送来12V，因COR1两端电压不能突变，三极管Q0R1截止。同时，主芯片IO口输出高电平RESET、GPIO信号，QOR2截止，故提供给主芯片复位脚的复位信号(M_ RESET)呈低电平。随着COR1充电，Q0R1 b极电压逐渐下降，随即QOR1由截止进入导通状态，M RESET变为高电平时，复位过程完成。。测得Q0R1的c极电压为低电平，显然异常，正常时Q0R1的c极应为高电平。对此部.分电路进行检查，发现电阻R1R2阻值增大，换新后故障排除。此时测Q0R1的c极电压约为3.2V。
