接修一台创维37M11HM液晶电视，顾客反映开机指示灯一闪，没有反映了。打开后盖，测量5V 12V 24V 只有5V电压，12V、24V均为0V，该机PFC电路通过继电器吸合接通，5V正常继电器一端有19V电压不吸合，怀疑数据有问题，更换数据，开机继电器吸合，PFC 380V正常，12V24V还是无输出，在路测FSFR1700的23456脚阻值为0，更换FSFR1700，发现后级TL431炸裂，同时更换，测试其他无明显短路，试机正常。

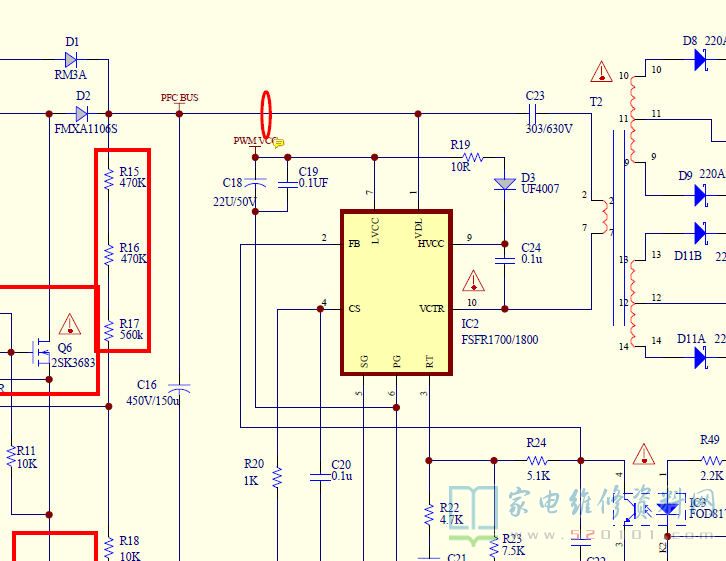

附：创维37M11HM液晶电视（168P-P37TTF-01）电源板电路图
