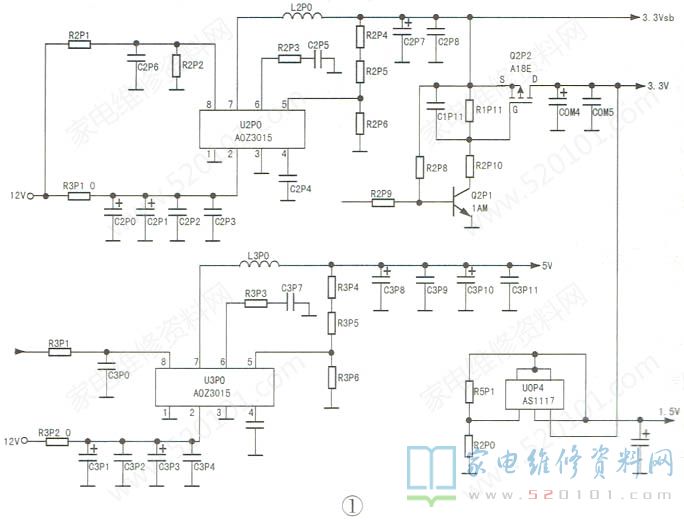

创维32E3500液晶电视无单独的电源电路，只要接通220V市电，开关电源就输出12V和24V(待机时为28V )电压。3.3Vsb、3.3V、5V等电压由主板.上的DC-DC电路转换得到，如图1所示。

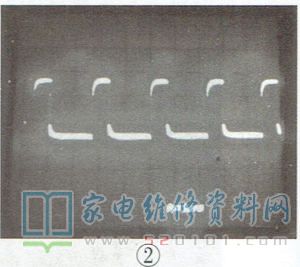

3.3Vsb待机电压形成：上电后，开关电源输出的12V电压一路加在U2PO( AOZ3015)②脚，另-路经电阻R2P1、R2P2分压得到3.2V电压，加到U2P0的使能端⑧脚，则U2PO内部电路启动，⑦脚(交换节点，内部场效应管漏极)输出幅度约为12Vp-p、周期为2.3us的方波，如图2所示。
方波经芯片内部续流二极管整流，在滤波电容C2P7、C2P8.上产生3.3V待机电压。U2P0⑤脚为反馈端，⑥脚为环路补偿端。3.3V电压形成:二次开机后，三极管Q2P1因b极得到高电平开机信号而饱和导通，P沟道场效应管Q2P2的G极电压被拉低到0.6V，Q2P2导通，D极输出3.3V电压。UOP4( AS1117)为低压差三端稳压器，其作用是把3.3V电压稳压成1.5V。
5V电压形成:上电后，开关电源输出的12V电压加到U3PO( AOZ3015)②脚。二次开机后，高电平的开机信号(2.9V) 加到U3P0的使能端⑧脚，则⑦脚输出幅度约为12Vp-p 的方波，如图3所示。
方波经芯片内部续流二极管整流，在滤波电容C3P8.C3P10上产生5V电压。
例1:一台创维32E3500型液晶电视，三无。
分析检修:上电测得开关电源输出的12V、24V电压均正常，但3.3Vsb电压为0V，U2P0⑧脚电压也为0V。经查，R2P1到12V供电端的过孔不通。用一根导线短接该段线路后试机，故障排除。
例2:一台创维32E3500型液晶电视，上电后绿灯亮，不开机。
分析检修:上电测得3.3Vsb、5V电压正常，但3.3V电压为0.8V，1.5V电压为0V，明显异常。检查3.3V电压形成电路，测得Q2P2的S极供电为3.3V(正常)，但G极与D极电压分别为2.7V和0.8V，明显异常，判断Q2P1未进入导通状态。拆下Q2P1检测，发现其b-e结已击穿，导致Q2P2一直处于截止状态。更换Q2P1后试机，故障排除。
