创维55E600Y液晶电视自动关机的故障维修

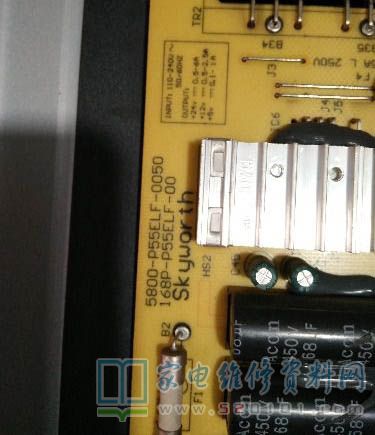

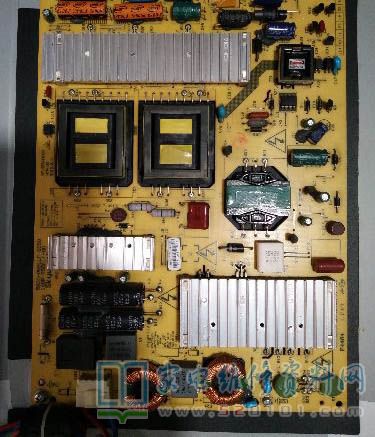

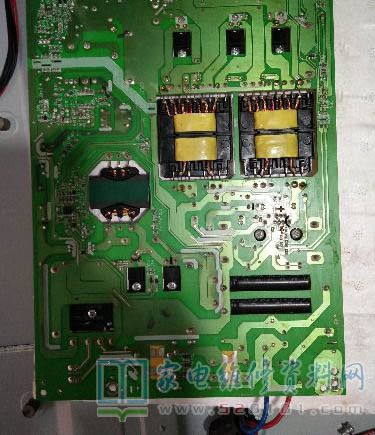

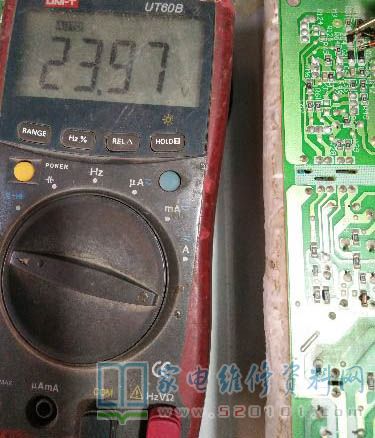

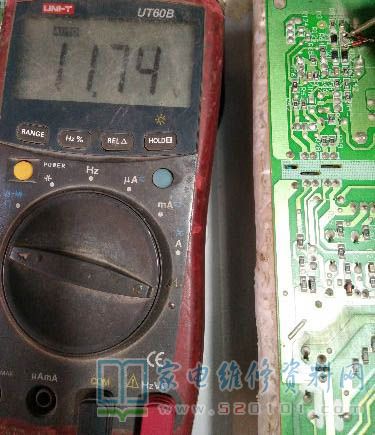

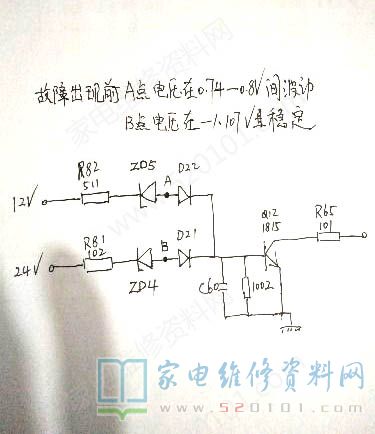

      最近接修一台55寸的创维55E600Y液晶电视，客户说老是看着看着就自动关机，把电源关了重新开机又能看一段时间，让我看看是不是哪里接触不良。拆机目测并没有发现电源板有元件引脚松动的痕迹，通电试机5V、12V、24V都很稳定，观看一段时间自动关机，测量电源板STB脚有2.89V证明主板正常输出了开机电压，5V也正常，就是没有12V和24V。断电拆下电源板仔细观察发现12V和24V电压有过压保护电路，依照原件排列画出部分电路图。

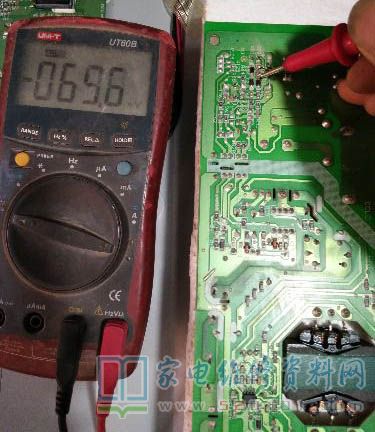

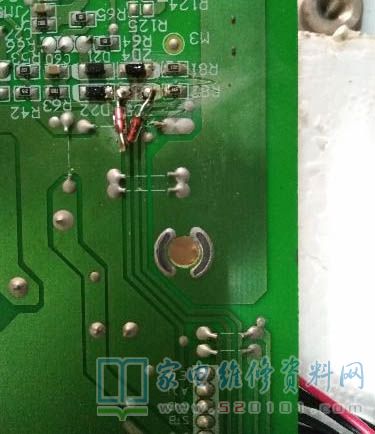

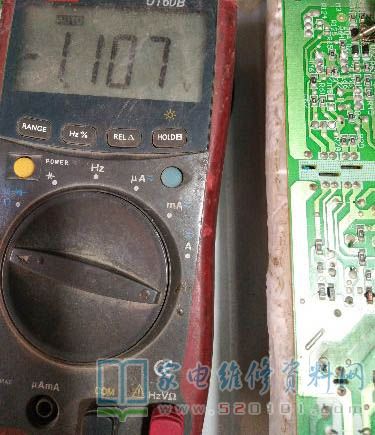

      关机后重新开机测量24V过压保护二极管ZD4正极电压为-1.107V，12V过压保护二极管正极电压在0.7-0.8V之间波动，看来问题应该出在这里，将ZD5二极管取下用2只6.2V的稳压二极管串联代替，测得正极电压为-0.69mv，今天下午试机一半天故障不在出现，证明原因是ZD5性能不良造成12V过压保护误动作。
