创维32X3液晶电视开机三无的故障维修

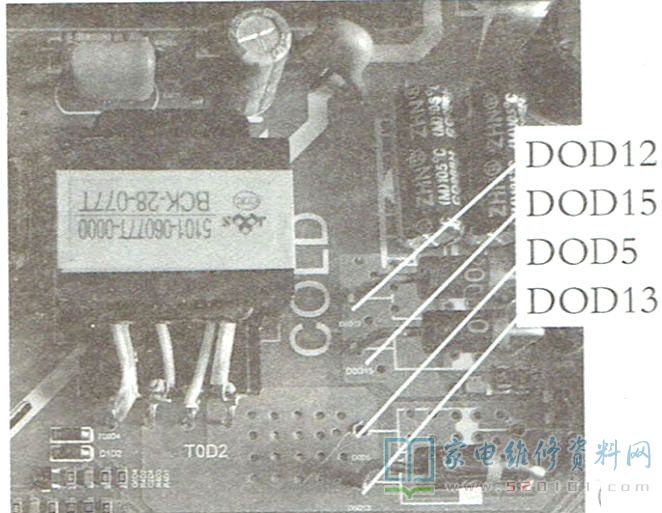

      接修一台创维32X3型液晶电视，故障表现为上电后电源指示灯不亮，不开机。拆开机壳，目测三合一主板(板号为:5800-A9R170-0P10)上无明显损坏的元件。在路测保险丝FOD2 (3.15A/250V)、 滤波电容CEOD3 (100pF/450V )和开关管QOD3(12N65ST)均正常，电源集成块UOD2(5AARFO)引脚间电阻也在正常范围。通电测试，CEOD3两脚电压为300V，正常，但UOD2的⑤脚电压为4.6V，明显偏低(正常值为12V)。测开关变压器次级整流滤波电路，发现LED背光供电整流二极管DOD12和DOD15 (SB5200X2， 见下图1)负极电压仅为1V，12V输出电压为0V。断电后，在路测12V电压整流二极管DOD5和DOD13( SB5100X2)正反向电阻均在正常范围内，会不会是性能不良呢?分别替换测试，代换DOD5后通电，12V输出电压与LED背光供电均正常。输入视频信号试机，图像、伴音均正常，故障排除。
