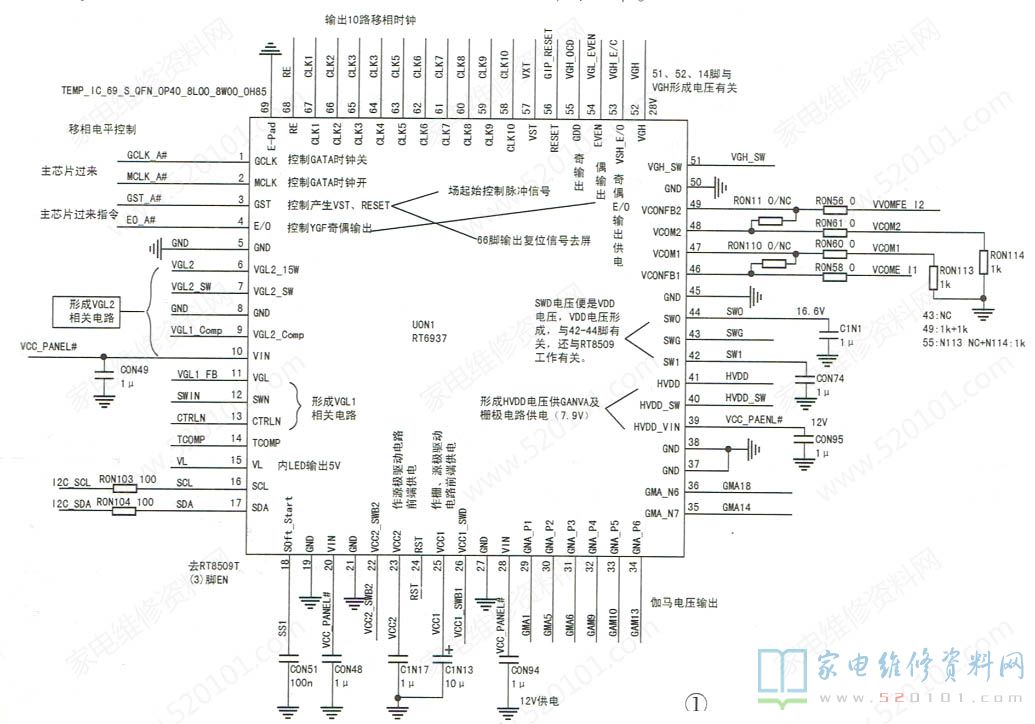

接修一台创维55G6液晶电视，故障表现为灰屏，背光亮，伴音正常。拆机检查，该机主板上有块IC型号为RT6937。查资所需的VGH(打开TFT管栅极的电压)、VGL(关闭栅极电压)、VCOM(TFT公共极电压)等，如图1所示。
上电，测量时钟CLK1~CLK10信号电压、GAMMA电压及RT6937 10、20、28脚输入的VCC_ PANEL#电压(12V) 均为0V，由此判断RT6937没有工作。测上屏电压控制管UOL1 6~8脚输出的12V电压正常，这说明RT6937的12V供电电路有问题。经查，保险管F2N0已开路，但F2N0后端对地无短路现象。更换F2N0后试机，故障排除。
