巧改LM317三端稳压器修复创维37E61HR液晶电视不开机故障

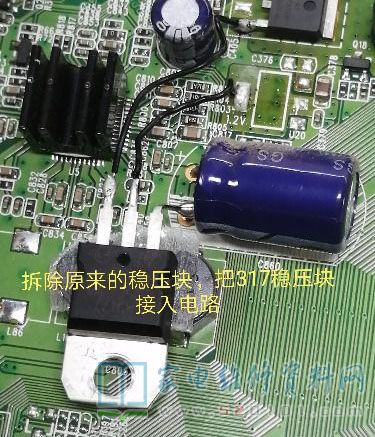

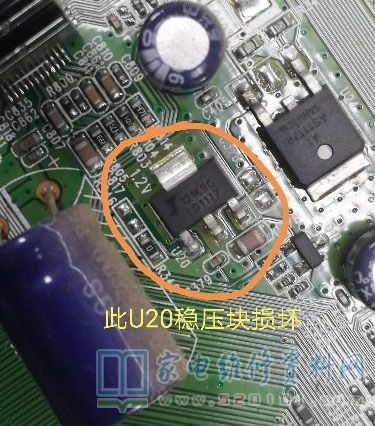

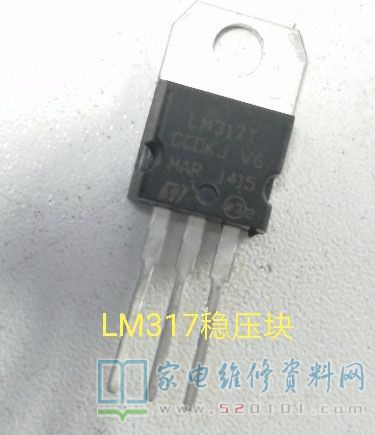

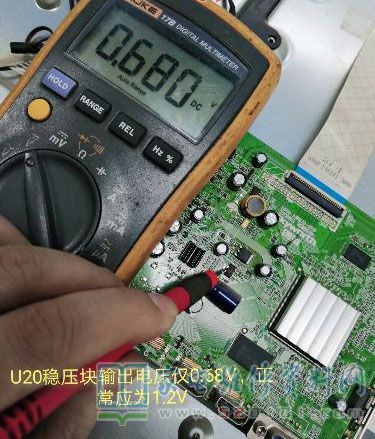

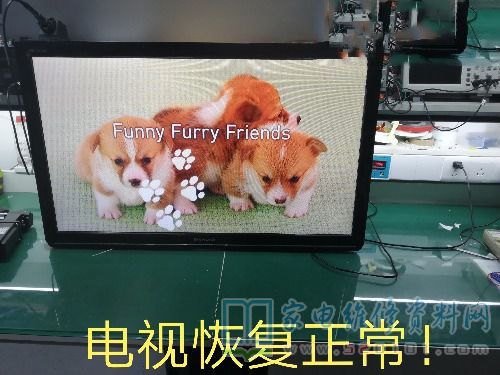

      接修一创维液晶电视，是同行送来的，型号为37E61HR，同行告知主板故障，请我帮忙检修，此机通电绿灯亮，面板按键和遥控器均不能开机，拆机首先测量电源板输出各组电压正常，初步判断主板问题，进一步对主板各稳压块进行测量时发现，U20稳压块输出端标注为1.2V，但是万用表测量只有0.6V，外接稳压电源给此引脚强加1.2V电视能开机了，说明稳压块U20损坏，一时找不到1.2V稳压块怎么办？突然想起元件盒里有好多LM317稳压块，317稳压块实际上是可调稳压块，最小输出电压1.25V，最大37V，输入输出压差2V左右，如果把它的1脚接地，3脚接5V，2脚正好输出最小电压1.25V，符合了1.2V的条件，317是线性稳压块，热损耗比较大，实际上需要加一块足够大的散热器才能安全工作，改装步骤看图。
