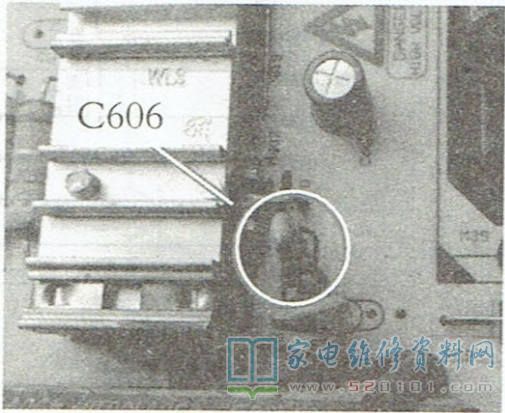

接修一台创维37E61HR型液晶电视机，机主称:开机后机内“啪"一声响后便无任何反应。怀疑故障出在电源部分。拆机检查，该机电源板型号为168P-P37TLU-00（图纸），输出+5V、12V和24V三组供电。检测发现，保险管F601(5A)开路，整流桥D401的+、-端间阻值较小，看来后级有元件短路。仔细观察，发现电容C606(101 )表面有裂痕，如图1所示。
C606并联在主电源开关管M602(2673)的D、S极间，作用为消振。拆下C606测量，有约200Ω的漏电电阻。更换C606后再测D401的+、-端间阻值，恢复正常。通电试机，故障排除。
