创维55E6000液晶电视二次不开机的故障维修

       接修一台创维55E6000(机芯8H71)液晶电视，故障表现为通电后面板上的红色指示灯间歇慢闪烁，二次不开机。拆机测量，电源板( 168P-L6L011-05)， 上插座CON2输出的12V电压仅在6V左右波动，说明电源带负载能力差或负载短路。断开主板上所有插头以及电源板上的灯条插头后上电，12V输出电压升至9.6V且稳定。

       拆下电源板、主板及其连线检修，先单独检测电源板，在12V输出电压端接一只12V/5W 灯泡作负载，上电后灯泡一亮一灭，难道负载轻？换上一只 24V/100W灯泡，上电后输出电压为稳定的9.6V。考虑电源芯片TEA1716T(IC1)特殊，在负载轻时工作于突发模式。断电一会后再次上电，再也不能点亮灯泡。在12V电压输出端处外接一只三端稳压器LM7805，用其输出5V电压作为插座CON2中ON/OFF端的开机电压，通电后12V输出电压为稳定的9.8V，只要加上5V开机电压，12V电压就在TV~9.6V之间波动，但5V电压稳定，此时若在12V1输出端接上12V/5W灯泡，12V电压便在0V~3V之间波动，判断故障在电源板上。

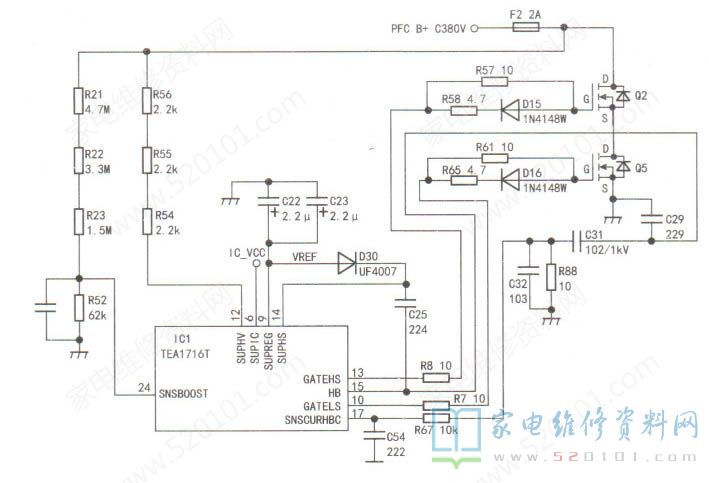

        为防止误判，笔者用自制测试仪，测量灯条(灯条插座CON3上标注LED1+ LED2+电压均为75V，LED3+电压却为40V)都能正常点亮，这基本排除灯条异常引起电源板保护的可能性。在检测中发现，PFC电压一直为稳定的380V ，看来故障在LLC电源电路。检查IC1外围元件，发现⑦脚外接贴片电容C54破裂(相关电路见图1)。换上一只2200pF的瓷片电容后试机，故障排除。
